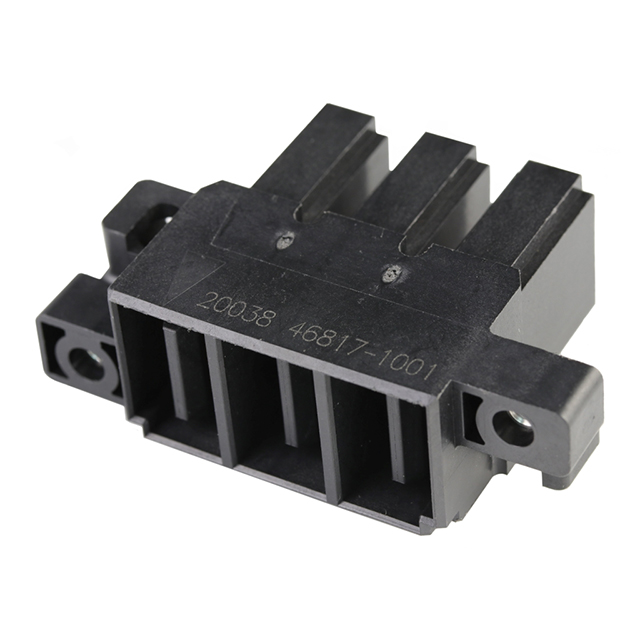

468171001

产品分类: 刀片式电源连接器
厂牌: MOLEX
产品描述: Conn Wire to Board PL 3Power POS 11mm Solder RA Side Entry Thru-Hole EXTreme Guardian™ Tray
供应商型号:
供应商:
标准整包数: 0
MOLEX 刀片式电源连接器 468171001

468171001概述


    产品简介


    EXTreme Guardian 3电路电源插头组件 是一款专为线对板连接而设计的产品。该产品属于 PCB Header(印刷电路板接头)系列,具有出色的电流传输能力和可靠性,广泛应用于需要高性能电源连接的工业控制设备、通信系统、汽车电子等领域。

    技术参数


    - 产品型号:0468171001
    - 配置:3个电源信号连接端子,无屏蔽
    - 最大负载电路数:3
    - 颜色:黑色
    - 最大配接循环次数:25次
    - 阻燃等级:94V-0
    - 材料:
    - 金属部分:铜合金
    - 插配面镀层:金
    - 焊接面镀层:锡
    - 树脂材料:耐高温热塑塑料
    - 净重:26.198克
    - 接口角度:直角
    - PCB焊针长度:4.69毫米
    - 焊接方式:通孔焊接
    - 焊接温度:最高260°C
    - 焊接工艺:支持波峰焊接
    - 操作温度范围:-40°C至+105°C
    - 最大电流:每个触点最大电流80.0安培
    - 最大电压:600V AC/DC

    产品特点和优势


    EXTreme Guardian 具备以下特点和优势:
    - 高可靠性:高达25次的配接循环,保证长期稳定工作。
    - 高性能:最大电流可达80.0安培,适用于高功率需求的应用。
    - 优异的耐温性:可在极端环境下使用,-40°C到+105°C的宽广工作温度范围。
    - 耐用材料:采用铜合金及高导电性材料,确保长时间的使用不会出现材料老化现象。
    - 安全标准认证:符合 CSA LR19980 和 UL E29179 安全认证,为用户提供可靠的保障。

    应用案例和使用建议


    EXTreme Guardian 广泛应用于工业控制设备、通信系统和汽车电子等领域。例如,在汽车电子中,由于车辆内部布线复杂且存在多种干扰因素,这款插头组件可以有效应对这些挑战,确保信号传输的稳定性和可靠性。在具体使用时,建议根据实际的工作环境选择合适的PCB厚度(推荐3.18毫米或3.60毫米),并确保PCB上的定位孔准确安装以避免错位或接触不良。

    兼容性和支持


    EXTreme Guardian 与配套的电缆组件(如68790 EXTreme Guardian Cable Assembly)相匹配。制造商提供了详细的销售图纸(SD-46817-100)和符号/封装数据(SYM-46817-1000),便于用户参考和集成到自己的设计中。此外,厂商还提供相应的技术支持和服务,用户可以通过访问制造商官网获取最新信息和支持。

    常见问题与解决方案


    - 问题:在高电流情况下,插头过热。
    - 解决方案:检查PCB厚度是否符合推荐值(3.18毫米或3.60毫米),确保良好的散热条件。

    - 问题:在频繁插拔后,插头松动。
    - 解决方案:确认插头的锁定机制是否正确安装,并定期进行检查和维护。

    - 问题:接触电阻过高。
    - 解决方案:使用万用表检测每个触点的接触电阻,并更换损坏或腐蚀的触点。

    总结和推荐


    EXTreme Guardian 3电路电源插头组件 在性能和可靠性方面表现出色,特别适合于高电流和恶劣环境下的应用。该产品以其卓越的设计和严格的质量控制,确保了长久稳定的使用效果。因此,对于那些对电源连接有高要求的用户,我们强烈推荐选择 EXTreme Guardian 作为他们的首选连接解决方案。

468171001参数

参数
长*宽*高 56mm(长度)*35.21mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
