10894222

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 22pin 3A 380nm 金 黑色 通孔安装 27.69mm*2.29mm*13.54mm
供应商型号: Q-10894222
供应商: 期货订购
标准整包数: 760

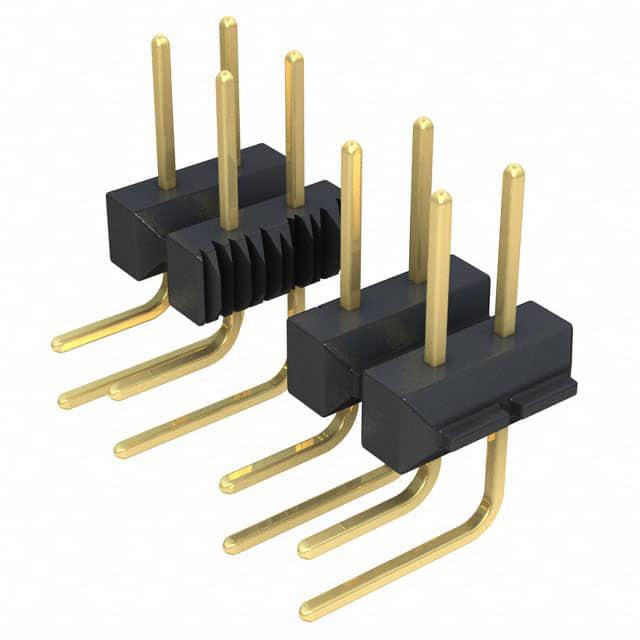

MOLEX 矩形连接器 - 针座 - 公插针 10894222

10894222概述


    产品简介


    本产品是一种直角连接器组件(RT. ANG. WAFER ASS’Y),适用于双排排列,每排具有2.54mm(0.100英寸)的网格间距。其独特的断点设计(BREAKAWAY 0.64mm/.025英寸)使得安装和拆卸更为便捷。此类连接器广泛应用于各种电子产品中,如通信设备、计算机系统和工业自动化控制等领域。

    技术参数


    以下是从技术手册中提取出的主要技术规格:
    - 外形尺寸:
    - 接触点列距(C):6.10mm/240mil, 8.13mm/320mil, 6.10mm/240mil
    - 外部尺寸(E)(参考值):2.79mm/110mil, 4.19mm/165mil
    - 接触点间距(D)(测量点):2.54mm/100mil, 4.57mm/180mil, 2.54mm/100mil
    - 引脚间距(F)(测量点):1.27mm/50mil
    - 表面处理:
    - 连接端电镀:锡,金
    - 印制电路板端电镀:锡
    - 包装:
    - 包装细节请参阅第一页上的注释4。

    产品特点和优势


    - 高可靠性: 采用金电镀技术,确保长时间使用下的稳定性和耐用性。
    - 易于安装: 特有的断点设计方便快速安装与拆卸。
    - 广泛的兼容性: 可适用于多种不同尺寸的应用场景,便于灵活配置。

    应用案例和使用建议


    这类连接器可以广泛用于各类工业设备中,例如自动化生产线、通信基站等。在实际应用中,根据具体的产品尺寸选择合适的连接器型号是关键。为了更好地利用这些连接器,建议进行充分的测试和验证,以确保它们在实际操作中表现良好。

    兼容性和支持


    该产品适用于多种印刷电路板(PCB)设计,支持2.54mm网格间距。制造商提供了全面的技术支持和服务,包括安装指南和故障排除帮助。此外,他们还提供相关的培训课程和在线资源,以便客户能够更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 连接器插针不易插入。
    - 解决方案: 确保引脚对准正确,并使用适当的力,避免强行插入导致损坏。

    2. 问题: 连接器接触不良。
    - 解决方案: 检查连接器是否安装到位,并确认引脚无弯曲或损坏。
    3. 问题: 电镀层损坏。
    - 解决方案: 避免过度弯折或挤压连接器,使用前检查电镀层状态。

    总结和推荐


    综上所述,这种直角连接器组件在可靠性、安装便利性和兼容性方面表现出色,非常适合各种工业应用。鉴于其优越的功能和广泛的应用范围,我们强烈推荐使用这款产品。如果您需要更多技术支持或定制化服务,制造商将随时为您提供帮助。

10894222参数

参数
针脚数 22pin
间距-配接 2.54mm
触头镀层厚度 - 配接 380nm
类型 Breakaway,Header,Push-Pull
防护等级 -
排数 2
额定电流 3A
触头镀层 - 配接
颜色 黑色
长*宽*高 27.69mm*2.29mm*13.54mm
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装

10894222厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

10894222数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 10894222 10894222数据手册

10894222封装设计

查看详情并下载
Symbol
Footprint
3D Model
