0022012107

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

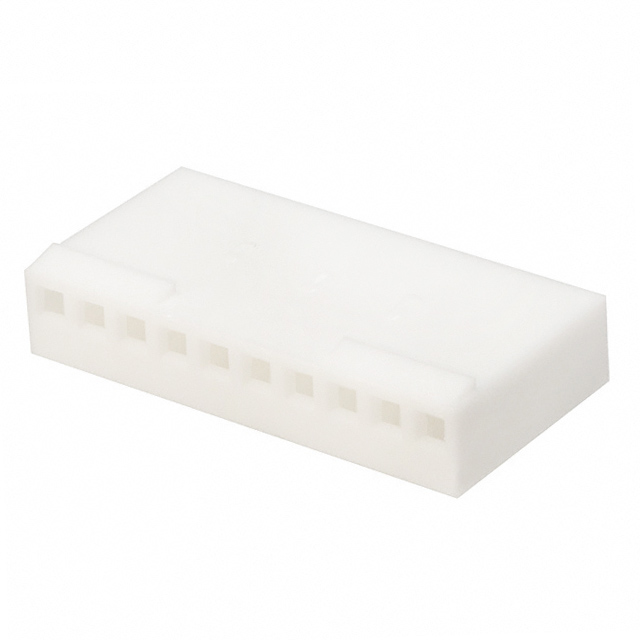

产品描述: Molex 连接器外壳, 10路, 2.54mm节距, 1行
供应商型号: TS-0022012107
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0022012107

0022012107概述

    电子元器件产品技术手册

    产品简介


    该产品为MOLEX 2695系列卤素自由的尼龙材质端子台。它适用于22-30号规格(直径最大为1.57mm/0.062英寸)的导线连接,主要应用于2至16电路。产品提供多种规格型号以满足不同的电路需求。该端子台可与多个接线终端系列配合使用,如2759、6459、41572系列,同时也支持4809和8088系列。产品材料符合UL94V-0标准,确保安全可靠。

    技术参数


    - 电路数量: 2至16个
    - 尺寸A: 随着电路数增加而变化,范围从2.54mm到38.10mm
    - 尺寸B: 随着电路数增加而变化,范围从0.100mm到1.622mm
    - 材料: A部分-白色尼龙,B部分-黑色模具尼龙
    - 终端: 需要参考终端图纸
    - 认证: 符合COSMETIC SPECIFICATION PS-45499-002 Class B要求
    - 适用温度范围: 未明确给出,但尼龙材料适合一般电子应用环境
    - 包装: 每包按PK-2695-001规格包装

    产品特点和优势


    1. 多电路支持: 从2到16电路的设计提供了灵活性,适用于各种应用。
    2. 耐用性: 使用UL94V-0认证的尼龙材料,提供良好的机械强度和电气性能。
    3. 广泛的兼容性: 可以与多个终端系列配合使用,增加了安装的便利性。
    4. 环保: 卤素自由设计减少了对环境的影响。

    应用案例和使用建议


    根据手册内容,该产品可用于工业控制、自动化系统、家电和办公设备等多种场景。对于使用该端子台时,应注意导线的最大直径限制,并确保正确的电路数量对应正确的尺寸。

    兼容性和支持


    该产品与多种终端系列兼容,方便集成。制造商提供了详尽的技术文档和应用指南,以帮助用户正确安装和使用。如有疑问,可以通过官方渠道获取进一步的支持。

    常见问题与解决方案


    1. 问题: 导线插入深度不足
    - 解决方案: 确认导线是否符合规格,调整导线插入长度以达到合适的接触深度。
    2. 问题: 插头无法牢固固定
    - 解决方案: 确保所有背部支撑都已移除,检查插头与插座的匹配度。
    3. 问题: 连接不稳定
    - 解决方案: 检查导线与端子台之间的接触面积,必要时重新压接。

    总结和推荐


    MOLEX 2695系列端子台具有广泛的电路支持能力,耐用性强且环保。适用于多种应用场景,并提供良好的兼容性和技术支持。如果你正在寻找一种可靠、灵活且耐用的端子台产品,强烈推荐使用该系列产品。

0022012107参数

参数
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 10pin
类型 Locking Ramp,Receptacle
颜色 白色
触头类型 Non-Gendered
长*宽*高 25.96mm*4.82mm*12.7mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0022012107厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022012107数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0022012107 0022012107数据手册

0022012107封装设计

查看详情并下载
Symbol
Footprint
3D Model
