22272101

厂牌: MOLEX

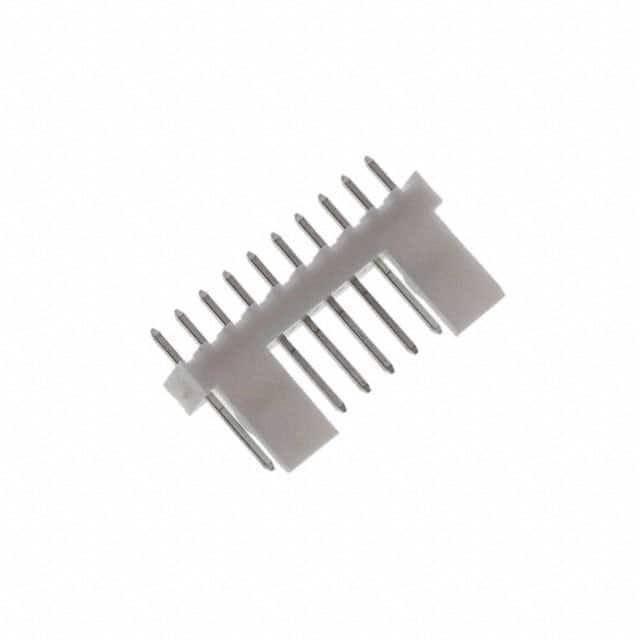

产品描述: Molex 2.54mm间距10p单排排针 线对板连接器, KK 254系列, 直角, 通孔安装
供应商型号: 22272101
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 22272101

22272101概述


    产品简介


    本文将详细介绍一款来自Molex公司的电子元器件——WAFER, FRICTION LOCK。这款产品主要用于连接器领域,具备优异的电气特性和物理性能。它的主要功能是作为接线端子,适用于多种电子设备的内部连接,例如计算机、通信设备、汽车电子等领域。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 产品型号: EM-6410-010, EM-6410-12A, EM-6410-12C
    - 插针类型: (0.64)/.025平方插针
    - 电路数: 2-16个不等
    - 引脚间距: 2.54 mm(100 mils)
    - 焊接面: 0.074英寸(1.88毫米)
    - 镀层选项: 铜锡镀层、铜金镀层
    - 尺寸精度:
    - 孔直径:⌀ 1.19 mm ± 0.05 mm
    - 引脚直径:⌀ 0.38 mm / 0.015 in
    - 推荐焊盘孔径: (0.100) ±0.002 in
    - 推拉力: 最小0.907公斤(2磅)
    - PCB厚度: 1.6 mm
    - 公差: ±0.01 in

    产品特点和优势


    该产品采用尼龙材料制成,UL94V-0阻燃等级,确保了高度的安全性和可靠性。其摩擦锁设计可以有效防止意外脱落,提供稳定的连接性能。此外,多级镀层(铜锡、铜金)可提高抗腐蚀性和电气接触性能。这些特点使其成为高可靠性应用的理想选择,尤其是在需要高度稳定性的场合。

    应用案例和使用建议


    根据手册中的描述,这种连接器广泛应用于各种电子设备,如计算机、通信设备、汽车电子等。例如,在汽车电子中,它可用于连接发动机控制系统与车身传感器,确保数据传输的稳定性。对于此类应用,建议在安装过程中注意焊接温度控制,避免过高温度损坏焊接面。

    兼容性和支持


    该产品设计具有较高的通用性,能够兼容不同规格的PCB板孔径。厂商提供了详细的技术文档和支持服务,包括详细的安装指南和故障排除手册,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    根据技术手册中的内容,总结了几项常见的问题及其解决方案:
    1. 焊接时温度过高导致焊接面损坏
    - 解决方案:控制焊接温度在合理范围内,确保焊接质量。

    2. 连接不稳定
    - 解决方案:检查插针与插座的配合情况,确保紧密无误。

    3. 长时间使用后出现松动
    - 解决方案:定期检查并紧固连接器,确保长期稳定运行。

    总结和推荐


    总体来看,这款WAFER, FRICTION LOCK连接器凭借其优秀的电气性能、高可靠性及良好的兼容性,在各种复杂的应用环境中表现出色。尤其适合需要高度可靠性和稳定性的场合。因此,强烈推荐给需要高质量连接解决方案的工程师和设计师。
    如果您对具体应用有任何疑问,欢迎随时联系Molex的技术支持团队获取更详细的指导和帮助。

22272101参数

参数
针脚数 10pin
间距-配接 2.54mm
防护等级 -
类型 Friction Lock,Header
排数 1
触头镀层 - 配接
额定电流 4A
颜色 -
触头镀层厚度 - 配接 2.54μm
长*宽*高 25.4mm*5.842mm*5.8mm
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装
