2001220008

产品分类: 矩形连接器 - 配件
厂牌: MOLEX

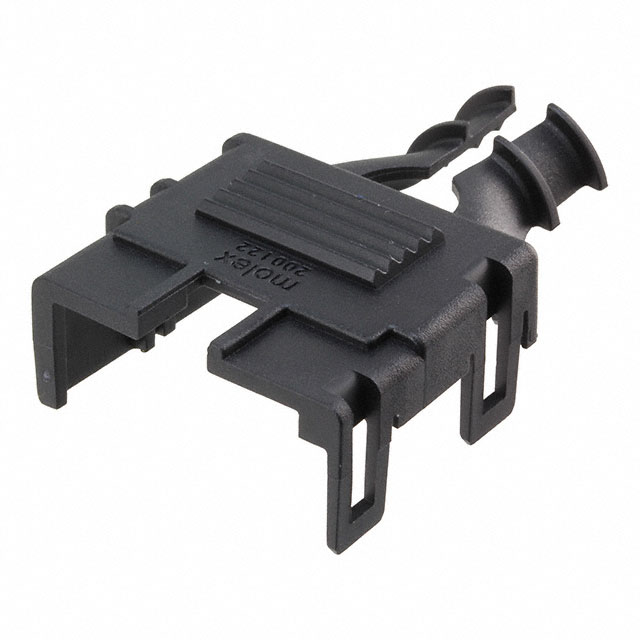

产品描述: Molex 后盖, Mega-Fit系列, 用于171692 Mega-Fit 插座外壳
供应商型号: WM14947-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 配件 2001220008

2001220008概述

    Mega-Fit™ Power Connectors:高密度电源连接器

    1. 产品简介


    Mega-Fit™ Power Connectors 是一款专为高电流需求设计的电源连接器,适用于消费电子、家用电器、工业设备、网络通信、商业车辆等多个行业。它采用5.70mm的高密度设计,可实现每电路23.0A的高电流密度。独特的分盒端子设计使得产品在紧凑的空间内依然能够提供出色的电流传输能力。

    2. 技术参数


    - 额定电压: 最大600V
    - 额定电流: 每电路最大23.0A
    - 接触电阻: 最大变化6毫欧姆
    - 电流中断等级: 48V AC/DC,最大23.0A,最多30次插拔循环
    - 耐久性: 金(Au)版本最大200次插拔循环,锡(Sn)版本最大25次插拔循环
    - 工作温度: 最高105°C
    - 阻燃等级: UL 94 V-0,Glow Wire,低卤素合规
    - 认证: CSA、UL、IEC、RoHS合规

    3. 产品特点和优势


    - 分盒端子设计: 提供六个独立的接触点,增强电流传输可靠性。
    - 锡镀层选项: 增强设计灵活性,同时提供显著的成本节约。
    - 强化的电线连接: 确保长期可靠性的极端终端到电线保持力。
    - 正锁结构: 在对接时提供安全锁定及明确的音频反馈。
    - 兼容Glow Wire标准: 提升安全性,特别是在处理高温环境中。
    - 增强的设计灵活性: 兼容多种应用场景,降低物料清单(BOM)成本。

    4. 应用案例和使用建议


    - 家庭和商用电器: 适用于洗衣机、烘干机、加热器、空调系统等。
    - 工业设备: 在机械、重型设备中广泛应用,提升系统整体效率。
    - 电信网络: 适合用于路由器、服务器等高可靠性要求的应用场景。
    - 电力转换与分配: 在电源转换器和配电系统中提供可靠连接。
    使用建议:
    - 在高电流环境下使用时,确保所有组件均符合标准要求。
    - 配备适当的背壳以提供额外的防护。
    - 定期检查连接器的状态,避免因长时间使用导致性能下降。

    5. 兼容性和支持


    - 兼容性: 可与各种标准电线及外壳材料兼容。
    - 支持服务: 制造商提供详尽的技术文档及客户支持服务,涵盖安装指导、故障排查等。

    6. 常见问题与解决方案


    - 问题: 连接器插拔后不稳定。
    - 解决方案: 检查是否有足够的插拔次数,确认插头和插座是否正确对齐。
    - 问题: 电流传输能力下降。
    - 解决方案: 清理接触面并重新进行压接操作,确保所有部件处于良好状态。

    7. 总结和推荐


    综上所述,Mega-Fit™ Power Connectors凭借其高电流密度、可靠的电气性能和灵活的设计,非常适合于高电流和高可靠性要求的应用场景。建议在上述提及的各种场合中优先考虑使用。

2001220008参数

参数
配件类型 Backshell
配套使用/相关产品 Mega-Fit Receptacles
针脚数 8pin
安装方式 自由悬挂
零件状态 在售
包装方式 袋装

2001220008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2001220008数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 配件 MOLEX 2001220008 2001220008数据手册

2001220008封装设计

查看详情并下载
Symbol
Footprint
3D Model
