39299169

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 16pin 9A 760nm 金 通孔安装 41.8084mm(长度)*9.652mm(宽度)
供应商型号: Q-39299169
供应商: 期货订购
标准整包数: 1920

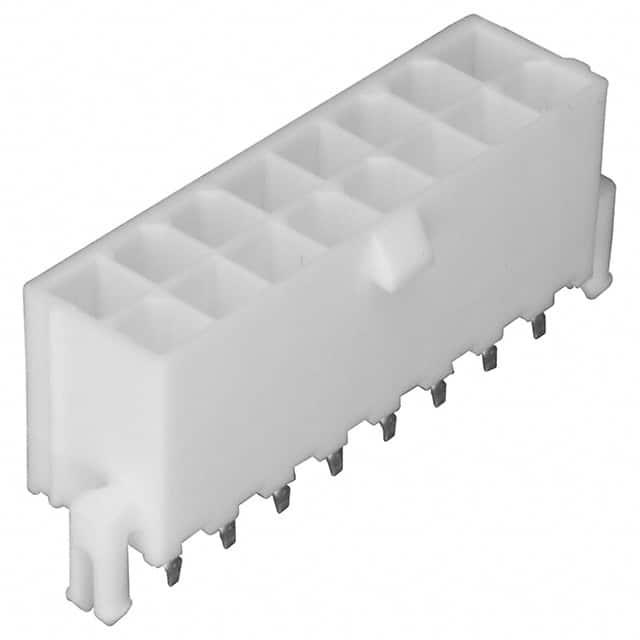

MOLEX 矩形连接器 - 针座 - 公插针 39299169

39299169概述

    Mini-Fit Jr. Connector System: Comprehensive Technical Guide

    1. 产品简介


    Mini-Fit Jr. 是一种广泛应用的连接器系统,特别适用于需要高性能和高可靠性的电气连接场合。该系统包括线对线(Wire-To-Wire)和线对板(Wire-To-Board)两种连接方式,提供Tin 或者 30µ" Gold 镀层,适用于多种类型的电缆连接,广泛应用于电信、工业自动化、医疗设备等多个领域。

    2. 技术参数


    - 额定电压: 600V AC (或600V DC)
    - 适用电线: 最大绝缘直径和电线规格,16 AWG铜线最大直径为3.15mm,18-24 AWG铜线最大直径为3.10mm,22-28 AWG铜线最大直径为1.80mm。
    - 最大电流等级:
    - 表3详细列出了不同导线规格下的电流承载能力。
    - 例如,对于16 AWG导线,最大电流可达8A至9A。
    - 温度范围:
    - 工作温度:-40°C 至 +80°C
    - 非工作温度:-40°C 至 +105°C
    - 波峰焊过程温度:
    - 带插脚的引线:240°C
    - 不带插脚的引线:260°C
    - 荧光丝测试: 符合EN 60695-2-11-2001 / IEC 60695-2-11-2000标准,代表样本测试通过。

    3. 产品特点和优势


    - 高可靠性: Mini-Fit Jr. 在机械和电气方面都有严格的标准,确保了其长期使用的稳定性。
    - 兼容性强: 支持各种尺寸的导线,方便安装和维护。
    - 认证齐全: 通过UL、CSA和IEC认证,符合多种安全标准。
    - 灵活设计: 支持线对线和线对板连接,适用于多种应用场景。

    4. 应用案例和使用建议


    - 电信行业: 在无线基站和通信设备中,Mini-Fit Jr. 用于连接不同电路板,提供稳定的信号传输。
    - 工业自动化: 在工业机器人和其他自动化设备中,Mini-Fit Jr. 可以连接传感器和执行机构,确保系统的稳定运行。
    - 医疗设备: 在医疗仪器中,Mini-Fit Jr. 可用于内部组件之间的连接,保证设备的安全可靠。
    使用建议:
    - 在高温环境下使用时,需要考虑电路大小和环境温度的影响,适当降低电流负载。
    - 进行波峰焊接时,要根据具体型号选择合适的焊接温度。

    5. 兼容性和支持


    - 兼容性: Mini-Fit Jr. 可与其他标准规格的连接器一起使用,确保系统集成的灵活性。
    - 支持和维护: 提供详尽的技术手册和认证文档,厂商还提供专业的技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题: 插入力过大。
    - 解决方案: 检查连接器和导线是否匹配,确保没有杂质影响插入过程。
    - 问题: 温度上升过高。
    - 解决方案: 评估电路的设计,合理分配电流负载,确保电路板的散热。

    7. 总结和推荐


    Mini-Fit Jr. 连接器系统凭借其高可靠性和广泛的应用领域,是众多行业中的优选产品。尽管在特定条件下需要一些额外注意,但总体上,它是一款值得推荐的产品。其广泛的应用范围和可靠的设计使其成为连接解决方案的首选之一。

39299169参数

参数
额定电流 9A
间距-配接 4.2mm
针脚数 16pin
触头镀层厚度 - 配接 760nm
防护等级 -
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
排数 2
长*宽*高 41.8084mm(长度)*9.652mm(宽度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

39299169厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39299169数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39299169 39299169数据手册

39299169封装设计

查看详情并下载
Symbol
Footprint
3D Model
