901430016

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

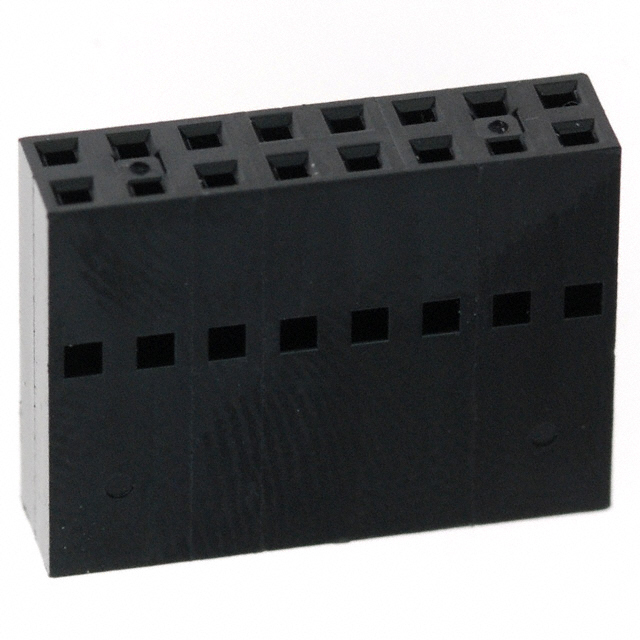

产品描述: Molex 压接连接器外壳, 16路, 2.54mm节距, 2行
供应商型号: 901430016
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 外壳 901430016

901430016概述

    C-Grid III Interconnects 技术手册

    1. 产品简介


    C-Grid III Interconnects 是一种适用于信号传输和板对板连接的电子元器件。其主要型号为0901430016,采用2.54mm间距设计,具备双排16电路的模块化压接端子。产品外壳为黑色树脂材质,适合在各种复杂环境下工作。

    2. 技术参数


    - 电路数量:最大16个电路
    - 颜色:黑色树脂
    - 燃性等级:94V-1
    - 接口间距:2.54mm(对接和终端界面)
    - 工作温度范围:-55°C 至 +105°C
    - 重量:0.835克
    - 锁扣机制:无
    - 极化机制:无
    - 包装类型:袋装
    - 堆叠能力:支持

    3. 产品特点和优势


    C-Grid III Interconnects 具备多项独特优势:
    - 高可靠性:采用PPO树脂材料,具有良好的耐热性和抗冲击性。
    - 宽温度范围:能够在极端环境下保持稳定性能。
    - 易于安装和维护:简单的双排设计和标准2.54mm间距,便于安装和后续维护。
    - 阻燃性:达到94V-1标准,符合严格的防火要求。

    4. 应用案例和使用建议


    C-Grid III Interconnects 主要应用于需要高可靠性和恶劣环境下的信号传输场合,例如工业自动化、交通运输和电信设备。对于系统集成商和制造商而言,其广泛的应用领域使其成为理想的选择。
    使用建议:
    - 在选择安装位置时,考虑空间限制和散热需求。
    - 确保所有连接都经过正确压接,避免虚接现象。
    - 定期检查连接点,确保长期稳定性。

    5. 兼容性和支持


    C-Grid III Interconnects 可与以下产品配套使用:
    - 匹配插头:C-Grid III Header, Dual Row 90122, 90130, 90131
    - 配套端子:C-Grid III Crimp Terminal 90119 和 C-Grid III Pre-Crimped Lead 797582022, 797582023
    制造商提供全面的技术支持和维护服务,确保用户能够获得最佳使用体验。

    6. 常见问题与解决方案


    Q1: 如何正确安装C-Grid III Interconnects?
    A1: 首先确保电路端口清洁,然后按照正确的压接方法进行安装。如果不确定操作步骤,可以参考产品手册或联系技术支持。
    Q2: 如何判断产品是否损坏?
    A2: 检查连接点是否有松动或接触不良的情况。如果发现异常,应及时更换新的连接器。
    Q3: 产品的工作温度范围是多少?
    A3: 产品的工作温度范围为-55°C至+105°C,适合在极端环境中使用。

    7. 总结和推荐


    综上所述,C-Grid III Interconnects 具有高可靠性、宽温范围和易于安装维护的特点,适用于多种恶劣环境下的信号传输应用。其广泛的兼容性和完善的售后服务也为其在市场上的竞争力提供了有力保障。因此,强烈推荐该产品给需要高性能连接器的系统集成商和制造商。如需进一步了解详细信息,请访问官方网站或联系客户服务部门。

901430016参数

参数
触头端接 压接
针脚数 16pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

901430016厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901430016数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 901430016 901430016数据手册

901430016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.284
250+ ¥ 1.8911
500+ ¥ 1.6576
库存: 2415
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 2.28
