首页  >  产品百科  >  0760555108

0760555108

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Hard Metric HDR 150 POS 1.9mm Press Fit ST Thru-Hole Impact™ Tray
供应商型号: 0760555108-ND
供应商: Digi-Key
标准整包数: 200

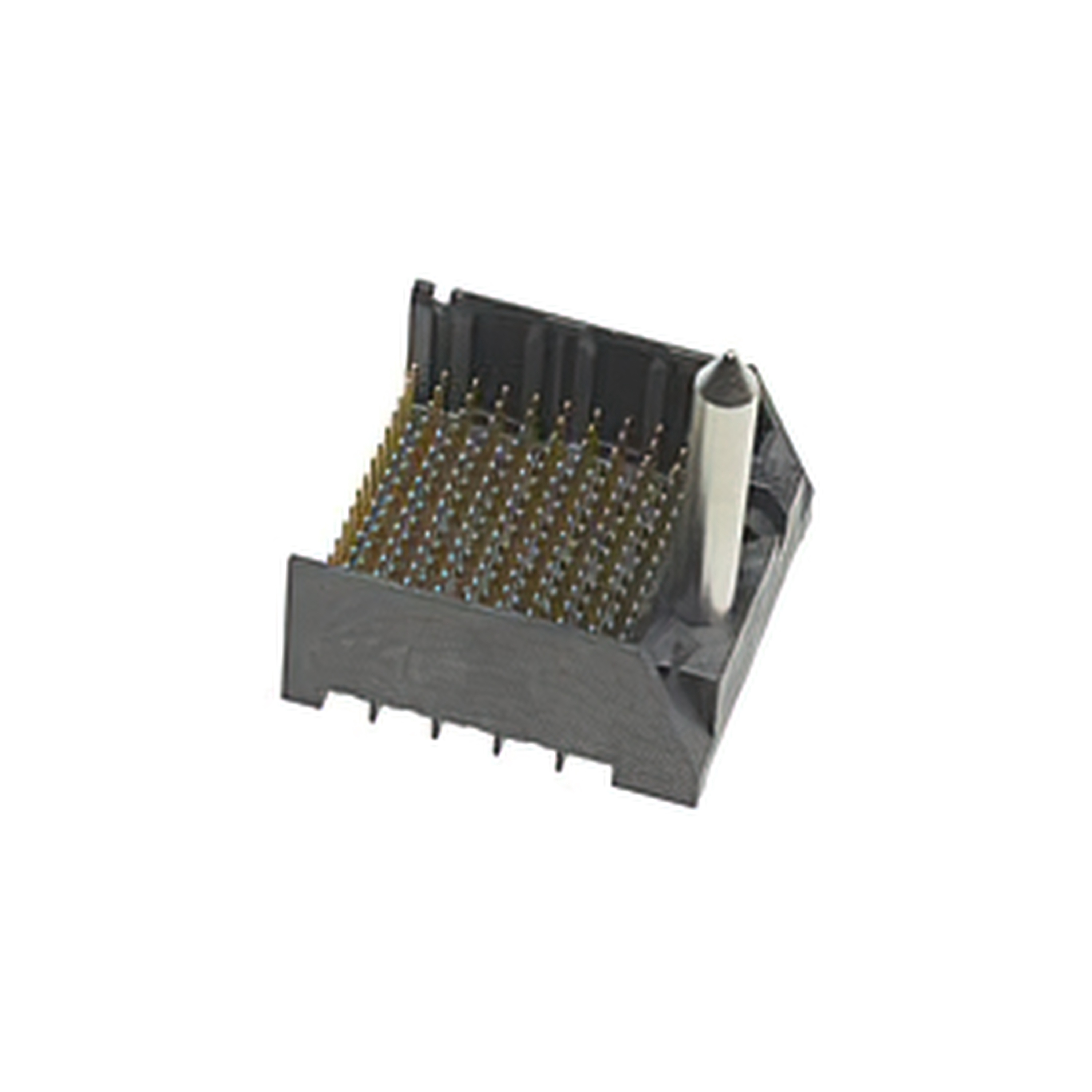

MOLEX 背板连接器 - 专用 0760555108

0760555108概述

    IMPACT 5 Pair Header Technical Manual

    1. 产品简介


    IMPACT 5 Pair Header 是一款高性能电子元器件,主要用于计算机、通信设备和其他电子系统中的连接应用。这种连接器采用右导向装配方式,适用于多种尺寸的板对板连接需求。该产品具备稳定的电气性能和可靠的机械强度,确保在各种严苛环境下正常运作。

    2. 技术参数


    - 材料:
    - 外壳:液晶聚合物(LCP),玻璃填充,UL94V-0等级。
    - 终端:高性能铜合金。
    - 表面处理:
    - 接触区域镀金30微米以上。
    - 在PCB尾部选择性涂锡。
    - 镍整体镀层。
    - 公差范围:
    - 角度公差 ±0.5°。
    - 尺寸公差具体见表格。
    - 保持角度:± 0.5°。
    - 螺纹规格:2-56 UNC-2A。
    - 孔径规格:如表格所示。
    - 尺寸单位:毫米。
    - 比例尺:4:1。

    3. 产品特点和优势


    IMPACT 5 Pair Header 的设计使其具有以下特点和优势:
    - 高稳定性:采用先进的LCP材料和高性能铜合金,确保连接器在极端条件下的稳定性能。
    - 可靠插拔:通过精心设计的导向结构,确保每个插拔过程都能平稳进行,提高连接可靠性。
    - 良好的兼容性:符合行业标准,可以与多种电路板和模块配合使用。
    - 易于组装:简化安装过程,降低生产成本和时间。

    4. 应用案例和使用建议


    IMPACT 5 Pair Header 广泛应用于计算机、服务器、通信设备等领域。例如,在服务器机房环境中,它被用于连接主板和扩展卡,确保数据传输的稳定性和可靠性。为了最大限度发挥其性能,建议在安装过程中遵循MOLEX PCB布线指南(AS-76060-990),以优化抗干扰和布线效果。

    5. 兼容性和支持


    该产品与IMPACT DC系列76060兼容,便于配套使用。Molex公司提供详细的用户手册和技术支持服务,以确保客户能够顺利完成安装和调试。此外,产品包装为PK-70873-759,确保运输和储存的安全性。

    6. 常见问题与解决方案


    | 问题 | 解决方法 |

    | 插针长度不一致 | 检查是否有异物阻碍,重新插入 |
    | 插拔困难 | 确保导向壁完好无损,轻柔操作 |
    | 信号传输不稳定 | 检查焊接质量,清洁焊点 |

    7. 总结和推荐


    综上所述,IMPACT 5 Pair Header是一款在设计和性能方面都表现出色的产品。其卓越的稳定性、可靠性以及广泛的适用性使其成为许多应用场景的理想选择。我们强烈推荐此产品给需要高质量板对板连接解决方案的工程师和制造商。

0760555108参数

参数
长*宽*高 25.5mm(长度)*24.8mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

0760555108厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0760555108数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 0760555108 0760555108数据手册

0760555108封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 12.8386 ¥ 107.4434
库存: 0
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 0
直接购买
加入购物车
