878312028

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 20pin 2A 380nm 金 黑色 通孔安装 22.65mm(长度)*6.3mm(高度)
供应商型号: Q-878312028
供应商: 期货订购
标准整包数: 2300

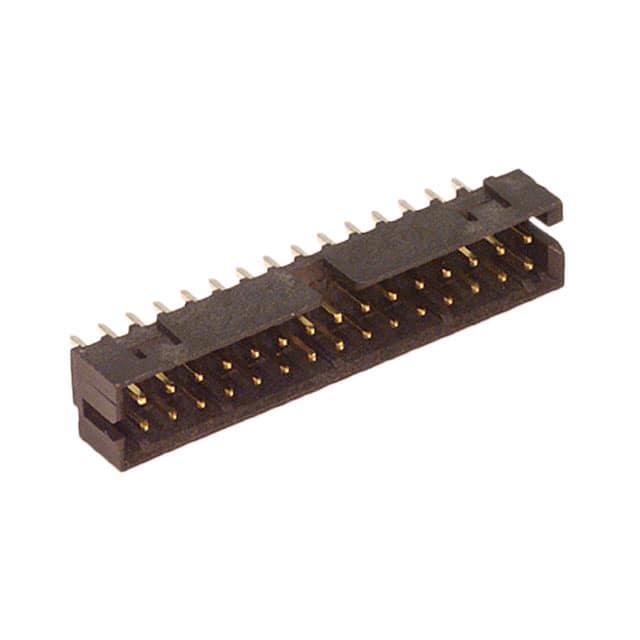

MOLEX 矩形连接器 - 针座 - 公插针 878312028

878312028概述

    MilliGrid 2mm Dual Row Shrouded Headers 技术手册

    1. 产品简介


    MilliGrid 2mm Dual Row Shrouded Headers 是一种高性能的电子元器件,主要应用于垂直安装(Vertical)、表面贴装技术(SMT)和针对插(R/A)三种不同的系列。该产品设计用于与 Molex Milli-Grid 2mm Grid Wire to Board Connector 及其相关组件无缝对接。广泛应用于消费电子、工业自动化、医疗设备及电信系统等领域。

    2. 技术参数


    - 电压: 125V
    - 电流: 最大2.00安培
    - 工作温度: -55°C 至 +105°C
    - 非工作温度: -55°C 至 +105°C
    - 绝缘电阻: 在500V直流电压下,耐压1分钟,最小值为1000兆欧姆
    - 介电强度: 相邻终端间施加1000Vrms的电压,持续1分钟,无击穿
    - 端子保持力: 施加轴向负载以分离终端,最大保持力850g(在焊接前)

    3. 产品特点和优势


    MilliGrid 2mm Dual Row Shrouded Headers 具有以下显著特点和优势:
    - 高可靠性:能承受高温环境,确保稳定运行。
    - 优秀的机械强度:端子保持力高,能有效防止连接松动。
    - 广泛的兼容性:可与多种标准连接器配套使用,便于集成到不同电路板上。
    - 优异的绝缘性能:具备高水平的绝缘电阻和介电强度,减少漏电风险。

    4. 应用案例和使用建议


    MilliGrid 2mm Dual Row Shrouded Headers 已成功应用于各类电子产品,如智能手机、智能手表和车载信息娱乐系统。建议在进行焊接时遵循以下步骤:
    - 焊接时间: 5秒±0.5秒
    - 焊接温度: 260°C±5°C
    - 热冲击测试: 持续10秒±1秒,确保连接器外观无损

    5. 兼容性和支持


    MilliGrid 2mm Dual Row Shrouded Headers 可与 Molex Milli-Grid 2mm Grid Wire to Board Connector 系列(51110 和 50394)及其他 Molex 组件兼容。此外,制造商提供了详尽的技术支持和维护服务,以确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题: 连接器吸湿导致塑封损坏
    - 解决办法: 在125°C条件下烘烤3至5小时,以去除多余水分后再行使用
    - 问题: 连接不稳固
    - 解决办法: 确保正确装配并检查是否有任何终端松动

    7. 总结和推荐


    综上所述,MilliGrid 2mm Dual Row Shrouded Headers 以其出色的电气特性和坚固的机械结构成为众多应用的理想选择。强烈推荐在需要高度可靠连接器的应用中采用此产品,特别是在那些需要在极端环境下工作的场合。

878312028参数

参数
类型 Header,Latch Holder
间距-配接 2mm
排数 2
颜色 黑色
额定电流 2A
针脚数 20pin
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
防护等级 -
长*宽*高 22.65mm(长度)*6.3mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878312028厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878312028数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878312028 878312028数据手册

878312028封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2300+ ¥ 7.2695
库存: 230000
起订量: 2300 增量: 2300
交货地:
最小起订量为:2300
合计: ¥ 16719.85
