26013144

厂牌: MOLEX
产品描述: 8pin 4.2mm 2 4.2mm Header,Locking Ramp 13A 1.27μm 金 通孔安装
供应商型号: Q-26013144
供应商: 期货订购
标准整包数: 2720

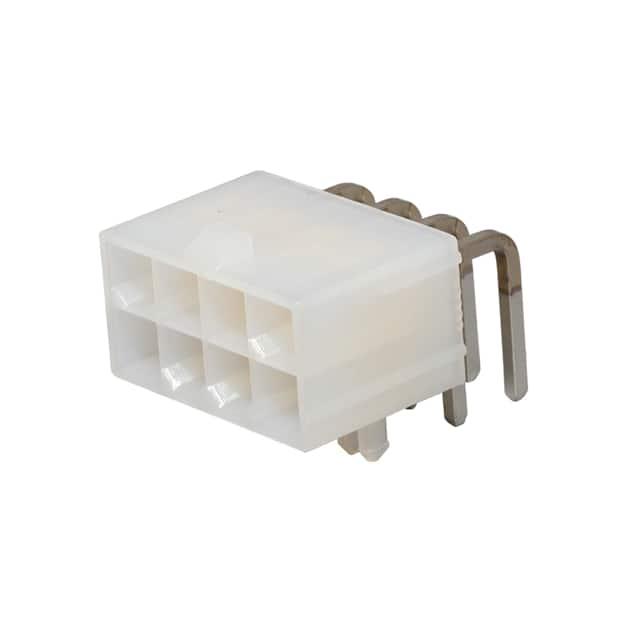

MOLEX 矩形连接器 - 针座 - 公插针 26013144

26013144概述


    产品简介


    Mini-Fit Jr. Header技术手册
    产品类型: Mini-Fit Jr. Header(迷你适配器连接器)
    主要功能: 用于电源和线对板连接,具有耐久性高、安装简便的特点。它采用了双排设计,且配备了一个独特的塑料插销锁PCB锁定机制,增强了连接器的稳定性和可靠性。
    应用领域: 主要应用于工业自动化、消费电子产品、通信设备等领域。

    技术参数


    - 电路数量: 8个
    - 电镀工艺:
    - 插针电镀: 金 (Au) 1.27µm
    - 终端电镀: 锡 (Tin) 哑光
    - 材料:
    - 金属材料: 黄铜
    - 树脂材料: 聚酰胺尼龙 6/6 94V-2
    - 电气特性:
    - 最大电流: 每个电路13A
    - 最大电压: 600V
    - 工作温度范围: -40°C 至 +105°C
    - 尺寸:
    - 引脚间距: 4.20mm
    - PC尾长度: 3.60mm
    - PCB厚度: 1.78mm

    产品特点和优势


    - 高可靠性: 采用双排设计和Snap-in塑料插销锁PCB锁定机制,确保了连接器的可靠性和稳定性。
    - 耐用性强: 最多可达30次插拔,满足多种应用场景需求。
    - 高效电流传输: 支持每电路最大13A的电流,适合电源及高功率应用。
    - 安全认证: 符合UL E29179和CSA LR19980安全标准,确保产品的安全性和可靠性。
    - 温度适应性强: 宽广的工作温度范围(-40°C 至 +105°C),适用于各种恶劣环境条件。

    应用案例和使用建议


    应用场景:
    Mini-Fit Jr. Header广泛应用于需要高密度和高可靠性的工业自动化系统中。例如,在工业机器人控制系统中,这种连接器可以用于电机和传感器之间的连接,保证系统的稳定运行。
    使用建议:
    - 在安装时,确保每个电路都能正确安装并紧密接触,避免接触不良。
    - 由于其工作温度范围较宽,适用于不同环境下的工业设备。
    - 注意保持连接器周围的清洁,避免灰尘或湿气进入导致短路或其他故障。

    兼容性和支持


    兼容性:
    - 本产品可以与Molex公司的其他Mini-Fit Jr. Receptacle Housing和Mini-Fit TPA2 Receptacle Housing搭配使用。
    - 具体型号请参考相关的文档资料。
    支持与维护:
    - 官方网站提供了详细的产品规范和技术文档,如需更多信息,可访问 [Molex官网](https://www.molex.com)。
    - 对于产品相关问题,可以联系厂家获得技术支持和服务。

    常见问题与解决方案


    常见问题:
    1. 连接器无法插入到位:
    - 解决方法: 检查连接器是否安装正确,确认所有的引脚都没有弯曲或变形。
    2. 接触不良导致信号中断:
    - 解决方法: 清洁连接器的表面,确保无尘、无污物。检查是否有锈蚀或损坏的引脚,必要时更换新的连接器。
    3. 温度过高引起故障:
    - 解决方法: 确保连接器的安装位置通风良好,避免过热。检查电路负载是否超过了推荐的最大电流值,如有必要,增加散热措施。

    总结和推荐



    总结

    :
    Mini-Fit Jr. Header是一款高性能的连接器,具有高电流承载能力、广泛的工作温度范围和卓越的可靠性。它非常适合于各种高要求的工业应用场合。
    推荐:
    鉴于其优秀的电气特性和广泛的适用性,我们强烈推荐使用Mini-Fit Jr. Header作为关键连接部件。无论是新项目的设计还是现有系统的升级,这款连接器都将是一个可靠的选择。

26013144参数

参数
针脚数 8pin
间距-配接 4.2mm
排数 2
排距 4.2mm
防护等级 -
触头镀层 - 配接
类型 Header,Locking Ramp
触头镀层厚度 - 配接 1.27μm
额定电流 13A
颜色 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

26013144厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

26013144数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 26013144 26013144数据手册
