首页  >  产品百科  >  782291001

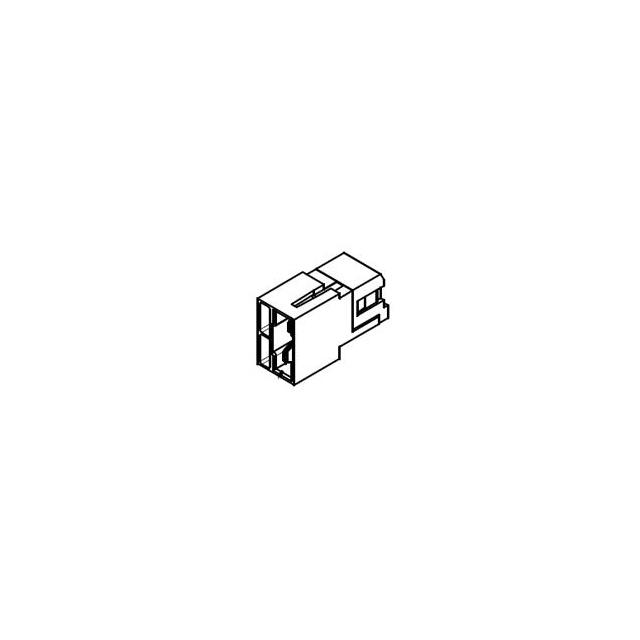

782291001

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Backplane HDR 2Power POS Press Fit RA Thru-Hole GbX I-Trac™ Tray
供应商型号: Q-782291001
供应商: 国内现货
标准整包数: 0
MOLEX 背板连接器 - 专用 782291001

782291001概述

    GbX I-Trac Backplane Connector System

    1. 产品简介


    GbX I-Trac Backplane Connector System 是一款专为高速数据传输和电源分配设计的高性能背板连接器系统。该系统的核心组件包括直角引脚头(Right-Angle Header)、电源模块(Power Module)以及配套的垂直插接座(Vertical Receptacle)。GbX I-Trac 支持高达 12.0 Gbps 的数据传输速率和 40 安培的电流承载能力,适用于服务器、数据中心、网络通信及工业自动化等领域。

    2. 技术参数


    以下是 GbX I-Trac Backplane Connector System 的主要技术参数:
    - 电路数:加载时 2 路,最大可扩展至 2 路。
    - 电流承载能力:每路 20 安培(分立刀片),总承载能力为 40 安培。
    - 长度:P1 和 P2 端均为 8.27 毫米。
    - 颜色:树脂黑色。
    - 耐用性:最大 100 次插拔循环。
    - 阻燃等级:94V-0 级。
    - 温度范围:工作温度范围为 -20°C 至 +85°C。
    - 额定电压:直流 250V。
    - 数据传输速率:最高可达 12.0 Gbps。
    - 电镀材料:接触端采用金电镀,焊接端采用锡电镀。
    - 封装方式:托盘包装。
    - 兼容性:支持表面贴装工艺,适用于 1.60 毫米厚的 PCB。

    3. 产品特点和优势


    - 高电流承载能力:每个引脚能承载 20 安培的电流,总承载能力高达 40 安培,满足高功率需求。
    - 优异的数据传输速率:支持高达 12.0 Gbps 的数据传输速率,适合高速数据传输应用。
    - 高可靠性:通过 100 次插拔循环测试,确保长时间使用下的稳定性和可靠性。
    - 易于安装和维护:采用直角引脚设计,便于 PCB 布局和安装,且托盘包装方便存储和运输。
    - 安全性高:94V-0 阻燃等级,确保在极端环境下的安全使用。
    - 环保:符合 RoHS 和 Halogen-Free 标准,绿色环保。

    4. 应用案例和使用建议


    GbX I-Trac Backplane Connector System 广泛应用于服务器、数据中心、网络通信和工业自动化等领域。例如,在数据中心中,它可以用于机柜内部设备之间的高速数据传输和电源分配。建议在设计 PCB 布局时,确保有足够的空间以便于引脚的插入和焊接。同时,注意保持 PCB 厚度为 1.60 毫米,以保证连接器的稳固性和电气性能。

    5. 兼容性和支持


    GbX I-Trac Backplane Connector System 与下列组件兼容:
    - 78227 GbX I-Trac 垂直插座(Power Module)
    - 78230 GbX I-Trac 电源插座
    - 76020 GbX I-Trac 直角插座模块(7 行)
    制造商提供了全面的技术支持和文档,包括工具规格和应用手册,确保用户能够轻松安装和维护该系统。如需更多信息,可访问 Molex 官方网站。

    6. 常见问题与解决方案


    1. 问:如何确定 GbX I-Trac 是否支持表面贴装工艺?
    - 答:请检查产品的“Surface Mount Compatible (SMC)”参数,该系统支持 SMC 工艺,便于自动化生产。

    2. 问:GbX I-Trac 的温度范围是多少?
    - 答:GbX I-Trac 的工作温度范围为 -20°C 至 +85°C,适用于宽温应用环境。

    3. 问:如何清洁和保养 GbX I-Trac 连接器?
    - 答:定期使用压缩空气清除灰尘,避免使用腐蚀性清洁剂。若需要深入清洁,建议联系专业维修人员。

    7. 总结和推荐


    GbX I-Trac Backplane Connector System 是一款高性能、高可靠性的背板连接器系统,特别适用于需要高电流承载能力和高速数据传输的应用场合。其优异的兼容性、广泛的适用范围以及出色的维护支持,使其在市场上具备强大的竞争力。强烈推荐在关键应用中使用此产品。

782291001参数

参数
长*宽*高 10.9mm(长度)*27.8mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,托盘

782291001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

782291001数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 782291001 782291001数据手册

782291001封装设计

查看详情并下载
Symbol
Footprint
3D Model
