787881614

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 2mm 2 16pin 1A 2.5μm 锡 黑色 SMD,P=2mm 贴片安装
供应商型号: Q-787881614
供应商: 期货订购
标准整包数: 4096

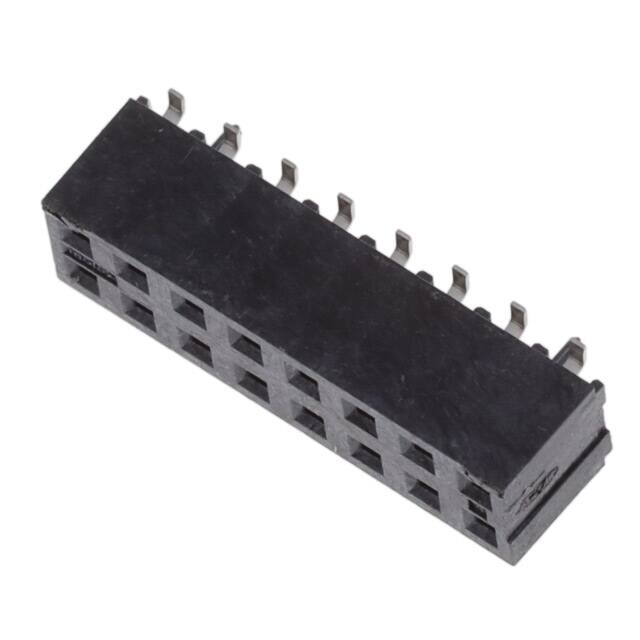

MOLEX 矩形连接器 - 针座 - 插座/母插口 787881614

787881614概述


    产品简介


    本产品是一款2毫米双排表面贴装(SMT)垂直插入式接插件,编号为78788。该产品主要用于电路板之间的连接,具有多路连接能力,可支持从6路到50路的不同配置。主要应用于消费电子、通信设备、汽车电子等领域,适用于各种高密度连接需求的应用场景。

    技术参数


    - 引脚数: 支持6至50个引脚数。
    - 间距: 2毫米。
    - 材料:
    - 接口外壳:液晶聚合物(LCP),玻璃填充,UL94V-0,黑色。
    - 端子:铜合金。
    - 盖帽:尼龙,玻璃填充,黑色。
    - 电镀: 2.50微米锡,底层1.25微米镍。
    - 兼容性: 该产品可以与87758、87759、87760、87831、87832、87833等型号配合使用。
    - 包装: 包装形式多样,支持卷带(Tape & Reel)和管状(Tube)两种形式。

    产品特点和优势


    1. 高可靠性:采用高品质材料制造,提供优良的电气特性和机械稳定性。
    2. 多路连接:提供6到50路的连接选项,适合不同应用场景的需求。
    3. 紧凑设计:2毫米间距的设计使得产品在有限的空间内实现高效连接。
    4. 易于安装:SMT工艺方便自动化生产,提高生产效率。
    5. 广泛兼容性:与多种型号的产品兼容,便于集成使用。

    应用案例和使用建议


    - 应用案例:用于智能家电、移动通讯设备、车载信息系统等。例如,在智能冰箱内部电路板连接中,该产品能够提供稳定可靠的信号传输。
    - 使用建议:在使用过程中应注意保持连接处的清洁,避免灰尘和杂物进入影响连接质量。建议定期检查连接状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 该产品与87758、87759、87760、87831、87832、87833等型号高度兼容,可广泛应用于各类电子产品。
    - 支持服务:制造商提供了详尽的技术支持文档和客户服务,如有需要可随时联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查连接器是否正确安装,确认焊接点无虚焊或松动现象,必要时重新焊接。
    2. 问题: 信号传输质量差。
    - 解决方案: 检查连接器和电路板之间的接触是否良好,确保没有灰尘或杂质阻碍接触面。
    3. 问题: 引脚损坏。
    - 解决方案: 避免用力弯曲引脚,若出现损坏可更换新部件。

    总结和推荐


    综上所述,这款2毫米双排表面贴装垂直插入式接插件(产品编号78788)以其可靠的质量、广泛的兼容性以及优秀的性能表现,成为众多高密度连接应用的理想选择。无论是消费电子还是工业应用,该产品都能提供稳定的连接解决方案。强烈推荐在相关项目中使用该产品。

787881614参数

参数
触头镀层厚度 - 配接 2.5μm
触头镀层 - 配接
防护等级 -
间距-配接 2mm
类型 Push-Pull,Receptacle
排数 2
额定电流 1A
针脚数 16pin
颜色 黑色
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

787881614厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

787881614数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 787881614 787881614数据手册
