908140810

厂牌: MOLEX
产品描述: 莫仕 IDC连接器, Picoflex系列, 公插, 10路, 1.27mm节距, 表面
供应商型号: AV-A-908140810
供应商: Avnet
标准整包数: 32
MOLEX 矩形连接器 - 针座 - 公插针 908140810

908140810概述


    产品简介

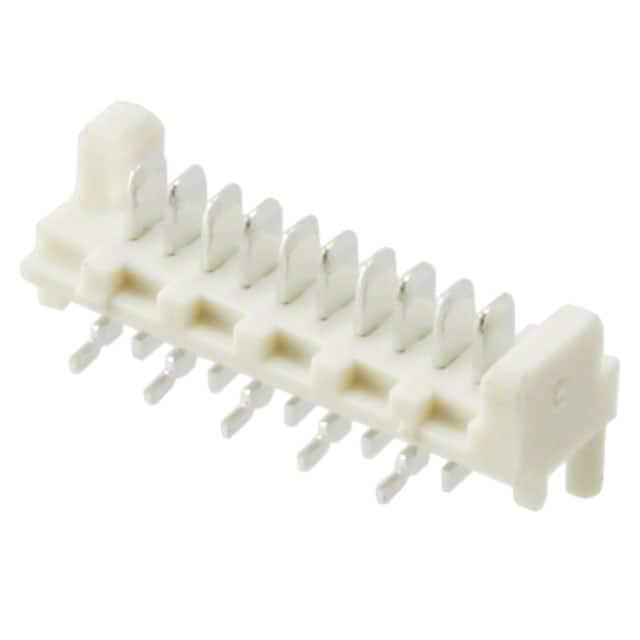

    产品名称:Picoflex SMT Header
    产品类型:表面贴装技术(SMT)插座连接器
    主要功能:用于电子电路板之间的信号传输和连接,适用于多种电子产品如计算机主板、通信设备、工业控制等领域。
    应用领域:广泛应用于各种需要高密度、高性能连接的应用场景,如工业自动化、通信设备、医疗设备等。

    技术参数


    | 参数 | 值 |

    | 镀层种类 | 锡镀层(Sn)3-5微米覆1.27微米镍(Ni) |
    钯镍(PdNi)0.6微米,金镀层0.05微米在接触区 |
    锡镀层3-5微米在焊尾区域 |
    | 材料 | 外壳:玻璃填充尼龙(PA),UL94 V-0,天然色(米色) |
    端子:圆筒铜片0.28mm厚 |
    | 尺寸 | 针距:2.54mm |
    高度:约7.90mm |
    | 公差范围 | 角度公差:±0.5° |
    水平公差:±0.1mm |
    | 推荐PCB厚度 | 1.60±0.14mm |
    | 包装形式 | 卷带式封装(可选管装) |
    | 兼容系列 | Molex 90327部分系列 |

    产品特点和优势


    特点:
    - 高可靠性:采用精密加工技术和先进的镀层工艺,确保连接器具有良好的电气性能和机械稳定性。
    - 高密度设计:紧凑的结构设计使其适用于空间受限的应用环境。
    - 多样化包装:提供卷带式和管式两种包装形式,方便不同应用场景的需求。
    优势:
    - 出色的电气性能:镀锡和钯镍的组合使得连接器具备出色的导电性和抗腐蚀能力。
    - 灵活的兼容性:可与Molex 90327系列配合使用,方便进行电路设计。
    - 耐用性强:通过严格的质量检测标准,确保每个连接器都能满足长期使用的需求。

    应用案例和使用建议


    应用案例:
    - 在一台服务器主板上,该连接器被用来连接多个高速信号传输模块。得益于其高密度和可靠性,使得整个系统的信号传输效率显著提升。
    使用建议:
    - 在安装过程中,确保所有焊接尾部保持在0.10mm的共面性范围内,以保证连接器与电路板的良好接触。
    - 根据PS-99020-0011中的推荐回流焊接曲线进行焊接,避免温度过高或过低导致损坏。

    兼容性和支持


    兼容性:
    - 该连接器可与Molex 90327系列零件配合使用,适用于多种标准电路板尺寸和布局要求。
    - 提供卷带式和管式包装形式,方便不同封装需求。
    支持:
    - 供应商提供详细的技术文档和推荐回流焊接曲线,帮助客户顺利完成组装和调试过程。
    - 厂商提供售后技术支持,解决客户的疑问和问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常插拔 | 检查是否有异物堵塞连接器插孔 |
    | 连接器与电路板之间存在接触不良问题 | 确保焊接尾部平整并符合共面性要求 |
    | 连接器出现氧化现象 | 清理端子表面,重新进行镀层处理 |

    总结和推荐


    总结:
    Picoflex SMT Header是一款高密度、高性能的SMT连接器,以其卓越的电气性能、优良的耐用性和灵活的兼容性,在各种工业应用场景中表现出色。它不仅提供了可靠稳定的连接解决方案,还能够满足客户对于成本效益的要求。
    推荐:
    鉴于其出色的表现和广泛的适用性,我们强烈推荐这款连接器作为对质量有严格要求的应用场合的理想选择。

908140810参数

参数
额定电流 1.2A
颜色 -
类型 Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 3μm
间距-配接 1.27mm
触头镀层 - 配接
排数 1
针脚数 10pin
长*宽*高 16.48mm*5.0038mm*6.9mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 袋装,管装

908140810厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908140810数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908140810 908140810数据手册

908140810封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
352+ $ 0.3752 ¥ 3.3209
698+ $ 0.3752 ¥ 3.3209
800+ $ 0.3752 ¥ 3.3209
1024+ $ 0.3623 ¥ 3.2065
1600+ $ 0.3623 ¥ 3.2065
1732+ $ 0.3623 ¥ 3.2065
2272+ $ 0.3494 ¥ 3.0921
3173+ $ 0.3494 ¥ 3.0921
库存: 31008
起订量: 384 增量: 32
交货地:
最小起订量为:352
合计: ¥ 1168.95
