430451822

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 18pin 8A 380nm 金 黑色 通孔安装 31.15mm(长度)*12.2mm(高度)
供应商型号: Q-430451822
供应商: 期货订购
标准整包数: 720

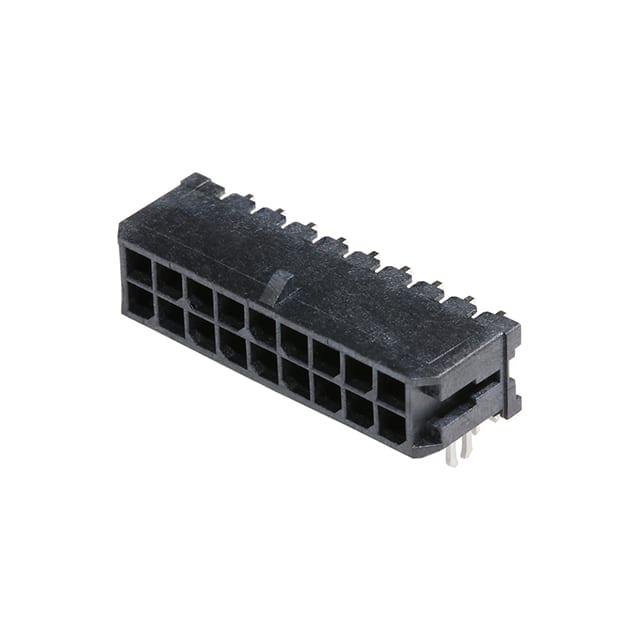

MOLEX 矩形连接器 - 针座 - 公插针 430451822

430451822概述

    Micro-Fit Dual Row Connectors:技术规格与应用指南

    产品简介


    Micro-Fit双排连接器是一系列专为满足高可靠性需求而设计的电线到板及电线到电线连接器系统。此系列连接器适用于18至30 AWG绞合导线,提供锡或金镀层,采用压接技术。这些连接器广泛应用于汽车、工业自动化、医疗设备、通信设施及消费电子产品等领域。

    技术参数


    - 电压和电流等级
    - 插头系列(43020):交流/直流电压350V,电流5A(UL标准),7A(CSA标准),5A(IEC标准)
    - 母座系列(43025):交流/直流电压600V,电流8A(UL标准),8A(CSA标准),5A(IEC标准)
    - 接触电阻
    - 接触电阻最大值:10毫欧姆(初始时)
    - 绝缘电阻
    - 最小绝缘电阻:1000兆欧姆
    - 耐电压
    - 耐压值:两倍额定电压加1000V,1分钟内无击穿,漏电流小于5mA
    - 热稳定性
    - 工作温度范围:-40°C到+105°C

    产品特点和优势


    - 高可靠性:具备优秀的机械稳定性和电气性能,确保长期可靠的连接
    - 安全认证:符合UL、CSA、IEC等多项国际安全标准
    - 耐用性:在高温、湿度、振动和冲击等恶劣环境下仍能保持良好性能

    应用案例和使用建议


    - 汽车应用:连接汽车电子模块与传感器,确保信号传输的稳定性
    - 工业自动化:连接控制器与执行器,提升系统可靠性和生产效率
    - 医疗设备:在苛刻的环境条件下,确保信号传输的准确性和设备的安全运行

    兼容性和支持


    - 这些连接器与多数Micro-Fit系列组件兼容,方便集成和安装
    - Molex公司提供详尽的技术支持文档及应用指南,帮助用户正确使用产品

    常见问题与解决方案


    1. 连接器接触不良:检查连接器是否正确安装,并且检查端子压接是否合格
    2. 连接器破损:避免在高压环境下使用,遵循正确的安装步骤

    总结和推荐


    总体来说,Micro-Fit双排连接器凭借其出色的电气性能、机械强度及多方面的认证,在多种严苛环境中均表现出色。对于追求高可靠性的应用场合,如汽车、工业自动化及医疗设备等,这些连接器无疑是一个值得推荐的选择。

430451822参数

参数
额定电流 8A
防护等级 -
间距-配接 3mm
排数 2
针脚数 18pin
颜色 黑色
触头镀层 - 配接
类型 Header,Locking Ramp
触头镀层厚度 - 配接 380nm
长*宽*高 31.15mm(长度)*12.2mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430451822厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451822数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451822 430451822数据手册

430451822封装设计

查看详情并下载
Symbol
Footprint
3D Model
