447691403

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 3mm 2 14pin 5A 760nm 金 黑色 通孔安装 27mm(长度)*8.4mm(高度)
供应商型号: Q-447691403
供应商: 期货订购
标准整包数: 1080
MOLEX 矩形连接器 - 针座 - 插座/母插口 447691403

447691403概述

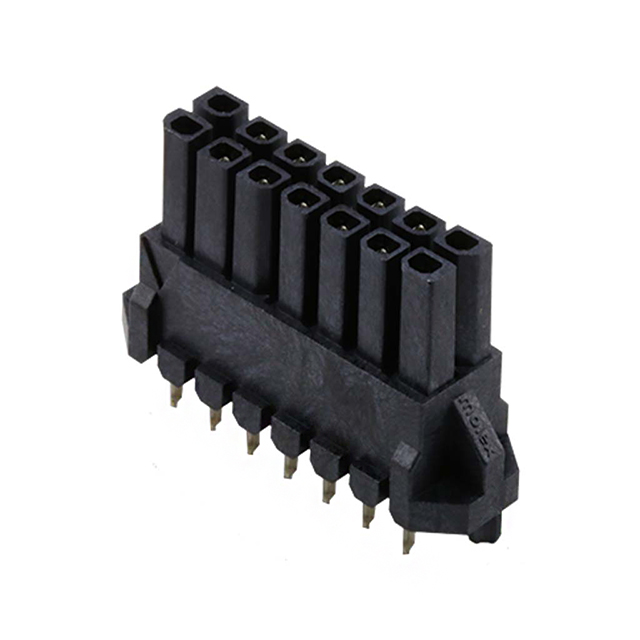

    Micro-Fit (3.0) BMI Vertical Receptacle Header Assembly

    1. 产品简介


    Micro-Fit (3.0) BMI垂直插槽式接头组件是一款多功能的电子连接器,适用于多种电路配置,从4至24个电路。此产品主要用于工业控制、通信设备、自动化系统及消费电子产品等领域。Micro-Fit系列因其出色的稳定性和可靠性而广受市场认可,是高密度连接应用的理想选择。

    2. 技术参数


    以下是Micro-Fit (3.0) BMI垂直插槽式接头组件的主要技术参数:
    - 电路数:4 - 24
    - 接触电阻:最大5mΩ
    - 绝缘电阻:最小100MΩ
    - 工作电压:最高500V
    - 电流容量:每电路最大10A
    - 材料:外壳采用液晶聚合物(UL 94V-0),终端采用磷青铜合金
    - 表面处理:A型为镀镍并带锡层,B型为镀金并带锡层,C型为局部镀金并带锡层
    - 组装厚度:建议的PCB厚度为0.062英寸(1.57毫米)
    - 接触尺寸:0.077英寸(±0.004英寸)

    3. 产品特点和优势


    - 兼容性强:此产品与Micro-Fit BMI插头系列中的多个型号(如45280、44432、44428和44300)完美匹配。
    - 可靠的电气性能:卓越的电流承载能力和低接触电阻确保稳定的电气传输。
    - 耐久性好:磷青铜合金和优良的表面处理(如局部镀金)延长使用寿命。
    - 设计灵活:支持不同数量的电路,适应多样化的应用需求。

    4. 应用案例和使用建议


    在工业控制领域,这些连接器广泛应用于传感器与控制器之间的连接。例如,在自动化生产线中,用于将PLC控制器与各种传感器连接。对于此类应用,建议使用Micro-Fit测试插头(系列44242)进行连续性测试,以确保连接的稳定性。在具体布线时,需遵循推荐的PCB厚度,以保证最佳的机械稳固性和电气性能。

    5. 兼容性和支持


    Micro-Fit (3.0) BMI垂直插槽式接头组件能够与Micro-Fit BMI插头系列中的多个型号(如45280、44432、44428和44300)实现完美配对。Molex公司提供全面的技术支持和维护服务,确保客户能够顺利安装和使用这些组件。

    6. 常见问题与解决方案


    - 问题1:如何正确进行电气测试?
    - 解决方案:建议使用Micro-Fit测试插头(系列44242)进行连续性测试,以避免在负载下进行测试可能带来的损坏。
    - 问题2:如果发现接触不良,应该如何处理?
    - 解决方案:首先检查插头和插座是否完全对齐,然后确认连接器表面是否有氧化或其他污染物,如有必要可重新清洁或更换。

    7. 总结和推荐


    Micro-Fit (3.0) BMI垂直插槽式接头组件凭借其出色的电气性能、灵活的设计和广泛的兼容性,在众多应用场景中表现出色。无论是在高密度连接还是复杂多变的环境下,这款连接器都提供了可靠的选择。我们强烈推荐使用此款产品,特别是在要求严格、需要高稳定性的场合。

447691403参数

参数
排数 2
针脚数 14pin
类型 Push-Pull,Receptacle
额定电流 5A
颜色 黑色
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
间距-配接 3mm
长*宽*高 27mm(长度)*8.4mm(高度)
安装方式 通孔安装
应用等级 电信级,通用级
零件状态 在售
包装方式 托盘

447691403厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

447691403数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 447691403 447691403数据手册

447691403封装设计

查看详情并下载
Symbol
Footprint
3D Model
