875683443

厂牌: MOLEX
产品描述: 28 AWG Receptacle 2mm 2 34pin 380nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 40.64mm(长度)*5.5626mm(宽度)
供应商型号: Q-875683443
供应商: 期货订购
标准整包数: 1120

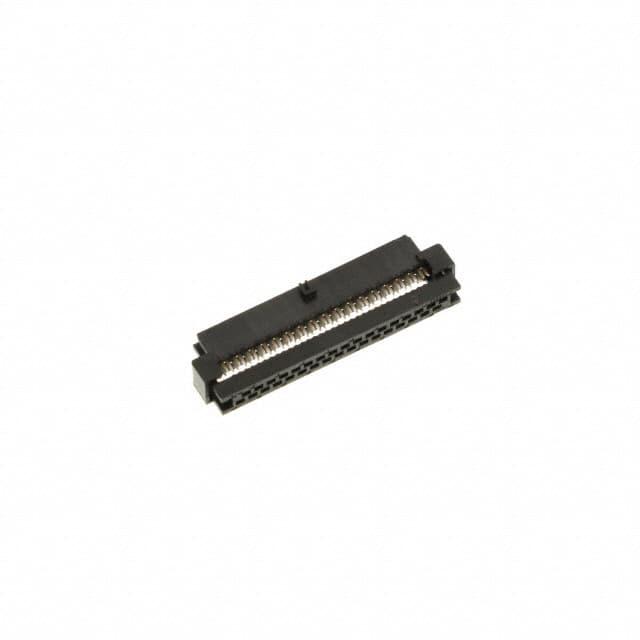

MOLEX 矩形连接器 - 自由悬挂/面板安装 875683443

875683443概述


    产品简介


    这款2mm双排IDT插座(型号为87568)是一种专为特定电路应用设计的高性能电子元件。它适用于需要高密度连接和可靠性的场合,如计算机、通信设备、工业自动化控制系统等。该插座具有多种配置选项,可以满足不同客户的需求,特别是在10至50电路大小范围内具有显著优势。

    技术参数


    - 尺寸规格:
    - A尺寸:2.00 mm
    - B尺寸:可选(1.00 mm)
    - C尺寸:1.00 mm(公差± 0.60 mm)
    - D尺寸:4.20 mm
    - E尺寸:1.00 mm
    - 材料:
    - 外壳:PBT玻璃填充,UL94V-0等级黑色
    - 端子:铜合金
    - 镀层:
    - 镀金3:接触区域镀3-15 µin(0.38 µm)黄金,IDT区域镀75 µin(1.88 µm)锡,镍整体镀覆50 µin(1.25 µm)
    - 镀金4:接触区域镀30 µin(0.76 µm)黄金,IDT区域镀75 µin(1.88 µm)锡,镍整体镀覆50 µin(1.25 µm)
    - 镀金5:接触区域镀2 µin(0.05 µm)黄金,IDT区域镀75 µin(1.88 µm)锡,镍整体镀覆50 µin(1.25 µm)
    - 应用:专门用于1.00 mm间距扁平电缆,7股,AWG#28,符合UL2651和UL2678标准。

    产品特点和优势


    这款IDT插座具备以下显著特点和优势:
    - 可靠性高:采用高强度材料和精密制造工艺,确保长期使用中的稳定性和耐用性。
    - 多样化配置:提供了多种锁扣和极化选项,适合不同的电路规模和需求。
    - 高性能镀层:独特的镀金和镀锡工艺,确保良好的电导率和抗氧化能力。
    - 兼容性强:与多种规格的电缆和插头兼容,方便组装和集成。

    应用案例和使用建议


    根据手册中的描述,这款IDT插座广泛应用于各种高密度连接场景。例如,在计算机服务器机柜内部,该插座可以实现多个电路板间的高速数据传输。使用建议包括确保正确的电缆选择和合理的安装位置,以保证最佳性能和延长使用寿命。

    兼容性和支持


    该插座可以与所有符合2.50 mm至4.20 mm接合长度的MILLIGRID插头相匹配。此外,厂商提供了详细的包装规范(PK-87568-0001),并且可以根据客户需求提供额外的支持和服务。

    常见问题与解决方案


    1. 问:如何正确安装该插座?
    - 答:请参照手册中的详细步骤进行安装,并确保电缆和插座之间的连接紧密。
    2. 问:该插座的耐久性如何?
    - 答:由于采用了高强度材料和精密制造工艺,该插座具有出色的耐久性和长期稳定性。
    3. 问:是否需要特殊的工具来安装?
    - 答:一般情况下不需要特殊工具,但使用适当的工具可以提高安装效率和准确性。

    总结和推荐


    综上所述,这款2mm双排IDT插座凭借其高可靠性、多样化配置和出色的兼容性,成为了一种非常实用的电子元器件。推荐在需要高密度连接和可靠性的应用场景中使用。如果您的项目需要这种类型的连接解决方案,不妨考虑这款产品。

875683443参数

参数
间距 2mm
线规 28 AWG
触头镀层
针脚数 34pin
电缆端接 IDC
排数 2
触头镀层厚度 380nm
颜色 黑色
类型 Receptacle
长*宽*高 40.64mm(长度)*5.5626mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

875683443厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

875683443数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 自由悬挂/面板安装 MOLEX 875683443 875683443数据手册

875683443封装设计

查看详情并下载
Symbol
Footprint
3D Model
