0190700015

产品分类: 端子 - 环形端子
厂牌: MOLEX
产品描述: Ring Tongue Terminal 18-22AWG Copper Red 22mm Tin InsulKrimp™ Bag
供应商型号: SR-0190700015
供应商: 海外现货
标准整包数: 4000
MOLEX 端子 - 环形端子 0190700015

0190700015概述

    InsulKrimp Ring Tongue Terminal 技术手册

    1. 产品简介

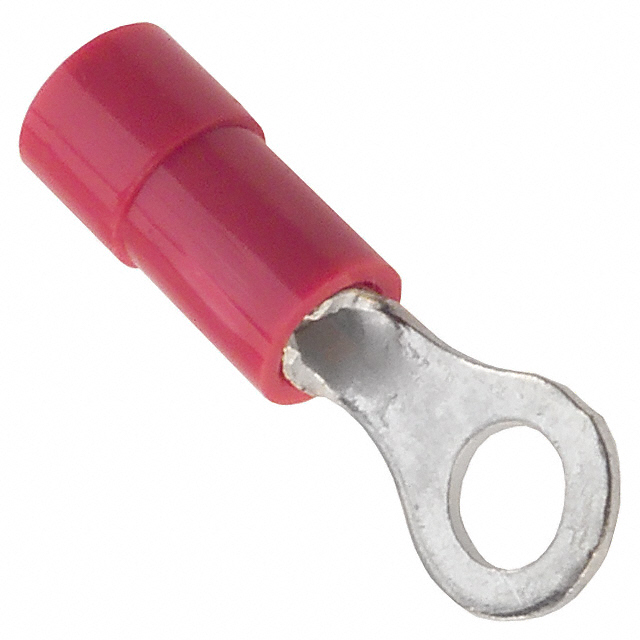

    InsulKrimp Ring Tongue 终端是一种用于电缆连接的环形接线端子。主要适用于22-18 AWG(美国线规)的电线,且能够匹配10(M5)尺寸的螺栓。此终端采用封闭式桶身设计,具有红树脂绝缘层,适用于各种工业及电气工程应用。作为19070系列的一部分,该产品以其高可靠性和耐用性而闻名,是电气布线系统中不可或缺的一部分。

    2. 技术参数


    - 电线规格:22-18 AWG(0.35-0.80 mm²)
    - 螺丝尺寸:10(M5)
    - 长度:22.00 mm
    - 颜色:红色
    - 包装:袋装
    - 桶身材料:镀锡材料
    - 绝缘材料:PVC
    - 最大绝缘直径:3.70 mm
    - 可焊性:符合94V-0标准

    3. 产品特点和优势


    - 高可靠性:采用封闭式桶身设计,确保在恶劣环境下仍能保持良好的连接性能。
    - 易于安装:提供多种配套的手动和气动压接工具,如640010100和640010300,使得安装过程更为便捷。
    - 广泛适用性:能够满足多种电线规格的需求,适用于各种不同的应用场合。
    - 环境友好:产品符合欧盟RoHS指令,同时不含高卤素成分,对环境影响小。

    4. 应用案例和使用建议


    - 工业自动化:适用于各类工业自动化控制系统中的电气布线连接。
    - 电力设备:可用于各种电力分配系统中的电缆连接。
    - 建议使用:确保使用合适的压接工具进行压接,以达到最佳的连接效果。根据具体的应用需求选择不同规格的产品,确保其在特定环境下的稳定运行。

    5. 兼容性和支持


    - 兼容性:该产品与多种手动和气动压接工具兼容,如640010100和640010300等。
    - 支持和维护:Molex公司提供全面的技术支持和售后服务,用户可通过官网或客服热线获取相关信息。

    6. 常见问题与解决方案


    - 问题1:压接后电线松动怎么办?
    - 解决方案:请确认使用正确的压接工具,并按照正确的压接步骤操作。如仍有问题,请联系技术支持团队。
    - 问题2:绝缘层损坏怎么办?
    - 解决方案:避免过度弯曲或切割电线,确保绝缘层完整无损。如已损坏,请更换新的终端部件。

    7. 总结和推荐


    InsulKrimp Ring Tongue 终端凭借其可靠的连接性能、广泛的适用性和良好的环境适应性,在电气布线系统中表现出色。对于需要高性能、稳定连接的场合,这款终端是一个理想的选择。建议在购买时仔细核对产品规格和相关配套工具,以确保最佳的使用效果。

0190700015参数

参数
长*宽*高 22mm*8.18mm*710μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,卷带包装

0190700015厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190700015数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 环形端子 MOLEX 0190700015 0190700015数据手册

0190700015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1574 ¥ 1.3424
12000+ $ 0.138 ¥ 1.1771
28000+ $ 0.1213 ¥ 1.0343
80000+ $ 0.1068 ¥ 0.9106
库存: 15707
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5369.6
