5055979000

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: 带印记 压接 700nm 锡 20-22 AWG 压入式
供应商型号: WM17309CT-ND
供应商: Digi-Key
标准整包数: 1

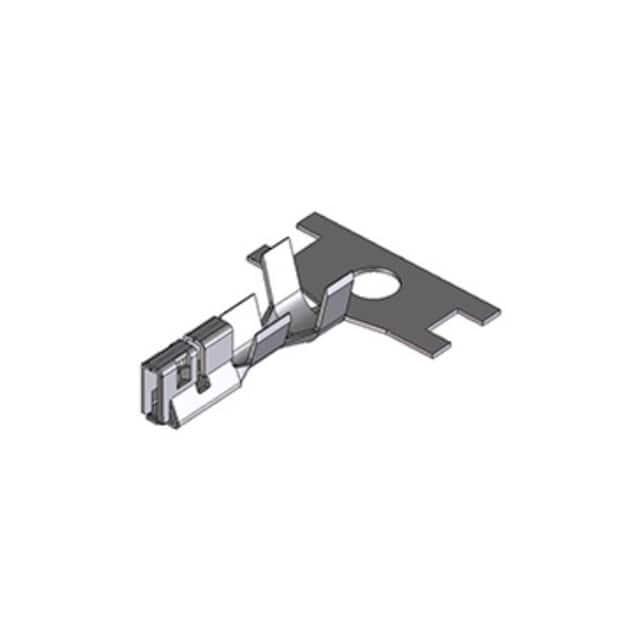

MOLEX 矩形连接器 - 触头 5055979000

5055979000概述

    MUO 2.5 Wire to Wire Crimp Terminal B1 技术手册

    1. 产品简介


    MUO 2.5 mm Wire to Wire Crimp Terminal B1 是一款用于电线连接的终端接头。它主要用于实现不同电路之间的电气连接,广泛应用于电子设备、汽车电子、工业自动化等领域。这款终端接头采用高品质材料制造,确保长期稳定可靠的工作性能。

    2. 技术参数


    - 适用电线尺寸:0.3 mm² ~ 0.5 mm² (AWG 22 ~ AWG 20)
    - 绝缘被覆外径:1.25 mm ~ 2.0 mm
    - 压接后尺寸要求:
    - 芯线压接高度:0.79 mm ~ 0.84 mm(SHKV 0.5 mm²)
    - 绝缘压接高度:2.15 mm ~ 2.25 mm(SHKV 0.5 mm²)
    - 压接强度:58.8 N (6.0 kgf) 以上

    3. 产品特点和优势


    - 高可靠性:经过严格测试,确保在恶劣环境下依然保持稳定可靠的连接性能。
    - 广泛的适用性:适用于多种电线尺寸和规格,满足不同应用场景的需求。
    - 简便安装:易于操作,适用于各种复杂连接需求。
    - 卓越的机械性能:高强度的压接设计,确保连接处不易松动,延长使用寿命。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子系统中,用于连接传感器和控制模块。
    - 在工业自动化设备中,用于连接PLC和伺服电机。
    使用建议:
    - 在进行压接操作前,务必确认电线尺寸与压接机的匹配情况。
    - 使用正确的工具进行压接,避免因工具不当导致的压接不良。
    - 定期检查连接部位的稳固性和绝缘性能,确保长期稳定的运行。

    5. 兼容性和支持


    - 兼容性:MUO 2.5 mm Wire to Wire Crimp Terminal B1 可以与多种标准连接器配合使用,提供灵活的连接选择。
    - 支持服务:MOLEX Electronic Technologies, LLC 提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题:压接后的绝缘压接高度不一致。
    - 解决方案:调整压接机的设置,根据实际电线尺寸重新设定压接高度。

    - 问题:连接不稳定。
    - 解决方案:检查电线尺寸是否符合要求,确认压接过程中是否存在错误操作。

    7. 总结和推荐


    综上所述,MUO 2.5 mm Wire to Wire Crimp Terminal B1 在技术参数、产品特点、应用场景等方面均表现出色,具有广泛的应用前景。建议在需要高可靠性和灵活性的场合优先考虑使用该产品。

5055979000参数

参数
线规 20-22 AWG
触头镀层
触头端接 压接
触头镀层厚度 700nm
类型 带印记
安装方式 压入式
零件状态 在售
包装方式 卷带包装

5055979000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5055979000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 5055979000 5055979000数据手册

5055979000封装设计

查看详情并下载
Symbol
Footprint
3D Model
