5040511201

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 压接连接器外壳, 12路, 1.5mm节距, 1行
供应商型号: 14M-5040511201
供应商: 云汉优选
标准整包数: 1

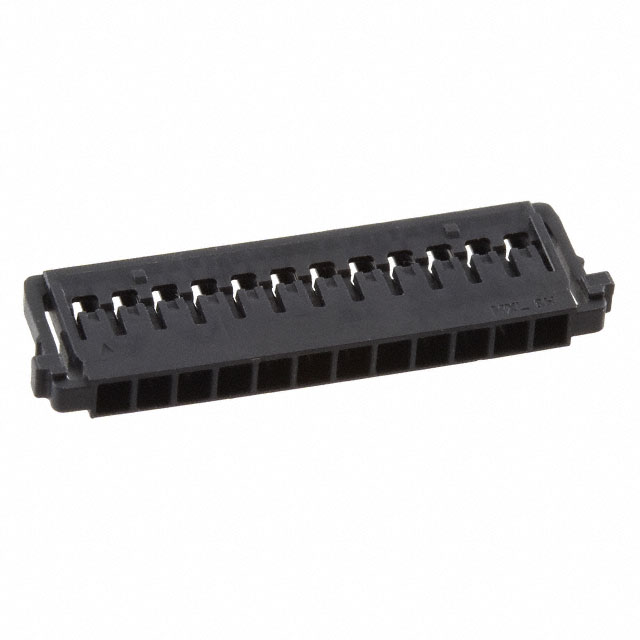

MOLEX 矩形连接器 - 外壳 5040511201

5040511201概述

    # Pico-Lock 1.5 系列电子连接器技术手册

    产品简介


    Pico-Lock 1.5 系列电子连接器是一种高性能的小型化连接解决方案,适用于多种电子设备和系统。此系列连接器提供2至12电路选项,具有紧凑的设计和卓越的锁紧机制,确保稳定可靠的电气连接。产品广泛应用于消费电子、工业控制、通信设备和汽车电子等领域。
    主要功能:
    - 提供稳定的电气连接
    - 具备独特的锁定机构以防止意外松脱
    - 高度适应性强,支持多种电路配置
    应用领域:
    - 消费电子设备
    - 工业自动化系统
    - 数据通信网络
    - 汽车电子模块

    技术参数


    | 参数名称 | 规格范围 |

    | 电路数量 | 2-4个电路,5-12个电路 |
    | 插针间距 | 1.5 mm |
    | 锁扣类型 | 安全锁定结构 |
    | 材质 | 聚酰胺(PA),UL94-V0 黑色 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘电阻 | >100 MΩ |
    | 接触电阻 | ≤20 mΩ |
    | 插拔寿命 | ≥500次循环 |

    产品特点和优势


    Pico-Lock 1.5 系列连接器具备以下显著特点:
    - 高效空间利用率:紧凑设计,适合狭小空间应用。
    - 高可靠性:采用牢固的锁定机制,确保长时间使用无故障。
    - 多样化配置:可选不同电路数量,满足多样化的客户需求。
    - 环保认证:符合ELV及RoHS标准,绿色环保。
    这些特点使Pico-Lock 1.5系列成为高端电子设备的理想选择,在性能、成本和技术支持方面均表现出色。

    应用案例和使用建议


    应用案例
    Pico-Lock 1.5 系列连接器已成功应用于多个关键领域:
    - 在消费电子产品中用于内部模块间的高速数据传输。
    - 在工业自动化设备中实现可靠信号连接。
    使用建议
    - 在安装前请仔细检查接头与配套端子是否匹配。
    - 确保操作环境湿度不超过规定范围,避免水汽侵入。
    - 定期检查连接器的状态,及时更换磨损部件。

    兼容性和支持


    Pico-Lock 1.5 系列连接器设计为与特定端子型号(如504052)完全兼容,且提供详细的装配说明文档(AS-504051-001)。制造商还提供全面的技术支持服务,包括产品定制、样品测试和批量生产咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确插入 | 确认接头方向和锁扣状态是否正确 |
    | 插拔时感觉过紧 | 检查是否有异物阻碍或润滑不足 |
    | 长期使用后接触不良 | 更换老化或损坏的连接器组件 |

    总结和推荐


    Pico-Lock 1.5 系列电子连接器以其卓越的性能、灵活性和可靠性,在众多应用场景中展现出强大的市场竞争力。其适中的价格和完善的售后服务进一步增强了其吸引力。因此,强烈推荐该系列产品用于需要高精度和稳定性连接的应用场景。
    如果您正在寻找一款高效、安全且易于维护的连接解决方案,Pico-Lock 1.5 系列将是您的最佳选择!

5040511201参数

参数
触头类型 Female Blade Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 12pin
类型 Friction Lock,Receptacle
颜色 黑色
长*宽*高 21.95mm*16.5mm*1.92mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

5040511201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5040511201数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5040511201 5040511201数据手册

5040511201封装设计

查看详情并下载
Symbol
Footprint
3D Model
