906351263

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: 莫仕 IDC连接器, QF-50系列, 母座, 26路, 2行, 2.54mm节距, 电缆安装
供应商型号:
供应商:
标准整包数: 0

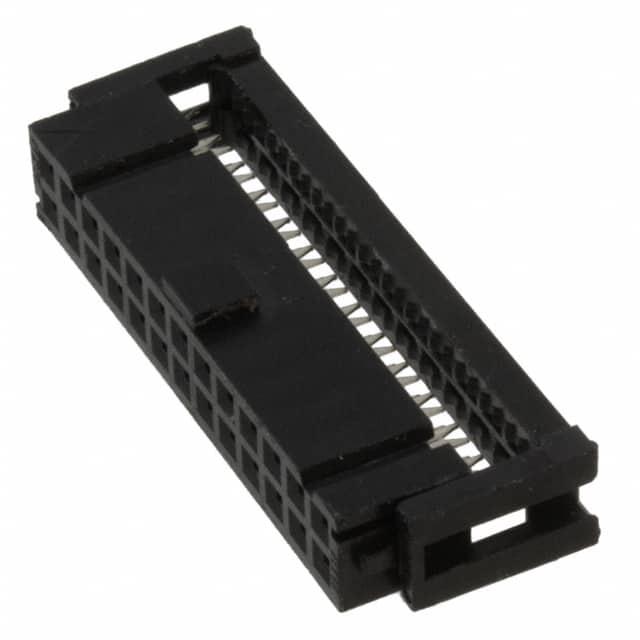

MOLEX 矩形连接器 - 外壳 906351263

906351263概述

    Qik Flecs Single Beam Female Assembly 技术手册

    1. 产品简介


    Qik Flecs Single Beam Female Assembly 是一款专为电子设备设计的单波束连接器组件,主要用于高密度电路板的应用中。这种连接器具有出色的电性能和机械强度,适用于多种工业及消费电子设备。

    2. 技术参数


    - 尺寸单位:毫米(mm)
    - 比例尺:4:1
    - 材料:
    - 外壳:聚酯树脂,玻璃纤维增强,阻燃等级UL 94V-0,颜色黑色。
    - 端子:磷青铜。
    - 终端电镀选项:
    - 90635-1:接触区域金闪镀层 0.1µm 最小,绝缘区域锡镀层 1µm 最小,镍镀层 1µm 最小。
    - 90635-2:接触区域金镀层 0.76µm 最小,绝缘区域锡镀层 1µm 最小,镍镀层 1µm 最小。
    - 90635-3:接触区域金镀层 0.38µm 最小,绝缘区域锡镀层 1µm 最小,镍镀层 1µm 最小。
    - 工作电压和电流:参见产品规格表(PS: 99020-0015)。
    - 适用线径:26 & 28 AWG绞合线(7根导体),28 AWG实心线最大绝缘外径1.14 mm,中心距1.27 mm。
    - 安装尺寸:
    - 尺寸E(总高度):组装后的电缆高度。不带应力缓解件时,E = 10.5 mm(参考值)。带MOLEX 90170应力缓解件时,E = 15.2 mm(最大值)。压缩时,E = 14.5 mm(参考值)。
    - 公差:角度公差 ± °,具体数值见文档。

    3. 产品特点和优势


    - 高强度材料:外壳采用阻燃材料,提高安全性和耐用性。
    - 多样化的电镀选择:提供不同的镀层选项,以满足不同应用场景的需求。
    - 灵活的配线能力:支持多种线径的电线,增加了使用的灵活性。
    - 精确的尺寸控制:通过严格的公差控制,确保连接器的一致性和可靠性。

    4. 应用案例和使用建议


    - 应用案例:用于需要高密度布线的工业控制系统、通信设备及消费电子产品。
    - 使用建议:确保正确选择端子电镀选项,以适应特定的应用要求。建议使用指定的应力缓解件,以增加连接器的可靠性。

    5. 兼容性和支持


    - 兼容性:与MOLEX 90170应力缓解件兼容。
    - 支持:详细的产品规格和应用指南可以在PS: 99020-0015中找到。如需更多技术支持,请联系制造商。

    6. 常见问题与解决方案


    - 问题1:连接器不稳定。
    - 解决方案:检查安装是否正确,确保所有部件都按规范装配。
    - 问题2:信号传输不良。
    - 解决方案:确认终端电镀选择是否符合应用需求。如需要,重新评估并调整电镀选项。

    7. 总结和推荐


    Qik Flecs Single Beam Female Assembly 在工业和消费电子领域的应用中表现出色。其高强度材料、多样化的电镀选择和精确的尺寸控制使其成为市场上值得信赖的选择。强烈推荐使用这款连接器以提高系统的可靠性和效率。
    该产品的综合评估表明,它在各种应用场景中均表现出色。考虑到其高性价比和良好的市场口碑,我们强烈推荐该产品。

906351263参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 -
针脚数 26pin
类型 Receptacle
长*宽*高 37.62mm*7.0866mm*7.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 盒装,托盘

906351263厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

906351263数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 906351263 906351263数据手册

906351263封装设计

查看详情并下载
Symbol
Footprint
3D Model
