2077760002

产品分类: 矩形连接器 - 触头
厂牌: MOLEX

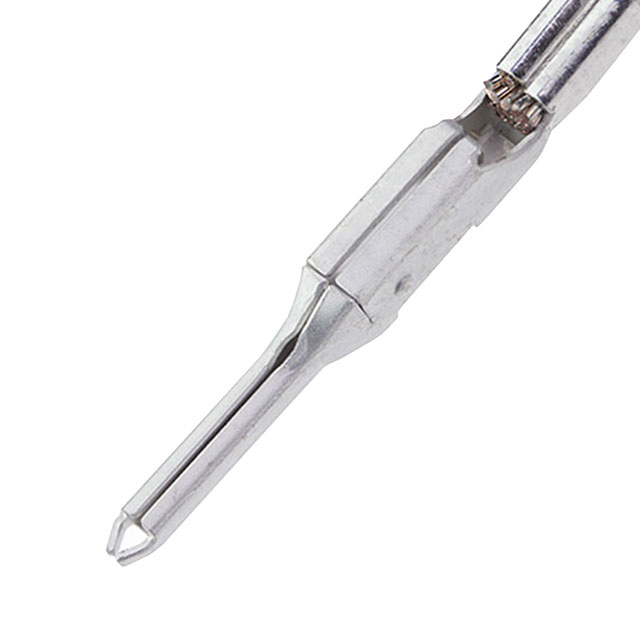

产品描述: Molex, Squba 3.6 Male Crimp Terminal 18AWG 207776-0002
供应商型号: WM27008TR-ND
供应商: Digi-Key
标准整包数: 5000
MOLEX 矩形连接器 - 触头 2077760002

2077760002概述

    Squba 3.6 插头技术手册

    1. 产品简介


    Squba 3.6 插头是一款高可靠性的密封型线对线连接器,适用于电源、信号传输及电线连接的应用场合。它采用了铜合金材料,表面进行镀锡处理,保证了良好的导电性能和机械强度。其主要特点包括耐久性强、易于安装且应用广泛。该插头适合用于汽车、家电、工业控制等多个领域,是电子设备中不可或缺的关键组件。

    2. 技术参数


    - 额定电流:最大11.5A
    - 最高电压:600V
    - 最大插拔次数:25次
    - 接触材质:铜合金
    - 表面镀层:铜合金镀锡(接触面和终端)
    - 净重:0.154g
    - 包装方式:卷盘式(Reel)
    - 电线绝缘直径:1.46mm至2.10mm
    - 适用线径:18 AWG,20 AWG
    - 端接接口方式:压接或压缩
    - 兼容型号:FA2机械送料压接机(2130690900),手动压接工具(2133090100, 2133090200),拆卸工具(638248900)

    3. 产品特点和优势


    - 高可靠性:采用铜合金材料并镀锡,确保连接稳定性和长久耐用性。
    - 高性能:最高承受600V电压,满足各种高压应用需求。
    - 易安装:压接或压缩接口方式简单便捷,适合快速组装生产。
    - 多用途:适用于多种电气应用,包括电源和信号传输。

    4. 应用案例和使用建议


    - 汽车电子系统:例如车载音响、车灯控制模块等。
    - 家电设备:如冰箱、洗衣机内部电路连接。
    - 工业控制系统:用于工厂自动化设备间的连接。
    使用建议:
    - 确保压接工具的选择正确以获得最佳效果。
    - 按照制造商的指示操作,避免不当的安装导致连接失效。

    5. 兼容性和支持


    - 兼容性:与FA2机械送料压接机(2130690900)等工具兼容。
    - 支持服务:供应商提供全方位的技术支持和维护服务,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - Q: 压接后接触不良
    - A: 确保电线剥皮长度合适,压接工具压接到位。
    - Q: 插头无法插入
    - A: 检查插头和插座是否匹配,确保无异物阻碍。
    - Q: 连接处温度过高
    - A: 检查电线和插头连接是否牢固,确认没有松动或虚接现象。

    7. 总结和推荐


    Squba 3.6 插头凭借其高可靠性和多功能性,适用于多种电子设备的连接需求。其卓越的性能和广泛的适用范围使其在市场上具备强大的竞争力。综上所述,推荐在需要高性能、高可靠性的电子连接场景中使用该产品。

2077760002参数

参数
触头端接 压接
触头镀层厚度 2.54μm
类型 功率,矩形连接器-触头
线规 18-20 AWG
触头镀层
长*宽*高 2.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

2077760002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2077760002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 2077760002 2077760002数据手册

2077760002封装设计

查看详情并下载
Symbol
Footprint
3D Model
