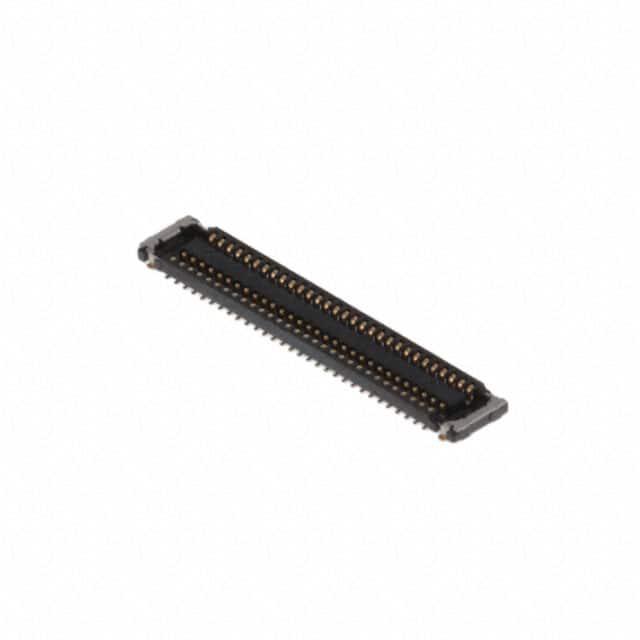

5037726010

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Receptacle 400μm 2 60pin 800μm 650μm 金 贴片安装 14.4mm(长度)*2.5mm(高度)
供应商型号: 5037726010
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5037726010

5037726010概述

    # 产品技术手册解析:503772系列电子元器件

    产品简介


    产品类型
    503772系列是Molex电子技术公司生产的一种用于连接器的电子元器件,主要作为嵌合相对手件503776系列的配套产品。这些连接器广泛应用于各类电子产品中,提供可靠的电连接。
    主要功能
    该系列产品主要用于电路板之间的连接,支持高密度布线和可靠插拔操作,适用于通信设备、计算机硬件、工业自动化等领域。
    应用领域
    - 通信设备:如路由器、交换机等。
    - 计算机硬件:主板接口连接。
    - 工业自动化:机器人控制单元的连接部件。
    - 消费类电子:智能手机、平板电脑等内部组件间的连接。

    技术参数


    以下是根据技术手册提取的主要技术规格:
    | 参数名称 | 具体数值 |

    | 角度公差 | ±3.0° |
    | 极限尺寸精度 | 4位小数:±0.03;3位小数:±0.03 |
    | 2位小数:±0.05;1位小数:±0.1 |
    | 无小数:±0.2 |
    | 累积pitch | 40±0.2 |
    | 最大引脚平面度 | 60极以下:≤0.08 |
    | 60极以上:≤0.1 |
    此外,该系列连接器采用液晶聚合物(LCP)外壳,具有良好的机械强度和阻燃性能(UL94V-0)。终端为铜合金并镀金,增强了导电性和抗腐蚀能力。

    产品特点和优势


    - 高精度设计:通过严格的公差控制确保产品的稳定性和一致性。
    - 材料优质:选用高性能材料提高耐用性和使用寿命。
    - 兼容性强:专门设计用于与503776系列配合使用,简化组装流程。
    - 环保认证:符合ELV及RoHS标准,减少对环境的影响。

    应用案例和使用建议


    应用案例
    该连接器常用于高速数据传输的应用场景,例如服务器背板上的信号传输。其紧凑的设计使得它非常适合空间受限的设计需求。
    使用建议
    为了充分发挥503772系列的优势,在实际应用时应注意以下几点:
    - 在PCB布局时严格遵守推荐的最小间距和焊接区域规定。
    - 定期检查连接器的状态,确保长期使用的可靠性。
    - 在极端环境中使用时,考虑额外的防护措施以延长寿命。

    兼容性和支持


    503772系列设计为与503776系列完美匹配,保证了系统的整体性能。制造商提供了详尽的技术文档和支持服务,包括但不限于样品申请、技术支持热线以及在线资源库访问权限。

    常见问题与解决方案


    以下是一些常见问题及其对应的解决方法:
    - 问题1:连接器接触不良。
    - 解决方案:检查是否正确安装且清洁表面;必要时更换新的连接器。

    - 问题2:外观受损。
    - 解决方案:避免直接用手触碰连接器针脚,并按照指示进行储存。

    总结和推荐


    综上所述,503772系列是一款兼具高效能和低成本特性的优质电子元器件。它凭借卓越的质量控制体系、广泛的适用范围以及全面的技术支持成为众多专业人士的选择。对于需要高性能连接解决方案的应用场合,强烈推荐使用此款产品。

5037726010参数

参数
间距 400μm
排数 2
触头镀层
板上高度 650μm
针脚数 60pin
接合堆叠高度 800μm
触头镀层厚度 -
类型 Outer Shroud Contacts,Receptacle
长*宽*高 14.4mm(长度)*2.5mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

5037726010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5037726010数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5037726010 5037726010数据手册

5037726010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.0894
20+ ¥ 3.8849
库存: 120
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 40.89
