901362306

厂牌: MOLEX

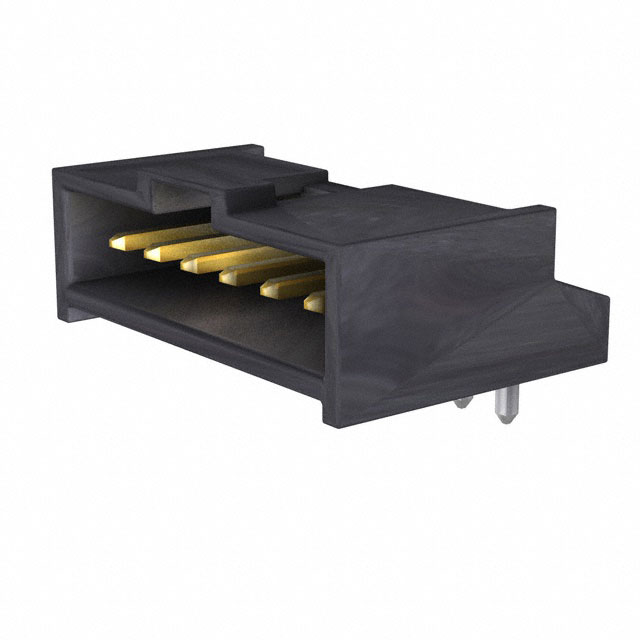

产品描述: Conn Shrouded Header (4 Sides) HDR 6 POS 2.54mm Solder RA Thru-Hole C-Grid III™ Tray
供应商型号: Q-901362306
供应商: 期货订购
标准整包数: 1360
MOLEX 矩形连接器 - 针座 - 公插针 901362306

901362306概述


    产品简介


    产品名称: C-GRID III 单排直插式遮蔽连接器
    产品类型: 直插式连接器
    主要功能: 用于电子电路板之间的连接,提供可靠且安全的信号传输通道
    应用领域: 广泛应用于通信设备、计算机硬件、工业自动化、医疗设备等领域

    技术参数


    | 参数 | 规格 |

    | 尺寸 (A x B x C) | 5.89mm x 4.06mm x 4.00mm |
    | 引脚直径 | 0.65mm |
    | 引脚材料 | 0.650mm方型黄铜丝 |
    | 外壳材料 | 15%玻璃纤维填充聚酯,UL 94V-0级黑色 |
    | 针脚间距 | 2.54mm |
    | 工作温度范围 | -40°C至85°C |
    | 额定电流 | 1.5A(每个触点) |
    | 绝缘电阻 | >100兆欧 |
    | 耐电压 | 500V AC @ 1分钟 |

    产品特点和优势


    独特功能:
    - 高可靠性: C-GRID III 单排直插式遮蔽连接器具有高强度结构设计,确保长期稳定运行。
    - 高密度设计: 可以容纳多至32个电路,适用于多种复杂应用场景。
    - 良好的防护能力: 内置遮蔽结构,可有效防止外部干扰,提高信号传输的稳定性。
    市场竞争力:
    - 广泛的适用性: 几乎适用于所有需要高密度连接的场合,是电子行业的一大利器。
    - 易于安装: 配备标准孔位,简化安装流程,提高了生产效率。

    应用案例和使用建议


    应用案例:
    C-GRID III单排直插式遮蔽连接器在通信基站中的广泛应用,用于连接控制模块与电源模块,提供了可靠的信号传输路径,保障了设备的稳定运行。
    使用建议:
    - 选择合适厚度的PCB板: 建议使用1.6mm厚的PCB板,以确保连接器的最佳性能。
    - 注意散热问题: 在高密度布线情况下,要确保散热良好,避免过热导致故障。
    - 定期检查维护: 建议定期检查连接器接触点,确保其处于良好状态,避免因接触不良引起的问题。

    兼容性和支持


    C-GRID III单排直插式遮蔽连接器支持多种引脚排列方式(如直插式、直角式等),能够与多种不同类型的电路板和其他电子元器件兼容。制造商提供详尽的技术支持和维护服务,确保客户在使用过程中得到最佳体验。

    常见问题与解决方案


    问题1:连接器信号传输不稳定
    解决方案: 检查PCB孔径大小和尺寸是否符合要求,调整焊接温度和时间,确保焊接质量。
    问题2:连接器耐久度不高
    解决方案: 确保选用符合标准的材料,进行合理的应力分析,并定期进行维护保养。
    问题3:引脚变形
    解决方案: 采用专用工具进行安装,避免使用非专业的安装方法导致引脚变形。

    总结和推荐


    综上所述,C-GRID III单排直插式遮蔽连接器凭借其高可靠性、高密度设计和良好的防护能力,成为众多电子系统中的理想选择。对于需要高精度和可靠性的应用场景,我们强烈推荐使用该产品。然而,用户在使用过程中仍需注意安装细节和后期维护,以保证最佳性能和使用寿命。

901362306参数

参数
类型 Header,Latch Holder
针脚数 6pin
排数 1
额定电流 3A
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 760nm
防护等级 -
间距-配接 2.54mm
长*宽*高 18.59mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901362306厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901362306数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901362306 901362306数据手册

901362306封装设计

查看详情并下载
Symbol
Footprint
3D Model
