702871067

厂牌: MOLEX
产品描述: 40pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 3.81μm 锡 黑色 通孔安装 50.8mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

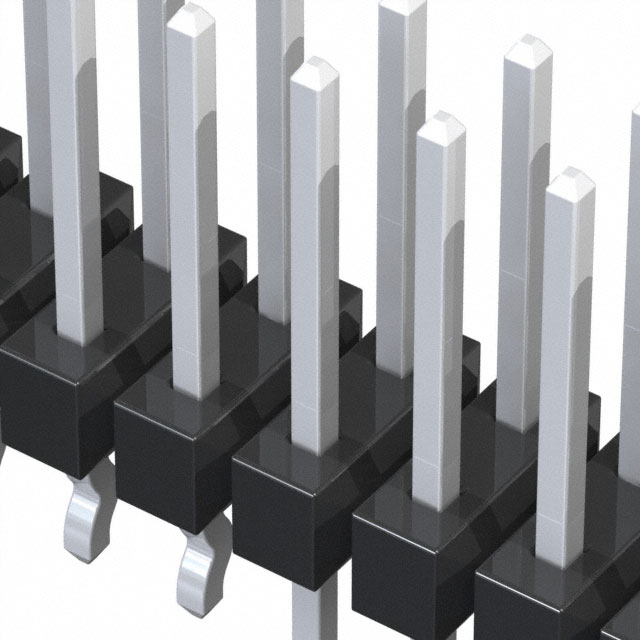

MOLEX 矩形连接器 - 针座 - 公插针 702871067

702871067概述

    高温高性能双排插座

    产品简介


    高温高性能双排插座是一种专为高可靠性要求的应用设计的连接器产品。它采用了双排结构设计,每一排包含了精密的方形铜合金针脚,间距为0.100英寸(2.54毫米)。每个插座具有两个保留尾端位置,可确保稳定的插拔操作。此产品适用于各种工业自动化、航空航天和汽车电子等领域,因其优异的耐温特性和卓越的电气性能而备受青睐。

    技术参数


    - 材料:
    - 插座主体:玻璃填充液晶聚合物,UL94V-0阻燃等级,黑色。
    - 针脚:镀镍及选择性镀金或镀锡的铜合金,确保良好的导电性和抗腐蚀性。
    - 尺寸规格:
    - 多种尺寸可选,从4电路到100电路不等,可适应不同应用场景。
    - 性能指标:
    - 推出力:至少3磅,确保可靠的固定性。
    - 焊接性:符合SMES-152标准,允许表面有微小孔洞。
    - 电气特性:
    - 接触电阻:≤5毫欧(初始值)。
    - 绝缘电阻:≥100兆欧。
    - 工作温度范围:
    - -55°C至+125°C。


    产品特点和优势


    - 高可靠性:采用耐高温材料,确保在极端环境下的稳定性。
    - 多功能性:提供多种电路数选择,满足多样化需求。
    - 易安装性:独特的针脚设计使其易于安装和拆卸。
    - 优良的电气性能:确保低接触电阻和高绝缘电阻,提高信号传输质量。

    应用案例和使用建议


    该双排插座广泛应用于各类电路板连接,如工业控制系统、通信设备、航空电子系统等。根据应用场合的不同,可以灵活选择不同的电路数。在安装过程中,建议仔细检查针脚的直度和对准情况,以确保最佳性能。此外,由于其较高的推出力,可能需要适当的工具辅助插拔操作。

    兼容性和支持


    - 兼容性: 本产品与标准双排插座相兼容,适用于大多数主流PCB板。
    - 支持服务: 厂商提供了详尽的技术文档和客户支持服务,以帮助解决安装和使用过程中的任何问题。

    常见问题与解决方案


    1. Q: 插座针脚出现弯曲怎么办?
    - A: 请使用合适的工具轻柔地调整针脚的位置,避免过度用力导致损坏。
    2. Q: 如何保证插座与PCB的良好接触?
    - A: 安装前确保插座针脚与PCB上的焊盘完全对齐,焊接时需均匀加热,以确保良好的电气连接。
    3. Q: 如何清洁插座以保持良好性能?
    - A: 可使用压缩空气吹去插座内部的灰尘,或者用专用清洁剂轻轻擦拭表面。

    总结和推荐


    综上所述,高温高性能双排插座是一款极具竞争力的产品,凭借其优秀的电气性能、可靠的工作环境和便捷的安装特性,在工业自动化、航空航天及汽车电子等行业具有广阔的应用前景。建议在选择连接器时优先考虑该产品,以满足高可靠性要求的应用需求。

702871067参数

参数
针脚数 40pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 3.81μm
长*宽*高 50.8mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

702871067厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871067数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871067 702871067数据手册

702871067封装设计

查看详情并下载
Symbol
Footprint
3D Model
