444281801

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 18pin 8.5A 5.08μm 锡 黑色 通孔安装 18.71mm(高度)
供应商型号: Q-444281801
供应商: 期货订购
标准整包数: 756

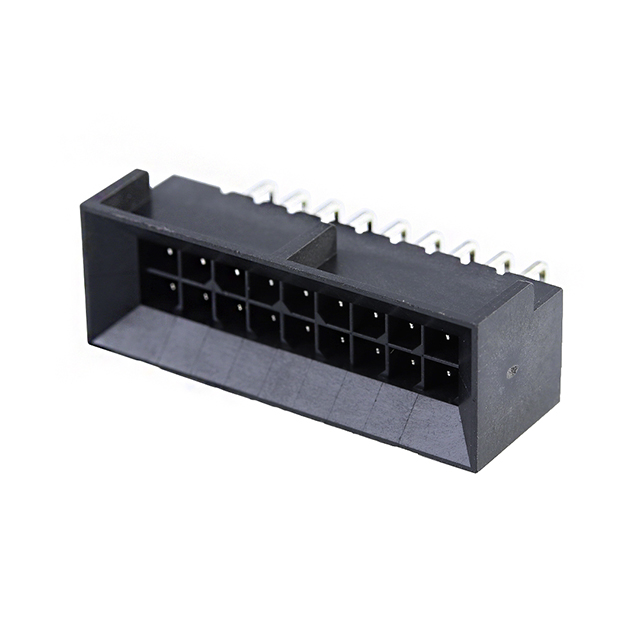

MOLEX 矩形连接器 - 针座 - 公插针 444281801

444281801概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款适用于多种应用的高可靠性连接器系统。其核心特性包括用于线束到板载系统的连接能力,提供20至30 AWG导线的压接技术,采用镀锡工艺。该系列包括面板安装式插头和插座、浮动面板插座以及垂直CPI头,适用于需要灵活连接的应用场景。

    2. 技术参数


    安全认证:
    - UL文件号: E29179
    - CSA认证: LR19980
    - IEC 61984认证: 测试结果符合IEC 61984标准,NRTL类型认证证书可向Molex申请。
    额定值:
    - 电压等级:
    - UL/CSA/IEC 250 V AC或DC
    - 特殊系列(如44428和45280)电压等级高达600 V AC或DC

    - 电流等级:
    - 单电路电流等级:UL/CSA 5A
    - 温度上升测试:最大+30°C(通过电流循环)
    - 导线规格:
    - 最大绝缘直径:
    - AWG 20: 1.85 mm (0.073英寸)
    - AWG 22: 1.85 mm (0.073英寸)
    - AWG 24: 1.85 mm (0.073英寸)
    - AWG 26: 1.27 mm (0.050英寸)
    - AWG 28: 1.27 mm (0.050英寸)
    - AWG 30: 1.27 mm (0.050英寸)

    3. 产品特点和优势


    Micro-Fit (3.0) BMI Floating Connector System 具有以下几个独特功能和优势:
    - 浮动设计: 允许一定程度的连接器错位,增强了连接的可靠性。
    - 高温度耐受性: 工作温度范围为-40°C到+105°C,适用于严苛的工业环境。
    - 多系列选择: 包括面板安装式插头、浮动面板插座和垂直CPI头等多种配置,满足不同需求。

    4. 应用案例和使用建议


    - 应用示例:
    - 汽车电子: 用于电池管理系统和传感器连接。
    - 工业自动化: 适用于复杂机器和控制系统中的信号传输。

    - 使用建议:
    - 接线注意事项: 确保导线的长度不受外部因素影响,保持终端的自由浮动状态。
    - 装配指导: 建议使用测试夹具进行连续性测试,避免直接使用标准配对部件。

    5. 兼容性和支持


    - 兼容性: 可以与其他兼容的导线和电气系统轻松集成。
    - 支持和服务: 提供详尽的技术文档和测试报告,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 连接器接触电阻异常增加。
    - 解决方案: 检查接线是否正确安装,确保导线压接良好;如有必要,重新压接或更换新的终端。

    - 问题: 插拔力不符合标准。
    - 解决方案: 检查连接器是否有污垢或磨损,清理后再次尝试;如仍存在问题,考虑更换新的连接器组件。

    7. 总结和推荐


    Micro-Fit (3.0) BMI Floating Connector System 是一款高性能、高可靠性的连接器系统,适合广泛的应用领域。其浮动设计和优良的电气性能使其成为众多应用场景的理想选择。推荐在汽车电子、工业自动化等领域中使用。

444281801参数

参数
触头镀层 - 配接
防护等级 -
颜色 黑色
类型 Header,Push-Pull
触头镀层厚度 - 配接 5.08μm
排数 2
额定电流 8.5A
针脚数 18pin
间距-配接 3mm
长*宽*高 18.71mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘

444281801厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444281801数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444281801 444281801数据手册

444281801封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
756+ ¥ 14.7256
库存: 75600
起订量: 756 增量: 756
交货地:
最小起订量为:756
合计: ¥ 11132.55
