5044491007

厂牌: MOLEX
产品描述: Header,Latch Holder 1mm 1 10pin 1A 25nm 金 贴片安装 12.24mm(长度)*5.07mm(高度)
供应商型号: WM20854TR-ND
供应商: Digi-Key
标准整包数: 1

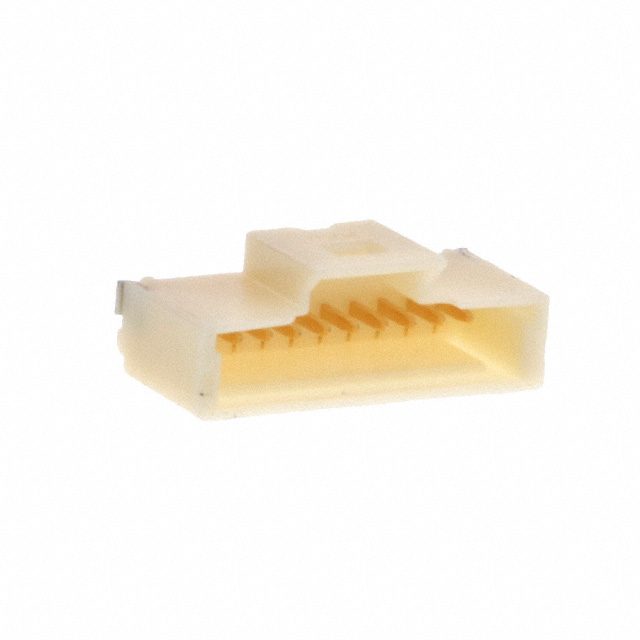

MOLEX 矩形连接器 - 针座 - 公插针 5044491007

5044491007概述


    产品简介


    本电子元器件是Molex公司生产的Pico-Clasp系列的PCB Header,具有1.00mm的间距,单排垂直安装,表面贴装(Surface Mount)设计。该产品采用磷青铜材料,金锡合金电镀,具有内正锁机构,能够承受高达30次的插拔操作。该产品的电路数量为10路,可承载的最大电流为1.0A,最高电压可达100V AC(RMS)或DC。其主要应用领域包括信号传输和板对板连接。通过其紧凑的设计和高效的电气性能,该产品在通信、计算机、消费电子等领域得到广泛应用。

    技术参数


    - 物理参数
    - 间距(Pitch):1.00mm
    - 电路数量(Circuits):10
    - 电路(最大):10
    - 颜色(Resin Color):自然色(Natural)
    - 锁定机制:内正锁
    - 极化:与配对零件极化
    - 插拔次数(Durability):30次
    - 温度范围(Operating Temperature Range):-40°C至+85°C
    - 包装方式:带状盘包装
    - 重量(Net Weight):209.000/mg
    - 导体尺寸:0.10µm金电镀
    - 插拔方式:真空吸拾带
    - 质量材料:磷青铜
    - 阻燃材料:聚酰胺
    - 电气参数
    - 最大电流(Current):1.0A
    - 最高电压(Voltage):100V AC(RMS)/DC
    - 其他参数
    - 密封性:完全密封(Shrouded)
    - 表面处理:金电镀

    产品特点和优势


    Pico-Clasp系列的PCB Header具有诸多优势,使其在竞争激烈的市场中脱颖而出。首先,该产品的1.00mm间距设计非常适合高密度的PCB设计需求,能够在有限的空间内实现更多的电路连接。其次,其耐久性高达30次插拔,远超行业标准,保证了长时间稳定可靠的工作。此外,该产品通过了严格的电气测试,具备优良的电流承载能力和电压稳定性,适用于多种复杂的信号传输场合。再者,它的材料选用(磷青铜和聚酰胺)赋予了其良好的机械强度和耐腐蚀性能,确保长期使用寿命。

    应用案例和使用建议


    Pico-Clasp系列PCB Header广泛应用于信号传输和板对板连接,特别适合于高密度PCB的设计需求。例如,在通信设备中,该产品可以用于多通道的数据传输;在计算机系统中,可用于内部各模块之间的连接。对于使用建议,首先要注意PCB的热设计,确保在高温环境下也能正常工作;其次,在装配时要严格遵守制造商的工艺要求,以确保接插件的稳固性和可靠性;最后,在使用过程中定期进行检查和维护,以确保其长期稳定运行。

    兼容性和支持


    Pico-Clasp系列的PCB Header在设计上兼容多种类型的连接器和PCB布局,能够轻松集成到现有的系统中。制造商提供详尽的技术支持文档,包括详细的安装指南、使用手册以及故障排除文档,帮助用户更好地理解和使用该产品。同时,还提供相应的配件和服务支持,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问:该产品能否承受高温环境?
    - 答:可以,该产品的温度范围为-40°C至+85°C,适用于各种复杂的工作环境。
    2. 问:如何确保装配时的稳固性?
    - 答:严格按照制造商的装配指南进行操作,特别是关于焊接和压接的要求。
    3. 问:如何判断产品的使用寿命?
    - 答:根据其耐久性30次插拔的标准,定期检查接插部位是否有磨损,若发现磨损应及时更换。

    总结和推荐


    综上所述,Pico-Clasp系列的PCB Header是一款高性能的产品,凭借其出色的电气性能、长寿命和广泛的适用范围,在众多应用领域中表现出色。我们强烈推荐该产品给那些需要高密度PCB设计和可靠信号传输的用户。无论是用于通信设备还是计算机系统,Pico-Clasp系列PCB Header都能够满足高标准的需求,带来可靠的性能和稳定的使用体验。

5044491007参数

参数
类型 Header,Latch Holder
防护等级 -
额定电流 1A
间距-配接 1mm
针脚数 10pin
排数 1
颜色 -
触头镀层厚度 - 配接 25nm
触头镀层 - 配接
长*宽*高 12.24mm(长度)*5.07mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

5044491007厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5044491007数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5044491007 5044491007数据手册

5044491007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1100+ $ 0.86 ¥ 7.1275
2200+ $ 0.819 ¥ 6.7874
5500+ $ 0.7677 ¥ 6.3627
7700+ $ 0.7498 ¥ 6.2136
11000+ $ 0.7311 ¥ 6.0593
库存: 1100
起订量: 1100 增量: 1
交货地:
最小起订量为:1100
合计: ¥ 7840.25
