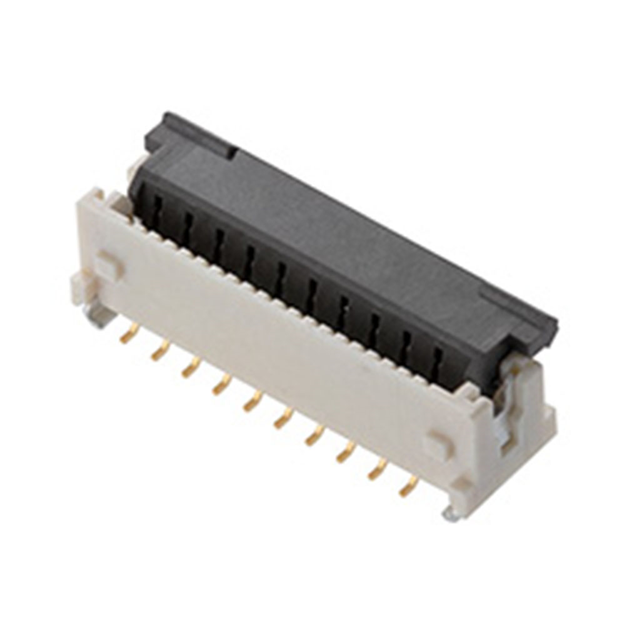

5019515030

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 50pin 4.6mm FFC,FPC 500mA 金 底部 贴片安装
供应商型号: 5019515030
供应商: 云汉优选
标准整包数: 1
MOLEX FFC/FPC连接器 5019515030

5019515030概述


    产品简介


    本文将介绍一种适用于低卤素环境的电子元器件——柔性印刷电路连接器(Flexible Printed Circuit Connector,简称FPC连接器)。该产品设计用于垂直安装,具有易安装和高性能的特点。其主要应用于消费电子、工业自动化、医疗设备和通信设备等领域,尤其是在需要紧凑设计和可靠连接的应用场景中表现出色。

    技术参数


    | 参数名称 | 技术规格 |

    | 连接器中心到引脚距离 | 40 mm ±0.2 mm |
    | 累积节距(Cumulative Pitch) | 40 mm ±0.2 mm |
    | 载带宽度(Carrier Tape Width) | 16 mm / 24 mm / 32 mm / 44 mm / 56 mm |
    | 卷盘直径(Reel Diameter) | φ80 mm / φ380 mm ±2 mm |
    | 拉力测试(Pull Test) | 规范见IEC60286-3标准 |
    | 材料 | 载带:聚苯乙烯(Polystyrene) |
    覆盖带:聚酯薄膜、聚乙烯(Polyethylene terephthalate, Polyethylene) |
    卷盘:聚苯乙烯,含回收材料 |

    产品特点和优势


    该FPC连接器具有以下显著特点:
    1. 易安装性:专为垂直安装设计,确保连接器容易插拔,减少了组装过程中的复杂性。
    2. 低卤素材料:采用低卤素材料,有助于减少环境污染,符合环保要求。
    3. 可靠性:通过严格的可靠性测试,确保在不同工作环境下的稳定性和耐用性。
    4. 高精度:设计时采用了精密的制造工艺,确保产品尺寸和形状的一致性,提高产品适用性和互换性。

    应用案例和使用建议


    应用案例
    - 消费电子:如智能手机和平板电脑的内部连接。
    - 工业自动化:在机器人和其他自动化设备中的柔性线路板连接。
    - 医疗设备:在某些医疗仪器中的高精度线路板连接。
    使用建议
    1. 载带管理:使用前确保载带处于良好状态,避免受到机械损伤。
    2. 环境控制:保持存放环境干燥,避免湿度过高导致载带变形。
    3. 正确放置:在焊接过程中,确保连接器正确放置在载带上,以保证电气接触良好。

    兼容性和支持


    该FPC连接器具有较高的通用性,可与多种型号的柔性印刷电路板(FPC)兼容。同时,供应商提供详细的安装指南和技术支持,帮助用户更好地理解和使用该产品。此外,客户还可以根据具体需求定制产品规格和包装形式。

    常见问题与解决方案


    1. 问题:连接器无法正常插入
    - 解决方法:检查连接器与载带是否对齐,确保插入时无误。
    2. 问题:焊接后出现松动
    - 解决方法:检查焊点质量,确保焊锡充分渗透并牢固固定。
    3. 问题:无法实现良好电气接触
    - 解决方法:检查载带和连接器是否干净,无污染物影响。

    总结和推荐


    综上所述,这款FPC连接器凭借其易安装、高可靠性和低卤素特性,在多个领域具有广泛的应用前景。特别是对于那些追求高效能、高可靠性的应用场景,它无疑是理想的选择。强烈推荐在消费电子、工业自动化和医疗设备等领域中使用该产品。通过遵循正确的使用和维护方法,可以最大限度地发挥其优势,满足各种复杂的实际需求。

5019515030参数

参数
外壳颜色 -
间距 500μm
额定电流 500mA
扁平柔性类型 FFC,FPC
触头镀层
端接 焊盘
针脚数 50pin
连接器/触头类型 底部
板上高度 4.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
