430452224

厂牌: MOLEX

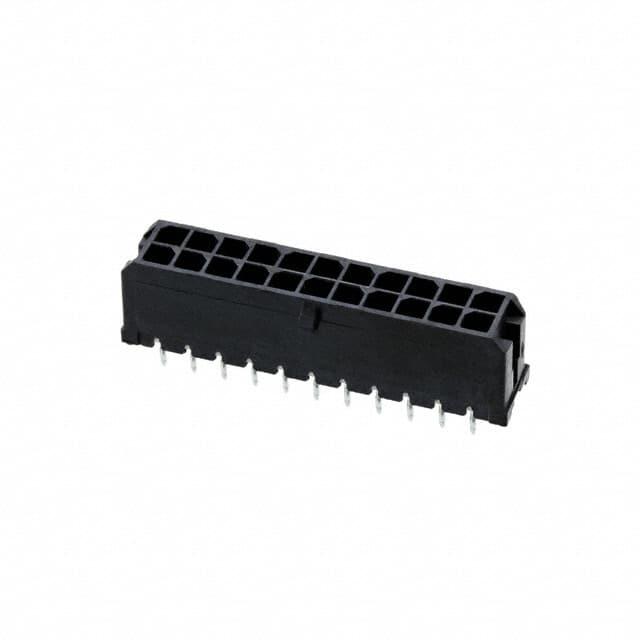

产品描述: Molex 3.0mm间距22p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: Q-430452224
供应商: 期货订购
标准整包数: 576
MOLEX 矩形连接器 - 针座 - 公插针 430452224

430452224概述


    产品简介


    Micro-Fit 双排连接器是一款专为电线与板端及电线与电线之间提供可靠连接的高性能解决方案。此系列产品包含多个组件,如公头(43020)、母头(43025)、TPA 母头(172952)及其相应的接线端子(43030 和 43031)。它们适用于多种电子设备,包括工业控制、通信系统、医疗设备和消费电子产品等领域。

    技术参数


    - 电气特性
    - 电压等级:最大 600 VAC 或 250 VDC
    - 电流等级:最大 8 安培(视具体电路情况而定)
    - 导电性能:接触电阻初始最大值为 10 毫欧姆;端子电阻初始最大值为 5 毫欧姆
    - 物理特性
    - 接触方式:压接式
    - 插拔力:插接最大 8.0 牛顿(1.8 磅),拔出最小 2.4 牛顿(0.5 磅)
    - 机械强度:终端拉出力最小 89.0 牛顿(20.0 磅)
    - 环境条件
    - 工作温度范围:-40°C 到 +105°C
    - 热老化测试:240 小时 105°C 或 500 小时 85°C

    产品特点和优势


    - 高可靠性:通过多项电气和机械测试,确保连接器在各种严苛环境下仍能保持稳定性能。
    - 广泛的适用性:适用于不同种类的电缆,包括从 18 AWG 到 30 AWG 的多股铜线。
    - 易于安装:采用压接技术,便于快速安装且不易损坏。
    - 优良的绝缘性能:初始绝缘电阻高达 1000 兆欧姆,保证了高度安全性能。

    应用案例和使用建议


    Micro-Fit 连接器常用于工业自动化设备中,例如 PLC 控制系统、伺服驱动器及传感器模块之间的信号传输。对于实际安装,建议对每根线缆进行单独压接,并在安装后进行导通性检查以确保连接无误。此外,在高温环境下使用时需特别注意连接器的热稳定性。

    兼容性和支持


    - 兼容性:该系列连接器可与其他 Micro-Fit 产品无缝对接,形成统一的连接系统。
    - 厂商支持:Molex 公司提供详尽的技术文档和客户支持服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题一:插拔过程中发生断开
    - 解决方法:确保正确的插入力和拔出力,并定期检查连接器是否清洁无尘。
    - 问题二:接触电阻异常升高
    - 解决方法:重新压接端子,确保压接工具使用正确且压力适当。

    总结和推荐


    总体而言,Micro-Fit 双排连接器凭借其卓越的电气性能和坚固的机械结构,在众多应用场景中表现出色。特别是其优秀的导电能力和广泛的适用范围,使其成为各种工业应用的理想选择。强烈推荐在要求高性能连接解决方案的项目中使用该产品。

430452224参数

参数
颜色 黑色
针脚数 22pin
排数 2
类型 Header,Locking Ramp
防护等级 -
额定电流 8A
触头镀层 - 配接
触头镀层厚度 - 配接 1.52μm
间距-配接 3mm
长*宽*高 8.77mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430452224厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452224数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452224 430452224数据手册

430452224封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
576+ ¥ 11.6243
库存: 57600
起订量: 576 增量: 576
交货地:
最小起订量为:576
合计: ¥ 6695.59
