436500924

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 9pin 5A 2.54μm 锡 黑色 贴片安装 34.63mm(长度)*5.57mm(高度)
供应商型号: Q-436500924
供应商: 期货订购
标准整包数: 1000

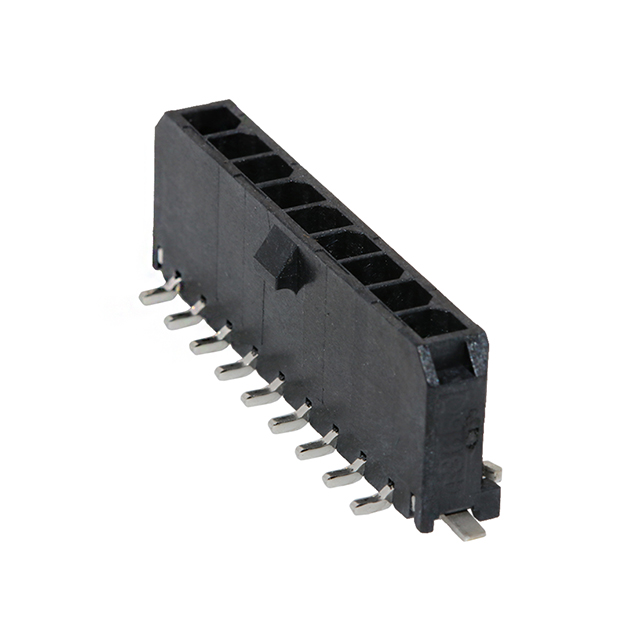

MOLEX 矩形连接器 - 针座 - 公插针 436500924

436500924概述

    MICRO-FIT (3.0) VERTICAL SMT NAILS 技术手册

    产品简介


    MICRO-FIT (3.0) 垂直表面贴装型钉状连接器是一种适用于单排线布局的小型连接器,广泛应用于多种电子设备中。这些连接器采用锡合金端子材料,适合表面贴装技术(SMT),确保在紧凑空间内实现可靠的电气连接。

    技术参数


    - 端子材料: 锡合金
    - 尺寸: 钉状高度 0.161 ± 0.014 mm,宽度 1.27 mm
    - 公差: 0.5°
    - 表面处理: 灰锡/镍镀层,厚度 > 0.000050 mm
    - 工作温度范围: -40°C 到 +85°C
    - 焊接要求: 最大端子高度 0.15 mm
    - 包装方式: 每个包装含 24 个组件,使用塑料托盘(SMT带和卷)

    产品特点和优势


    - 高可靠性: 锡合金端子保证了长久的使用寿命和稳定的电气连接。
    - 紧凑设计: 小巧的外形使其适合在空间有限的应用中使用。
    - 高密度连接: 单排布局确保了高效的空间利用。
    - 环保材料: 符合严格的环保标准,适用于现代电子产品设计。

    应用案例和使用建议


    应用案例:
    1. 消费电子: 用于手机、平板电脑和其他便携式设备内部的电路板连接。
    2. 工业控制: 适用于工业自动化设备中的精密电路连接。
    3. 汽车电子: 在汽车传感器和控制系统中的信号传输。
    使用建议:
    - 组装时注意防静电措施, 以避免端子受损。
    - 焊接过程中需严格控制温度, 以防止过度热冲击。
    - 在设计电路板布局时, 确保各引脚之间的间距满足标准,防止短路风险。

    兼容性和支持


    该产品与 MICRO FIT (3.0) 插座系列 43645 兼容,便于进行模块化设计。制造商提供了详尽的技术支持文档和维护指南,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时端子损坏 | 调整焊接温度和时间,严格按照制造商的指导书操作。 |
    | 端子位置偏移 | 检查组装工艺,确保焊接过程中的稳定性和准确性。 |
    | 连接不稳固 | 重新检查焊接质量和表面处理情况,确保符合标准。 |

    总结和推荐


    MICRO-FIT (3.0) 垂直表面贴装型钉状连接器以其高可靠性、紧凑设计和广泛应用范围脱颖而出。适用于各种电子设备的内部连接需求,尤其是对空间有严格要求的应用场合。强烈推荐此产品,尤其在需要可靠、高效的电气连接解决方案时。

436500924参数

参数
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
防护等级 -
颜色 黑色
额定电流 5A
排数 1
间距-配接 3mm
针脚数 9pin
触头镀层 - 配接
长*宽*高 34.63mm(长度)*5.57mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

436500924厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500924数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500924 436500924数据手册

436500924封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.1404
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 10140.4
