638191100

产品分类: 线缆工具
厂牌: MOLEX

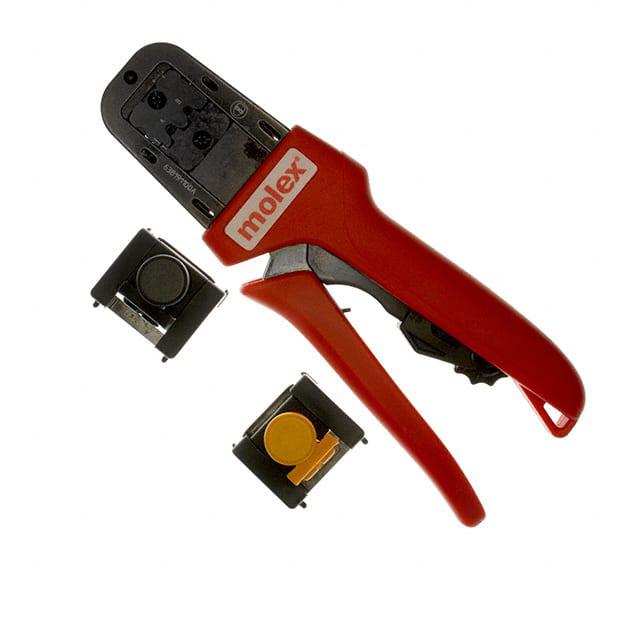

产品描述: Molex 手动压线钳 PremiumGrade系列, 用于引脚和插座触点
供应商型号: SR-638191100
供应商: 海外现货
标准整包数: 25
MOLEX 线缆工具 638191100

638191100概述


    产品简介


    本手册介绍了Molex公司的手持式压接工具(Hand Crimp Tool),用于加工直径为0.093英寸(2.36毫米)和0.125英寸(3.18毫米)的Pin和Socket压接终端以及Commoning压接终端。这些终端通常应用于14-20 AWG(2.08-0.52平方毫米)和16-18 AWG(1.31-0.82平方毫米)的电线。本工具是WHMA-IPCA620 Class 2标准认证的,符合RoHS标准。

    技术参数


    - 适用终端规格:
    - 2.36毫米(0.093英寸)直径,14-20 AWG(2.08-0.52平方毫米)
    - 3.18毫米(0.125英寸)直径,16-18 AWG(1.31-0.82平方毫米)

    - 终端型号及规格:
    - 系列1189:
    - AWG 14: 压缩高度 1.62 - 1.72 mm,宽度 0.064 - 0.068 mm
    - AWG 16: 压缩高度 1.46 - 1.56 mm,宽度 0.057 - 0.061 mm
    - AWG 18: 压缩高度 1.35 - 1.45 mm,宽度 0.053 - 0.057 mm
    - AWG 20: 压缩高度 1.30 - 1.40 mm,宽度 0.051 - 0.055 mm
    - 系列1190:
    - AWG 14: 压缩高度 1.62 - 1.72 mm,宽度 0.064 - 0.068 mm
    - AWG 16: 压缩高度 1.46 - 1.56 mm,宽度 0.057 - 0.061 mm
    - AWG 18: 压缩高度 1.35 - 1.45 mm,宽度 0.053 - 0.057 mm
    - AWG 20: 压缩高度 1.30 - 1.40 mm,宽度 0.051 - 0.055 mm
    - 其他规格:
    - 硬度:WHMA-IPCA620 Class 2标准认证,RoHS标准认证。
    - 工作温度范围:一般适用环境,具体要求参见手册。
    - 保险丝:手柄闭合时自动释放,防止误操作。

    产品特点和优势


    - 全行程棘轮机构: 确保完全的压接。
    - 人体工学软胶手柄: 提高长时间操作时的舒适度。
    - 精确用户友好终端定位器: 保持终端在正确的位置进行压接。
    - 左右手应用: 适用于不同手习惯的操作者。
    - WHMA-IPCA620 Class 2认证: 符合行业高标准要求。
    - RoHS认证: 确保产品符合环保标准。

    应用案例和使用建议


    - 应用案例:
    - 该工具常用于低压电器、工业自动化和汽车线束等领域,广泛应用于需要可靠连接的小型电线端子压接场合。

    - 使用建议:
    - 在使用前确保终端型号与工具兼容,根据所需压接的终端选择正确的定位器。
    - 进行压接操作时,确保电线完全插入终端,并对准终端上的止动块。
    - 如需压接不同直径的电线,建议先测量电线直径,以选择合适的定位器。
    - 使用过程中应定期检查工具的状态,以确保压接质量。

    兼容性和支持


    - 兼容性:
    - 本工具仅适用于Molex品牌指定的终端,其他品牌的终端可能导致工具损坏或压接效果不佳。
    - 工具可适用于右撇子和左撇子操作者,通过调整工具位置即可实现转换。

    - 厂商支持:
    - 每个操作者应对工具进行适当的清洁和润滑,每5000次压接或每三个月进行一次润滑。
    - 本工具享有30天保修期,对于不当使用或人为损坏的工具不在保修范围内。
    - 供应商提供详细的维护指南和技术支持,如需进一步帮助,可通过官方网站获取更多资源。

    常见问题与解决方案


    - 问题1:工具卡住或卡死怎么办?
    - 解决方法:不要强行打开或关闭手柄,按图示(图11)利用棘轮释放杠杆来解决问题。
    - 问题2:工具压接力不足怎么办?
    - 解决方法:通过旋转设置轮(顺时针/逆时针)来调整工具的预加载力,直到达到规定的压接力。
    - 问题3:如何重新校准工具的预加载力?
    - 解决方法:按照手册中的步骤(图10),通过手指挤压链接(图12)释放预加载调整轮,然后通过旋转向上/向下来增加或减少预加载力。

    总结和推荐


    综上所述,Molex的手持式压接工具具备高效、精准、易于操作的优点,尤其适用于需要频繁更换终端和导线的场合。其独特的设计和良好的兼容性使其在市场上具有较高的竞争力。同时,供应商提供了详尽的技术文档和支持服务,方便用户进行维护和故障排查。因此,强烈推荐本工具给需要进行高压接操作的专业人士。
