1720420508

产品分类: 刀片式电源连接器
厂牌: MOLEX
产品描述: Conn HDR 5 POS 7.49mm Solder ST Thru-Hole 5 Terminal 1 Port Super Sabre Tray
供应商型号:
供应商:
标准整包数: 0

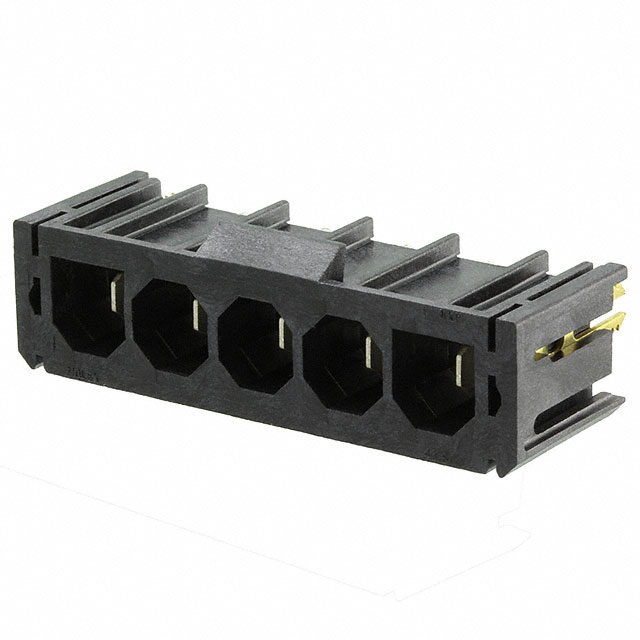

MOLEX 刀片式电源连接器 1720420508

1720420508概述

    超级Sabre™连接器系统技术手册

    产品简介


    超级Sabre™连接器系统是一款用于电源、信号和线对板应用的高性能连接器。它适用于多种电子产品,包括汽车、工业控制和消费电子等领域。该连接器具有垂直安装设计,支持5个电路,并配备长焊尾及板锁结构,旨在提供可靠且高效的电气连接。

    技术参数


    以下是超级Sabre™连接器系统的主要技术参数:
    | 参数类别 | 参数值 |

    | 电路数(最大) | 5 |
    | 色彩 | 黑色树脂 |
    | 连接周期(最大) | 25次 |
    | 阻燃等级 | 94V-0 |
    | 温度范围(操作) | -40°C至+125°C |
    | 插针间距 | 7.50mm |
    | 最大电流 | 30.0A每刀片 |
    | 最大电压 | 600V AC(RMS) |
    | 工艺温度(最大) | 260°C |

    产品特点和优势


    - 高可靠性:经过25次的插拔循环测试,确保长期稳定的工作表现。
    - 宽工作温度范围:适应从-40°C到+125°C的极端环境条件。
    - 卓越的电气性能:最大电压达到600V,适合高电压应用。
    - 阻燃材料:符合94V-0阻燃标准,确保安全可靠的使用环境。
    - 兼容性广泛:能够与其他同类连接器方便地配对。

    应用案例和使用建议


    - 汽车电子:在汽车的配电箱中,这种连接器可以实现稳定可靠的电源连接。
    - 工业控制:适用于需要长时间连续工作的工业控制系统,如电机驱动装置。
    - 消费电子:可用于各种家用电器中的电路连接,如空调、冰箱等。
    使用建议:在安装时,确保焊接过程温度不超过260°C,并注意连接器的方向和位置以避免误接。

    兼容性和支持


    超级Sabre™连接器系统具有良好的兼容性,可以与同类连接器方便地配对使用。厂商提供技术支持和售后服务,具体请联系官方客服或访问官网获取更多帮助。

    常见问题与解决方案


    - 问题:连接器插入困难。
    - 解决方案:检查连接器和插座的型号是否匹配,确保没有损坏或变形。
    - 问题:接触不良。
    - 解决方案:检查连接部位是否有灰尘或其他杂质,并重新进行焊接处理。
    - 问题:连接器过热。
    - 解决方案:检查负载电流是否超过额定值,并确认周围环境通风良好。

    总结和推荐


    超级Sabre™连接器系统以其优异的电气性能、广泛的适用性和高可靠性,在汽车、工业和消费电子等多个领域中表现出色。其独特的设计和广泛的适用性使其成为众多应用场合的理想选择。因此,强烈推荐给寻求高效稳定的电气连接解决方案的专业人士。

1720420508参数

参数
长*宽*高 13.38mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,托盘

1720420508厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1720420508数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 MOLEX 1720420508 1720420508数据手册

1720420508封装设计

查看详情并下载
Symbol
Footprint
3D Model
