640160037

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Application Tooling, Service Grade Hand Crimp Tool - Ratchet
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 640160037

640160037概述

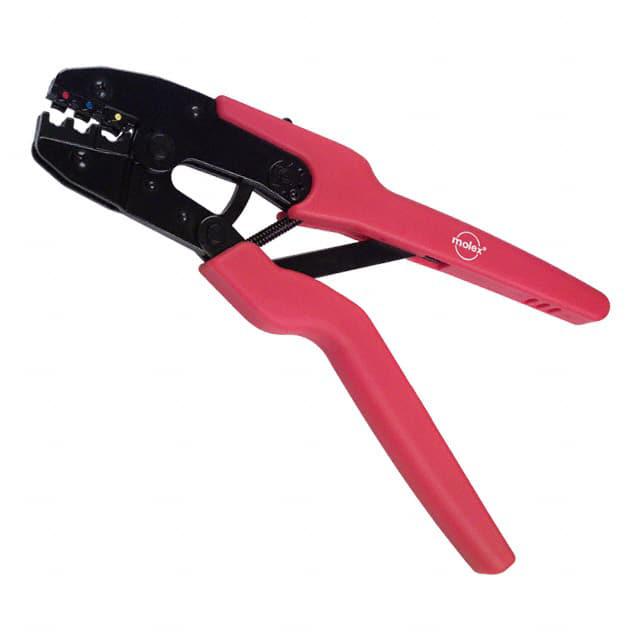

    手动压接工具:绝缘速接端子

    产品简介


    手动压接工具适用于绝缘速接端子(Insulkrimp™ Quick Disconnect Terminals),适用于10至22号AWG线规。这款工具设计用于确保终端与电线之间的完全压接,符合UL、USCAR21和WHMA-IPCA620 Class 2等行业标准。尽管这款工具适用于低量生产和现场维修,但对于高生产量或需要更高质量的终端压接场合,建议使用相应的Premium Grade™手工具。

    技术参数


    以下是此手动压接工具的技术规格、性能参数和支持的电气特性:
    | 线规 | 直径(mm²) | 拉力(N) | 拉力(磅) | 备注 |

    | 10 | 5.00 | 356.0 | 80.0 | X |
    | 12 | 3.30 | 311.5 | 70.0 | X |
    | 14 | 2.00 | 222.6 | 50.0 | X |
    | 16 | 1.30 | 133.5 | 30.0 | X |
    | 18 | 0.80 | 89.0 | 20.0 | X |
    | 20 | 0.50 | 57.9 | 13.0 | X |
    | 22 | 0.35 | 35.6 | 8.0 | X |

    产品特点和优势


    - 全周期卡扣式操作:确保压接过程的完整性,防止压接不完全。
    - 人体工学软胶手柄:提供舒适的操作体验,减少长时间使用时的手部疲劳。
    - 适用行业标准:符合UL、USCAR21和WHMA-IPCA620 Class 2等行业标准。
    - 坚固耐用:采用高品质材料制造,经久耐用。

    应用案例和使用建议


    此工具适用于需要快速、高效连接导线的场合,例如汽车电子、工业控制设备和家用电器等。在使用过程中,应注意以下几点:
    - 确保电线已从电源断开,并清理工作区域,佩戴护目镜。
    - 选择正确的终端类型并将其放入合适的巢穴中。
    - 缓慢关闭工具手柄,直到终端被固定住,然后插入预剥皮的电线直至触底。
    - 保持手柄缓慢闭合,避免工具卡住。

    兼容性和支持


    仅限使用Molex指定的终端进行压接,切勿使用硬化对象或手动压接其他对象。本工具不适用于高生产量场合,建议购买Premium Grade™手工具以满足高生产量需求。

    常见问题与解决方案


    - 问题:工具卡住
    - 解决方法:抬起卡扣释放杠杆,打开工具。
    - 问题:工具负载调整不当
    - 解决方法:每3个月或5000次压接后检查并调整手柄预载力,确保符合标准。


    总结和推荐


    这款绝缘速接端子手动压接工具具有可靠的操作性能和良好的用户体验,非常适合低量生产和现场维修任务。但考虑到其应用范围和负载要求,对于高生产量需求的场合,建议使用Premium Grade™工具。总体而言,这是一款值得推荐的高质量工具。

640160037参数

参数
零件状态 在售
包装方式 袋装

640160037厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

640160037数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 640160037 640160037数据手册
