2153251082

产品分类: 矩形线缆
厂牌: MOLEX

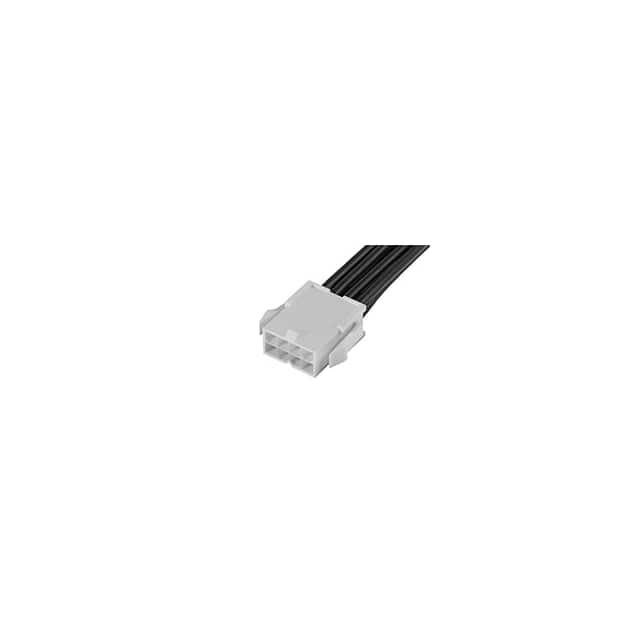

产品描述: Molex 线对板连接线 Mini-Fit Jr.系列, 4.2mm节距, 300mm长, Mini-Fit Jr.转Mini-Fit Jr.
供应商型号: Q-2153251082
供应商: 期货订购
标准整包数: 25

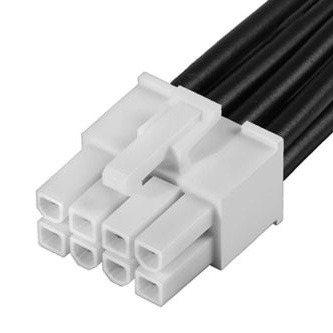

MOLEX 矩形线缆 2153251082

2153251082概述


    产品简介


    Mini-Fit Jr. Female-to-Mini-Fit Jr. Female Off-the-Shelf (OTS)电缆组件是一种用于电源和信号传输的应用广泛的电子元器件。这种电缆组件是双排设计,长度为300.00毫米,采用镀锡(Sn)工艺,拥有8个电路,并且整体颜色为黑色。它广泛应用于电源连接、线对板连接和线对线连接领域,是Mini-Fit系列中的重要组成部分。这种电缆组件的设计坚固耐用,能够确保在多种环境中稳定可靠地运行。

    技术参数


    以下是Mini-Fit Jr. Female-to-Mini-Fit Jr. Female Off-the-Shelf (OTS)电缆组件的技术规格:
    - 电流 - 最大值:9.0安培
    - 电压 - 最大值:600伏特
    - 电缆长度:300.00毫米
    - 电路数:8个(加载/最大)
    - 颜色:树脂黑
    - 性别:母端-母端
    - 接口节距:4.20毫米
    - 金属材料:黄铜
    - 插针电镀最小厚度:0.889微米
    - 终端电镀最小厚度:0.889微米
    - 电线绝缘直径范围:1.80-3.10毫米
    - 电线尺寸(AWG):16

    产品特点和优势


    Mini-Fit Jr. Female-to-Mini-Fit Jr. Female Off-the-Shelf (OTS)电缆组件的主要优势在于其可靠的性能和广泛的应用领域。它的双排设计可以有效减少空间占用,提高连接的密度。同时,该电缆组件的高电流承载能力和600伏的最大电压使其能够在各种高压和高电流环境中稳定工作。另外,它的锁紧机制确保了与配对零件之间的紧密连接,进一步提升了稳定性。

    应用案例和使用建议


    该电缆组件广泛应用于消费电子、工业自动化和通信设备等领域。例如,在消费电子中,它可以作为内部连接器,以实现电路板之间的可靠连接;在工业自动化领域,它可以用于机器之间的信号和电源传输。对于这些应用场景,我们建议:
    - 在选择电缆时,根据具体的工作电压和电流要求进行匹配,以确保性能和安全。
    - 安装时要严格按照说明书操作,特别是要注意正确的插拔方式,避免损坏插头。

    兼容性和支持


    Mini-Fit Jr. Female-to-Mini-Fit Jr. Female Off-the-Shelf (OTS)电缆组件可以与Mini-Fit系列的其他组件无缝配合使用。Molex公司提供了全面的技术支持和售后服务,用户可以在遇到任何问题时及时获得帮助。

    常见问题与解决方案


    根据技术手册,以下是一些常见的用户问题及对应的解决方案:
    - 问题:插头无法正确插入?
    - 解决方案:检查插头和插座的对齐情况,确保插针完全插入。
    - 问题:电流传输不稳定?
    - 解决方案:检查电缆的规格是否符合应用需求,确保没有磨损或损坏。
    - 问题:电压超出额定值?
    - 解决方案:使用电压表检测电压,确认不超过600伏特。

    总结和推荐


    综上所述,Mini-Fit Jr. Female-to-Mini-Fit Jr. Female Off-the-Shelf (OTS)电缆组件是一款性能优异、适用范围广的电子元器件。它具备高电流承载能力、可靠锁紧机制和广泛的兼容性,非常适合在各类应用环境中使用。因此,强烈推荐在需要可靠电源和信号连接的项目中选用此款电缆组件。

2153251082参数

参数
长*宽*高 300mm(长度)
零件状态 在售
包装方式 散装,袋装

2153251082厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153251082数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2153251082 2153251082数据手册

2153251082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.556 ¥ 46.1145
库存: 700000
起订量: 700 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1152.86
