2153211063

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Mini-Fit Jr.系列, 4.2mm节距, 600mm长, Mini-Fit Jr.转Mini-Fit Jr.
供应商型号: Q-2153211063
供应商: 期货订购
标准整包数: 25

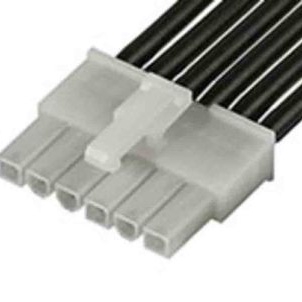

MOLEX 矩形线缆 2153211063

2153211063概述

    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf Cable Assembly: 技术手册概述

    1. 产品简介


    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf Cable Assembly 是一款多功能电源和信号电缆组件,适用于广泛的工业和消费电子应用。它采用单行设计,长度为600毫米,拥有6个电路,提供黑色外壳和镀锡端子。这款电缆组件特别适合于电源连接、电线到板连接和电线到电线连接的应用场合。它的坚固设计确保了长期可靠的工作性能。

    2. 技术参数


    - 电流能力: 最大9.0安培
    - 电压能力: 最大600伏特
    - 电缆长度: 600.00毫米
    - 电路数量: 6个
    - 颜色: 黑色
    - 锁紧机制: 与匹配部分锁紧
    - 材料 - 金属: 黄铜
    - 材料 - 镀层: 插针和终止镀层均为镀锡
    - 材料 - 树脂: 尼龙
    - 重量: 81.400克
    - 锁定方式: 与配套部件锁紧
    - 过模压: 无
    - 包装类型: 袋装
    - 触点间距: 4.20毫米
    - 镀层厚度: 插针最小0.889微米,终止最小0.889微米
    - 终端接口样式: 压接或压缩
    - 电线类型: UL 1015
    - 电线绝缘直径: 1.80-3.10毫米
    - 电线规格(AWG): 16

    3. 产品特点和优势


    - 高可靠性: 最大9.0安培的电流能力和600伏特的最大电压确保了高度可靠的电力传输。
    - 耐久性: 使用黄铜和镀锡材料制成,提供了优秀的机械强度和抗腐蚀性能。
    - 易于安装: 单行设计和简便的安装方式使得它非常容易装配。
    - 环保认证: 符合中国RoHS标准和欧盟RoHS标准,确保其环保性能。

    4. 应用案例和使用建议


    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf Cable Assembly 在多种应用中表现出色,包括但不限于工业控制、汽车电子和家用电器。对于汽车电子而言,可以用于车灯、座椅调节系统等。在工业控制中,可以应用于电机控制和传感器连接。为了最大化其性能,建议遵循正确的安装步骤并定期进行检查和维护。

    5. 兼容性和支持


    该产品具有出色的兼容性,可与Mini-Fit Jr.系列其他组件轻松配合使用。厂商提供了全面的技术支持和服务,包括详细的安装指南和故障排查指南,以帮助用户顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1: 无法牢固锁定
    - 解决方案: 检查是否有异物堵塞或零件损坏,必要时更换相应零件。
    - 问题2: 连接不稳定
    - 解决方案: 确保插针和插座之间的接触良好,避免过度弯曲或拉扯电线。
    - 问题3: 导电性能下降
    - 解决方案: 定期清洁和检查导电部件,确保接触面干净无污垢。

    7. 总结和推荐


    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf Cable Assembly 是一款性能优越且应用广泛的电缆组件,具有高电流和电压承载能力、优良的耐用性和良好的兼容性。无论是工业还是消费电子产品,都可以从中受益。因此,强烈推荐使用此产品以提升整体系统的稳定性和可靠性。

2153211063参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 袋装

2153211063厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153211063数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2153211063 2153211063数据手册

2153211063封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.2585 ¥ 43.6455
库存: 700000
起订量: 700 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1091.13
