0050842062

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Conn Housing F 6 POS Crimp ST Cable Mount Natural MLX™ Carton
供应商型号: TS-0050842062
供应商: 海外现货
标准整包数: 1

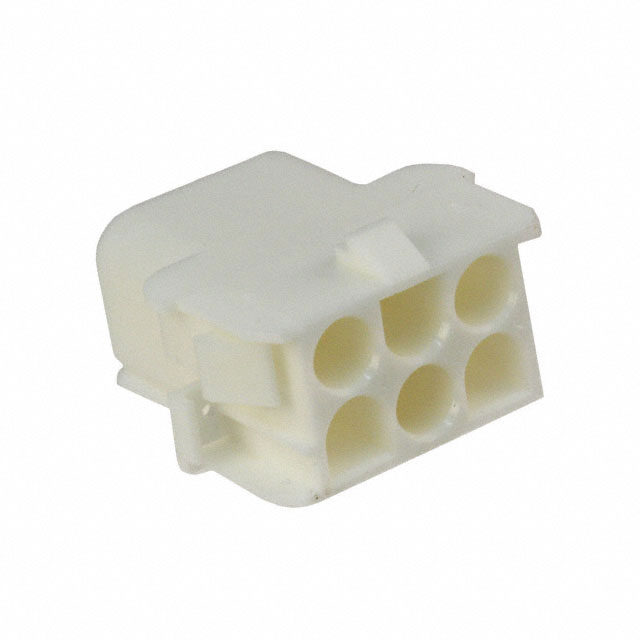

MOLEX 矩形连接器 - 外壳 0050842062

0050842062概述


    产品简介


    本文介绍的是Molex公司的2.13mm直径MLX连接器插针和插座端子组件(产品编号:50842062),适用于电线到电线连接。该产品主要用于电力传输,属于接线盒类别,设计用于承受最大电流为20A(如果与36663和36664终端配合使用)。本系列产品包括2.13mm直径MLX电源压接式插头(零件号:42021)以及相应的预压接导线(多种长度可选)。

    技术参数


    - 系列编号:42022
    - 描述:2.13mm直径MLX插针和插座端子组件,包含6个电路,采用自然色树脂制成。
    - 电学特性:每接触点最大电流为20A。
    - 材料:树脂材料为尼龙。
    - 颜色:自然色树脂。
    - 耐燃等级:UL94V-0。
    - 温度范围:操作温度范围为-55°C至+105°C。
    - 电气兼容性:与Molex 36663和36664终端兼容。
    - 包装:采用纸箱包装。
    - 认证:符合RoHS标准,低卤素状态满足IEC 61249-2-21规范。

    产品特点和优势


    此款连接器的优势在于其高载流能力(每个接触点20A),确保了在电力传输过程中可靠且安全的连接。此外,采用尼龙作为树脂材料增强了连接器的耐热和抗腐蚀性能,使其能够在极端条件下保持稳定表现。产品还具有极高的防火安全性(UL94V-0),确保在意外情况下减少火灾风险。

    应用案例和使用建议


    应用案例
    1. 家庭电器:用于洗衣机、冰箱等家用电器之间的电线连接。
    2. 工业自动化:工厂生产线上的设备连接。
    3. 交通设备:电动汽车充电系统。
    使用建议
    为了充分发挥该产品的性能,建议在安装时选择合适尺寸的压接工具,以确保接触点的稳固连接。此外,考虑到该产品的工作温度范围较宽,选择时应考虑实际应用环境的温度条件,必要时采取额外的防护措施以确保其长期稳定性。

    兼容性和支持


    该产品已通过RoHS认证,并且符合多项行业标准,包括IEC-62474、中国RoHS等。Molex公司为其提供了详细的用户指南和支持服务,包括在线技术文档和技术支持热线。用户可通过官方渠道获得进一步的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法稳固固定 | 确认使用的压接工具尺寸正确并按要求操作。 |
    | 连接器过热 | 检查接触点是否松动,适当增加接触压力。 |
    | 电流传输不稳定 | 检查线路是否有短路或断开的情况。 |

    总结和推荐


    综上所述,Molex 2.13mm直径MLX插针和插座端子组件是一款集高性能、高安全性、广泛应用于一体的优秀产品。其宽泛的操作温度范围、高载流能力和防火特性使其成为许多应用场景的理想选择。如果您需要一个稳定可靠的连接器来应对各种苛刻环境下的电力传输需求,强烈推荐选择这一系列的产品。

0050842062参数

参数
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 6pin
长*宽*高 13.97mm(长度)*28.45mm(宽度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0050842062厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0050842062数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0050842062 0050842062数据手册

0050842062封装设计

查看详情并下载
Symbol
Footprint
3D Model
