0152660291

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly 0.305m 0.5mm 26 to 26 POS Premo Flex FFC Jumper to Premo Flex FFC Jumper Premo-Flex FFC Jumper Bag
供应商型号: 0152660291-ND
供应商: Digi-Key
标准整包数: 1

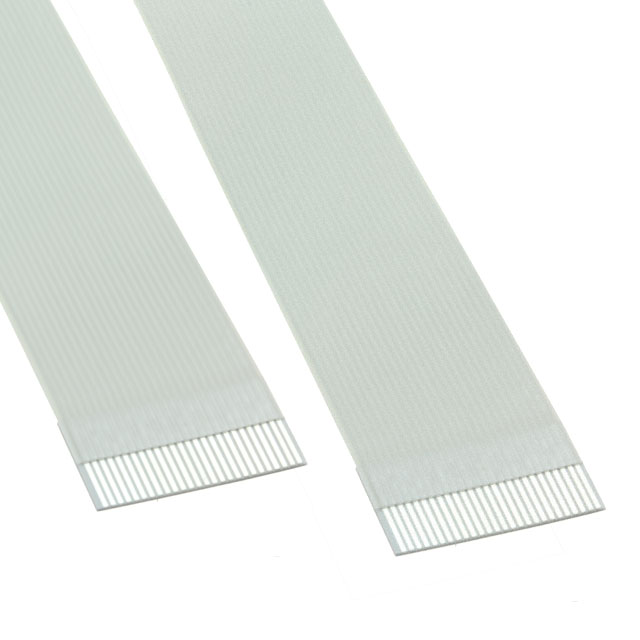

MOLEX 扁平带状线缆 0152660291

0152660291概述


    产品简介


    0.50mm PITCH FLAT FLEX CABLE (FFC) 是一款专为高可靠性设计的小型柔性电缆,适用于多种电子设备。其核心特性是0.50mm的紧凑间距,能够满足现代电子产品的空间限制需求。该产品采用镀锡铜导体,可在高达105°C的温度下正常工作,适用于广泛的工业和消费电子产品。

    技术参数


    - 基本规格
    - 导体宽度:0.30mm ± 0.02mm
    - 导体厚度:0.10mm(标准)
    - 绝缘材料:聚酯带,厚度0.086mm
    - 加强材料:聚酯带,厚度0.15mm
    - 电学特性
    - 额定电压:60V AC
    - 电流容量:0.55A(所有导体负载)
    - 阻抗:130Ω(1MHz)
    - 电容:62pF/m(1KHz)
    - 物理特性
    - 温度范围:-40°C 至 +105°C
    - 热循环测试:168小时@136°C
    - 冷绕测试:96小时@-40°C
    - 耐折寿命:至少100,000次(23°C)
    - 燃烧测试:通过UL 758 VW-1
    - 工作环境
    - 可在恶劣环境(如高温和低温)下稳定运行

    产品特点和优势


    0.50mm PITCH FLAT FLEX CABLE (FFC) 的独特之处在于其极小的0.50mm间距,使其成为需要高密度布线的紧凑空间的理想选择。其镀锡铜导体不仅提供了良好的电气性能,还具有优异的耐热性,能在极端条件下可靠工作。此外,该电缆具有出色的耐磨性和耐折性,确保长期稳定的性能表现。

    应用案例和使用建议


    - 应用案例
    - 便携式医疗设备:需要高度可靠的柔性连接,在狭小空间内实现多路信号传输。
    - 智能手机和平板电脑:用于内部组件间的连接,特别是在电池和其他关键部件之间。
    - 使用建议
    - 在安装过程中,应避免对电缆进行过度弯曲或拉伸,以防止导体损坏。
    - 定期检查电缆的绝缘层和接触点,确保其处于良好状态,避免因老化导致的故障。

    兼容性和支持


    该电缆与大多数标准接插件兼容,适用范围广泛。制造商提供详细的安装指南和技术支持,确保客户能够顺利安装和使用产品。此外,该产品通过了RoHS合规认证,符合环保要求。

    常见问题与解决方案


    - 问题:电缆在高温环境下性能下降
    - 解决方案:确认使用环境不超过105°C,如果超过,考虑使用更高温等级的电缆。
    - 问题:电缆耐折寿命不足
    - 解决方案:在安装时尽量减少不必要的弯曲,确保电缆的弯曲半径大于10mm。
    - 问题:电缆信号传输不稳定
    - 解决方案:检查电缆连接点是否松动或接触不良,重新焊接或更换连接器。

    总结和推荐


    0.50mm PITCH FLAT FLEX CABLE (FFC) 是一款高性能、高可靠性的柔性电缆,非常适合在空间有限且对电缆性能要求高的场合使用。其优异的电气和物理特性,加上广泛的兼容性和厂商提供的支持服务,使其成为市场上极具竞争力的产品。强烈推荐在高端电子设备中使用该产品,以获得最佳的性能表现和可靠性保障。

0152660291参数

参数
长*宽*高 304.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152660291厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152660291数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152660291 0152660291数据手册

0152660291封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5684 ¥ 38.603
10+ $ 3.8815 ¥ 32.7988
25+ $ 3.5031 ¥ 29.3169
50+ $ 3.3359 ¥ 27.9173
100+ $ 3.1766 ¥ 26.584
250+ $ 3.0369 ¥ 25.4153
库存: 749
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.6
