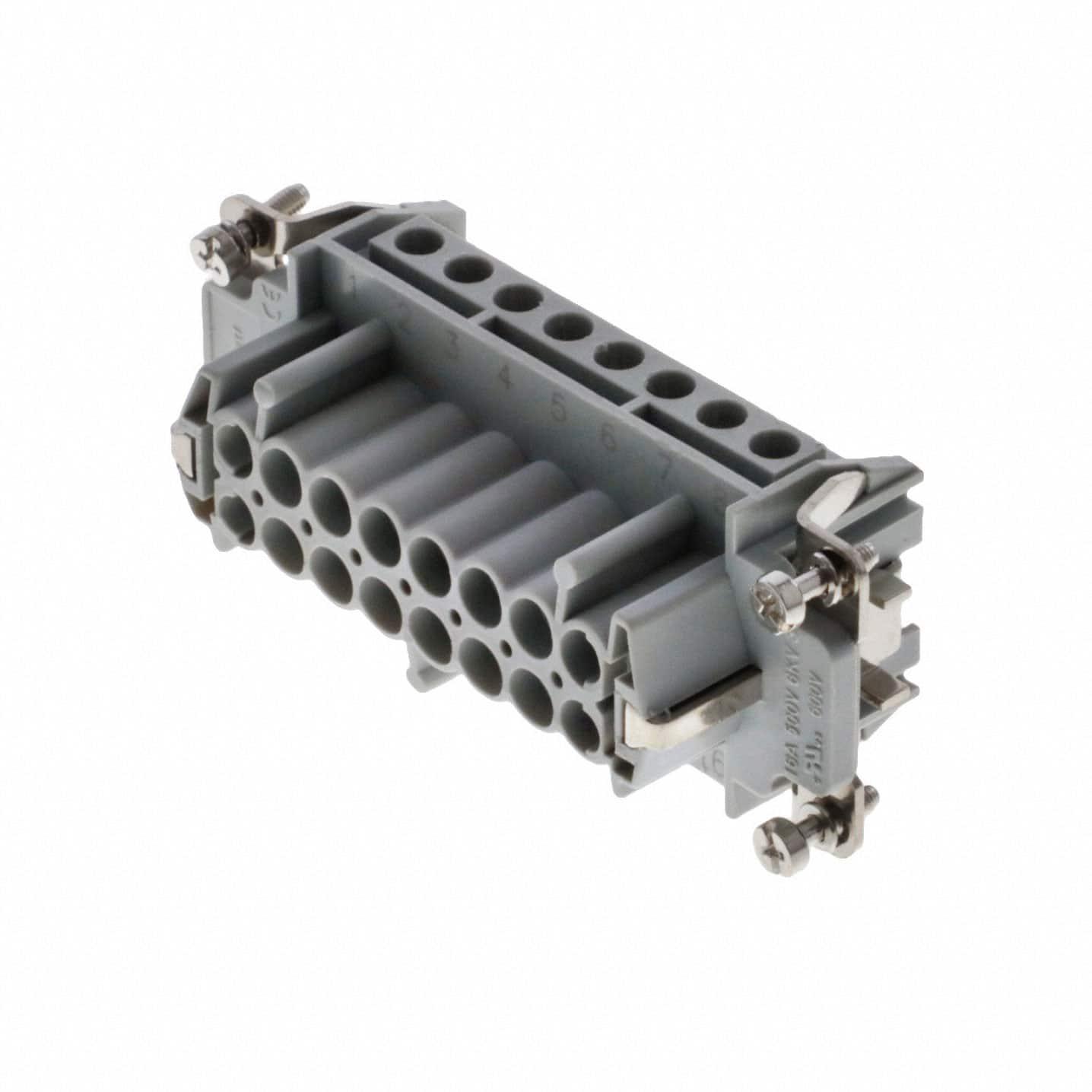

936010265

厂牌: MOLEX
产品描述: Conn Rectangular F 16 POS Screw ST Cable Mount Bag
供应商型号: N-936010265
供应商: 云汉优选
标准整包数: 1
MOLEX 重载连接器 - 插件/模块 936010265

936010265概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册

    产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一款专为工业应用设计的重型连接器。该系列产品主要用于传输电力和信号,具有卓越的机械强度和电气性能。其典型应用包括工厂自动化、交通运输、能源基础设施等严苛环境下的连接需求。

    技术参数


    - 产品型号: 0936010265
    - 材质信息:
    - 接触材料:铜合金
    - 插件材料:聚碳酸酯
    - 镀层材料:银(Ag)
    - 物理参数:
    - 插头颜色:灰色
    - 母插极数:16
    - 极性锁定:是
    - 电缆直径范围:AWG 14-20 或 0.50-2.50 mm²
    - 电缆剥线长度:7.00mm
    - 最大循环次数:700次
    - 工作温度范围:-40°C 至 +125°C
    - 电气参数:
    - 最大电流:16.0A
    - 最大电压:500V
    - 燃烧等级:UL 94V-0
    - 封装类型:袋装
    - 认证信息:
    - CSA 256883
    - UL E249674

    产品特点和优势


    GWconnect Heavy Duty Connectors (HDC) 具有以下显著特点和优势:
    - 高可靠性:可承受高达700次插拔循环,适用于高振动和冲击环境。
    - 防护能力:具备良好的防水防尘性能,采用密封设计以防止外界污染物侵入。
    - 安全可靠:符合多项国际标准,如EN 60664-1, EN 61984, UL 1977等。
    - 便捷操作:采用螺钉端子设计,便于现场安装和维护。
    - 环保设计:不含卤素,符合中国RoHS标准。

    应用案例和使用建议


    该产品在众多工业应用场景中均有广泛应用。例如,在自动化设备中作为电源和信号的传输接口,确保稳定可靠的数据传输。具体使用时,建议采取以下措施:
    - 在插拔过程中注意操作力度,避免损坏插头和插座。
    - 定期检查连接器的状态,确保无损坏或磨损迹象。
    - 在极端环境中使用时,考虑增加额外的保护措施,如防水套等。

    兼容性和支持


    该产品与其配套的16B “77x27” 尾罩和外壳兼容,以实现完整的连接系统。Molex公司提供全方位的技术支持和售后服务,包括安装指导、故障排查及定期维护等服务。如果您有任何疑问,可以通过其官方网站获取更多详细信息和支持。

    常见问题与解决方案


    - 问题1: 插头接触不良
    - 解决方案: 确保插针和插孔正确对齐,并且电缆已正确固定。
    - 问题2: 插拔力过大
    - 解决方案: 适当调整扭矩扳手,确保扭矩设置在0.50Nm以内。
    - 问题3: 密封失效导致进水
    - 解决方案: 更换密封圈或重新安装密封圈,确保密封圈完全嵌入到位。

    总结和推荐


    总体而言,GWconnect Heavy Duty Connectors (HDC) 以其出色的耐用性和安全性,成为工业领域的理想选择。无论是在工厂自动化还是交通运输领域,其表现都值得信赖。强烈推荐在需要高可靠性连接的应用场景中使用该产品。

936010265参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装
