638192800

产品分类: 线缆工具
厂牌: MOLEX

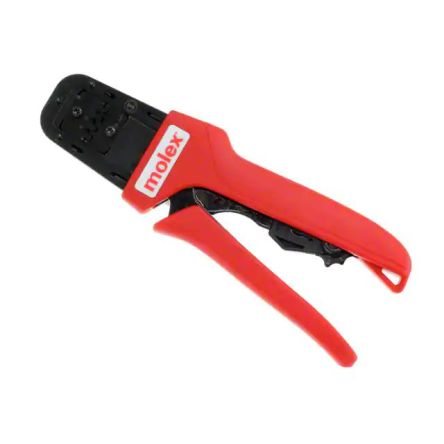

产品描述: Molex 手动压线钳 63819系列, 用于CLIK-Mate 接线端子
供应商型号: 2134401
供应商: 海外现货
标准整包数: 1
MOLEX 线缆工具 638192800

638192800概述


    产品简介


    CLIK-Mate™手压端子钳是一款专为2.00mm(0.079英寸)间距的电线-板式压接端子设计的手动工具。该工具主要用于连接电线和电路板上的端子,以确保安全可靠的电气连接。其主要应用领域包括工业自动化、汽车电子、通信设备及消费电子等。

    技术参数


    - 适用终端系列: 502438
    - 适用线径: 22-26 AWG(0.34-0.13 mm²)
    - 绝缘层直径范围: 1.90-2.30 mm(0.075-0.091 英寸)
    - 导体剖面尺寸:
    - 22 AWG: 最小高度 1.45 mm(0.057 英寸),最小宽度 1.75 mm(0.069 英寸)
    - 24 AWG: 最小高度 1.45 mm(0.057 英寸),最小宽度 1.65 mm(0.065 英寸)
    - 26 AWG: 最小高度 1.45 mm(0.057 英寸),最小宽度 1.55 mm(0.061 英寸)
    - 绝缘压接形式: "Overlap"形式,以确保A620标准合规
    - 拉力测试要求: 最低拉力要求分别为22 AWG: 35.6 N(8.00 磅)、24 AWG: 22.3 N(5.00 磅)、26 AWG: 13.4 N(3.00 磅)
    - RoHS兼容性: 符合RoHS标准,但非强制性
    - IPC/WHMA A-620 Class 2标准合规

    产品特点和优势


    - 全行程卡止机构:确保每次压接都完整且一致。
    - 人体工程学软胶握把:使操作者长时间使用也感到舒适。
    - 精密用户友好定位器:可以固定终端的位置,确保准确的压接。
    - 左右手可操作性:适应不同操作习惯。
    - 符合多项行业标准:如RoHS和IPC/WHMA A-620 Class 2。

    应用案例和使用建议


    - 应用案例:在汽车电子系统中,用于连接车身控制系统中的信号线;在通信设备中,用于连接路由器内部各模块。
    - 使用建议:对于较粗的电线,可能需要在完全打开状态下进行压接;对于不同型号的终端,需根据其标记正确选择定位器。
    - 优化方案:定期进行拉力测试以确保压接质量;适当调整工具预载力以适应不同的压接需求。

    兼容性和支持


    - 兼容性:仅适用于Molex品牌的2.00mm(0.079英寸)间距的CLIK-Mate™电线-板式压接端子。
    - 支持:厂商提供详细的使用说明和技术支持,包括定期维护和校准服务。如遇到任何问题,可通过官方网站获得帮助。

    常见问题与解决方案


    - 问题一:压接不完整。
    - 解决方案:检查工具是否已调整至正确的预载力,并确保每次压接都能达到完整的行程。
    - 问题二:绝缘压接不均匀。
    - 解决方案:确认压接工具的"Overlap"形式压接设置正确,必要时可参考手册中的调整步骤。
    - 问题三:压接终端时发生卡滞。
    - 解决方案:轻轻按压释放杆,使工具轻松打开,避免强行施力造成损坏。

    总结和推荐


    总体而言,这款CLIK-Mate™手压端子钳在结构设计和性能方面表现出色,非常适合用于多种场合下的电线-板式压接任务。它具有全面的功能,符合各种行业标准,能确保可靠的电气连接。对于从事工业自动化、汽车电子、通信设备及消费电子领域的工程师来说,这是一个值得信赖的选择。然而需要注意的是,该工具更适合低频次使用,不适合连续生产环境。

638192800参数

参数
零件状态 在售
包装方式 散装

638192800厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638192800数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638192800 638192800数据手册

638192800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3622.8668
5+ ¥ 3550.4141
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3622.86
直接购买
