首页  >  产品百科  >  391002505

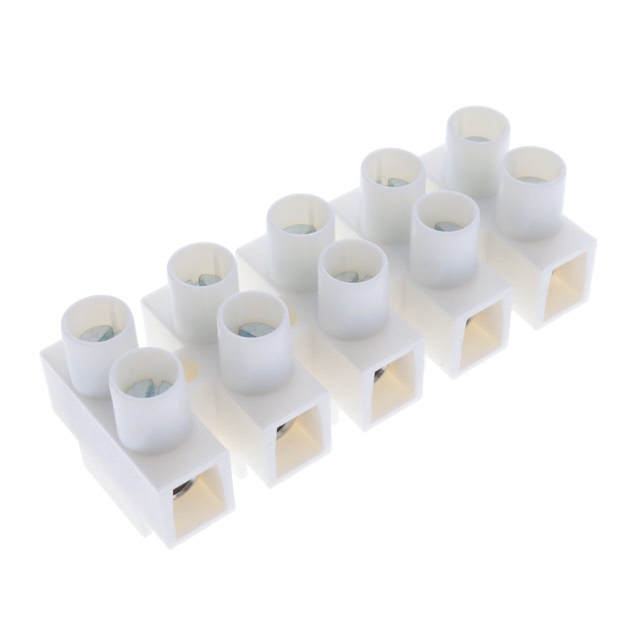

391002505

产品分类: 接线座- 隔板块
厂牌: MOLEX
产品描述: Conn Barrier Strip 5 POS 15mm Panel Mount 63A
供应商型号:
供应商:
标准整包数: 0
MOLEX 接线座- 隔板块 391002505

391002505概述

    电子元器件技术手册:VD E终端条

    产品简介


    VD E终端条是一种高性能的电子元件,设计用于承受高电压和大电流。这款终端条的主要功能是提供可靠的电连接,并广泛应用于电力传输、工业控制、汽车电子、可再生能源系统等领域。其坚固的设计和优良的电气特性使其成为各种高压应用的理想选择。

    技术参数


    - 材料:
    - 螺丝:钢,锌镀层
    - 主体:PA66 UL94 V-0
    - 笼子:黄铜,镍镀层
    - 接线端子:不锈钢
    - 额定电压和电流: 600V,63A
    - 绝缘耐压测试: 直流3000V,持续1分钟
    - 脉冲电压: ±5次,6000V
    - 操作温度范围: -30°C 至 +100°C
    - 导线范围: 14-6 AWG
    - 最大扭矩: 20.0 in-lbs
    - 接触面积: ≤6 P¡
    - 剥线长度: 0.31 in. (8.0mm)
    - 电路数: 最后两位数字代表电路数(例如,391002502表示两个电路)

    产品特点和优势


    VD E终端条的主要优势在于其卓越的电气性能和可靠性。它能够在极端条件下稳定运行,保证电连接的安全和持久性。其独特的多点接触设计,能够有效减少电阻,提高整体效率。此外,它具有较强的抗冲击和抗振动能力,适合于恶劣的工作环境。

    应用案例和使用建议


    VD E终端条适用于多种高压应用,如电动汽车充电站、太阳能逆变器、电力变压器等。在实际使用中,建议严格按照技术手册进行安装和接线,以确保最佳效果。对于长时间未使用的设备,如果存储环境的相对湿度低于50%,需要添加适量水分,以免导致材料干燥而影响性能。详细操作步骤请参考技术指南AS 45499-001。

    兼容性和支持


    VD E终端条与大多数常见的标准导线兼容,其螺丝和主体材料的选择使其能够适应广泛的电气应用。Molex公司提供了详尽的技术支持和售后服务,用户可以通过官方渠道获取安装指导和技术支持。

    常见问题与解决方案


    1. 问题: 设备在高温环境下运行时出现异常。
    - 解决方案: 检查安装环境是否超出允许的操作温度范围(-30°C 至 +100°C)。如果超出范围,请调整安装位置或采取适当的散热措施。
    2. 问题: 连接处发热严重。
    - 解决方案: 检查连接是否牢固,导线是否正确剥离并紧固到终端条上。必要时,可以增加接线端子的数量以减少电阻。
    3. 问题: 绝缘性能下降。
    - 解决方案: 检查终端条是否暴露在潮湿环境中,或者是否存储时间过长导致材料老化。请按照技术手册中的指导,保持合适的环境条件。

    总结和推荐


    综上所述,VD E终端条是一款具备高性能、高可靠性的电子元件。其出色的电气特性和稳固的设计使其在众多应用场合中表现出色。对于需要处理高压和大电流的应用场景,强烈推荐使用VD E终端条。其优秀的性价比和强大的技术支持使其成为市场的优选产品。

391002505参数

参数
长*宽*高 70mm(长度)*28mm(高度)
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

391002505厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

391002505数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 隔板块 MOLEX 391002505 391002505数据手册

391002505封装设计

查看详情并下载
Symbol
Footprint
3D Model
