首页  >  产品百科  >  754505001

754505001

产品分类: 接线板-线至板
厂牌: MOLEX
产品描述: Conn SFP RCP 160 POS 1.6mm Press Fit RA Thru-Hole 160 Terminal 8 Port Tray
供应商型号: Q-754505001
供应商: 期货订购
标准整包数: 40
MOLEX 接线板-线至板 754505001

754505001概述


    产品简介

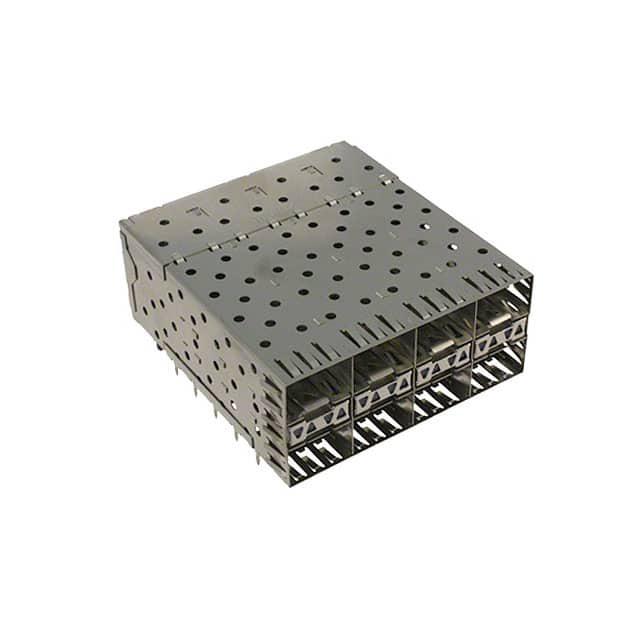

    本产品是一款适用于中型高度组装(Medium Height Assembly)的堆叠式SFP 2x4连接器,包含压合尾端及光导管。该系列产品广泛应用于需要高密度信号传输的通信设备、服务器和数据中心等领域。

    技术参数


    - 材料:
    - 笼体:白铜,厚度0.25毫米
    - 连接器外壳:填充玻璃液晶聚合物(LCP),UL 94V-0等级,黑色
    - 终端外壳:填充玻璃液晶聚合物(LCP),UL 94V-0等级,黑色
    - 触点:锡黄铜
    - 电磁干扰垫圈:磷青铜
    - 光导管外壳:锌
    - 光导管:聚碳酸酯,透明色
    - 尾端电镀:
    - 笼体装配(适用于有镀层笼体版本):最低25微米的哑光镍覆盖在最低2微米的铜上
    - 终端:接触区域为最低0.76微米的硬金覆盖在最低1.27微米的镍上
    - 合规尾端 - 哑光锡铅选项:0.76至1.52微米的哑光锡铅覆盖在最低0.76微米的镍上
    - 合规尾端 - 哑光锡选项:0.76至1.52微米的哑光锡覆盖在最低0.76微米的镍上
    - 光导管外壳:最低80微米的镍覆盖在铜上
    - 电磁干扰垫圈:最低2.54微米的镍整体覆盖
    - 光导管布局:
    - 针对低轮廓LED封装设计

    产品特点和优势


    这款连接器的主要特点是具有多个光导管配置选择,满足不同应用场景的需求。每个光导管端口可单独配置,方便灵活组合。该产品支持多种尾端电镀选项,包括哑光锡铅和哑光锡,适用于不同的电气要求和环境条件。此外,其坚固的材料结构使其能够承受极端的工作环境,同时提供卓越的电气性能和可靠性。

    应用案例和使用建议


    - 应用场景:电信设备、服务器、数据中心、工业自动化等高密度信号传输场合。
    - 使用建议:
    - 由于其设计具有良好的热管理和电磁兼容性,建议在安装时确保连接器的光导管与LED光源匹配。
    - 使用中应注意保持连接器及其附件清洁,避免灰尘和其他杂质影响其电气性能。

    兼容性和支持


    - 兼容性:该连接器与多种标准SFP模块兼容,易于与其他制造商的设备集成。
    - 支持:产品附带详细的用户手册和技术支持文档,客户可随时联系制造商获取技术支持。

    常见问题与解决方案


    1. 问题:连接器插拔力过大
    - 解决方案:检查连接器和电缆之间的配合是否正确,确保没有异物卡住。
    2. 问题:光导管显示不清晰
    - 解决方案:确认光导管安装位置正确且无遮挡,清洁光导管表面。
    3. 问题:电气性能不稳定
    - 解决方案:检查连接器的尾端电镀是否符合规范,确保接触良好。

    总结和推荐


    该款SFP 2x4连接器凭借其优良的设计、多种配置选项和卓越的电气性能,在电信和服务器市场中具有较高的竞争力。我们强烈推荐该产品用于需要高密度信号传输的应用场景,特别是在通信设备、服务器和数据中心等领域。

754505001参数

参数
长*宽*高 63.25mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

754505001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

754505001数据手册

厂牌 PDF简要描述 下载
MOLEX 接线板-线至板 MOLEX 754505001 754505001数据手册

754505001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 517.4995
库存: 4000
起订量: 40 增量: 40
交货地:
最小起订量为:40
合计: ¥ 20699.98
直接购买
加入购物车
