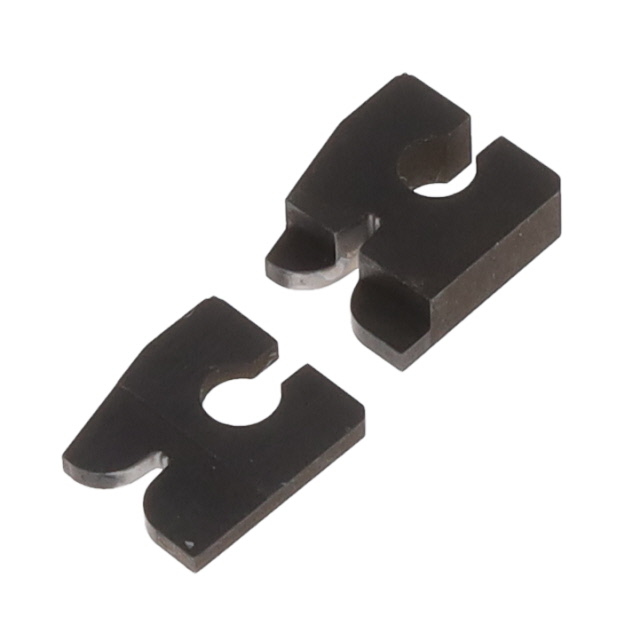

638110070

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Tool Kit
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638110070

638110070概述

    # 1.25mm (.049") Pitch Wire–To-Board Crimp Receptacle Terminal 技术手册

    产品简介


    本技术手册涵盖的是1.25mm (.049")间距的电线至电路板压接插座端子(Wire-To-Board Crimp Receptacle Terminal)。这类端子主要用于连接细小电线到电路板上,特别适用于紧凑空间的连接需求。此类端子广泛应用于通信设备、消费电子产品、工业自动化等领域。

    技术参数


    | 参数 | 描述 |

    | 终端系列编号 | 50058,50079 |
    | 线径范围 | 26-32 AWG (0.03mm² - 0.12mm²) |
    | 剥线长度 | 1.40-1.90 mm (.055-.075 in) |
    | 拉力要求 | 最小高度:0.80 mm (0.030 in) |
    | 拳宽要求 | 0.46-0.56 mm (0.018-.022 in) |
    | 压接高度 | 2.94-9.80 N (0.66-2.20 lb) |
    | 绝缘直径 | 0.67-1.00 mm (.027-.039 in) |

    产品特点和优势


    1. 设计小巧:专为微型化设计,能够处理小尺寸的电线连接。
    2. 易于安装:设计适合手工具压接,操作简便。
    3. 可靠性高:通过严格的机械性能测试,确保压接稳定可靠。
    4. 适配性强:可应用于多种不同类型的绝缘材料,适应性强。
    5. 维护简单:只需定期清理和润滑,维护成本低。

    应用案例和使用建议


    应用案例
    这类端子常用于通讯设备和消费电子产品的内部布线。例如,在智能手机和平板电脑中,它们用于将天线、传感器和其他组件连接到主板上。
    使用建议
    1. 正确选择工具:务必使用指定的手工具进行压接,以保证连接质量。
    2. 严格控制剥线长度:过长或过短的剥线都可能影响压接效果,建议保持在推荐的范围内。
    3. 合理拉力测试:在实际使用前进行拉力测试,确保连接可靠。

    兼容性和支持


    该终端仅适用于指定的压接工具,工具的选择需根据终端型号来确定。制造商提供了完整的工具清单,方便用户根据具体需求选购。同时,制造商也提供一定的技术支持和保修服务,但需要注意的是,该工具仅适用于低频次的操作,不适合长期高强度使用。

    常见问题与解决方案


    1. 压接不稳定
    - 解决方案:检查压接工具是否合适,重新剥线,确保压接位置准确。
    2. 压接后电线断裂
    - 解决方案:确认压接位置的准确性,适当调整压接力道。
    3. 压接后的导体无法通过拉力测试
    - 解决方案:重新剥线,再次进行压接,确保压接高度和导体形态符合标准。

    总结和推荐


    综上所述,1.25mm (.049")间距的电线至电路板压接插座端子是一款适用于各类小型化电子设备的理想选择。其独特的设计使其在复杂环境中具有出色的表现,特别是在高频次使用下仍能保持稳定的连接性能。虽然这类端子仅适用于低频次的操作,但对于原型开发和小批量生产来说,是一个非常值得推荐的产品。
