1723101105

厂牌: MOLEX
产品描述: Header,Latch Holder 3.5mm 1 5pin 14A 1.52μm 锡 黑色 通孔安装 19.5mm(长度)*15.67mm(高度)
供应商型号: WM11819-ND
供应商: Digi-Key
标准整包数: 1

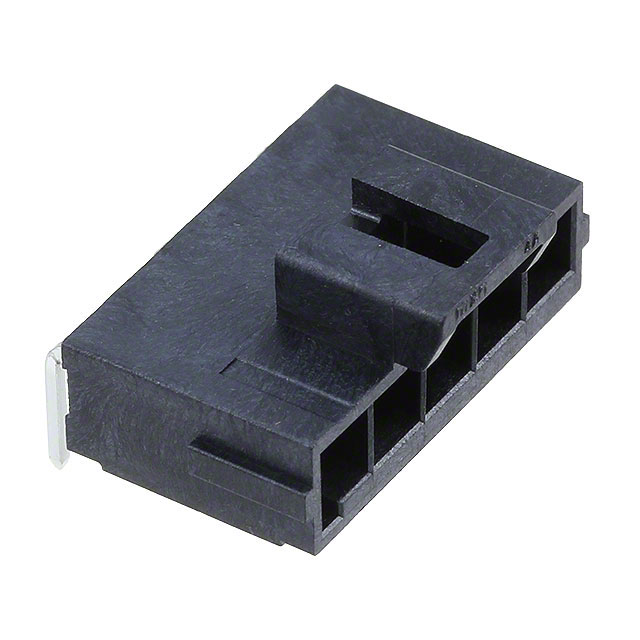

MOLEX 矩形连接器 - 针座 - 公插针 1723101105

1723101105概述

    Ultra-Fit Power Connectors 技术手册解析

    1. 产品简介


    Ultra-Fit Power Connectors 是一种适用于电源和线到板连接的应用的电子元器件。它是一种具有极高可靠性的插头连接器,其关键特点包括:单行、5个电路、锡(Sn)镀层,黑色树脂颜色,且具备阻燃材料。此外,它还提供了一种发光线缆(Glow-Wire Capable)设计,能够在高温环境下正常工作,确保电路的稳定运行。

    2. 技术参数


    - 电路数量:5个
    - 电路(最大):5个
    - 接触电流:14.0A
    - 电压:600V AC (RMS)/DC
    - 接触电阻:未提及
    - 耐久性:最多25次插拔循环
    - 温度范围:-40°C 至 +105°C
    - 焊料工艺数据:波峰焊接,最大过程温度为260°C,持续时间90秒
    - 电镀规格:与接触件匹配的最小厚度为1.524微米,端接部位的最小厚度也为1.524微米

    3. 产品特点和优势


    - 卓越的耐用性:高达25次插拔循环,保证长期使用的稳定性。
    - 宽泛的工作温度范围:-40°C至+105°C,适用于各种恶劣环境。
    - 阻燃材料:UL E29179和CSA LR19980认证,确保符合严格的行业标准。
    - 快速锁紧和定位功能:确保了可靠和便捷的插拔操作。
    - 符合环保要求:无卤素,RoHS和中国RoHS合规,确保产品对环境友好。

    4. 应用案例和使用建议


    Ultra-Fit Power Connectors 被广泛应用于电源连接、线到板连接以及其他需要高度可靠的电力传输场景。对于具体的应用案例,可以在技术手册中找到相关的设计指导,以确保最佳安装效果。针对实际使用中可能遇到的挑战,建议在设计阶段就仔细考虑机械强度、热管理等因素,确保产品的最佳性能。

    5. 兼容性和支持


    - 兼容性:这些连接器与其相应的插座连接器(例如,Ultra-Fit Receptacle Housing 1722563105)完全兼容,确保了高效和安全的电力传输。
    - 制造商支持:莫仕公司提供了全面的技术文档和产品支持,包括在线资源、客户支持热线和详细的安装指南,确保用户能够获得所需的支持和服务。

    6. 常见问题与解决方案


    - 问题1:插拔过程中出现卡顿现象。
    - 解决方案:检查插头和插座是否正确安装;如果仍然存在问题,可能需要重新更换新的连接器组件。
    - 问题2:连接处发热异常。
    - 解决方案:确认电线规格是否与连接器匹配;如不匹配,更换符合规格的电线或连接器。
    - 问题3:无法达到额定电流。
    - 解决方案:检查是否按照制造商提供的最大电流额定值正确使用;检查所有连接部件是否有损坏或磨损。

    7. 总结和推荐


    Ultra-Fit Power Connectors 系列产品以其出色的性能、可靠性以及广泛的适用性在市场上脱颖而出。其优秀的电气特性和环境适应性使其成为电力连接应用的理想选择。无论是对于工业自动化设备、家用电器还是其他需要可靠电力连接的场景,该系列产品都是一个值得信赖的选择。因此,我强烈推荐这款产品用于任何需要高可靠性电力连接的应用场合。

1723101105参数

参数
间距-配接 3.5mm
触头镀层厚度 - 配接 1.52μm
类型 Header,Latch Holder
针脚数 5pin
触头镀层 - 配接
颜色 黑色
排数 1
额定电流 14A
防护等级 -
长*宽*高 19.5mm(长度)*15.67mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,工业级,汽车级,照明级,电信级,通用级
零件状态 停产
包装方式 散装,托盘

1723101105厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1723101105数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1723101105 1723101105数据手册

1723101105封装设计

查看详情并下载
Symbol
Footprint
3D Model
