首页  >  产品百科  >  743205000

743205000

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: 40V(AC) DVI-D,Dual Link 1 24 插头 垂直安装,法兰安装,通孔安装,面板安装 36.83mm(长度)*18.03mm(高度)
供应商型号: 743205000
供应商: 云汉优选
标准整包数: 10

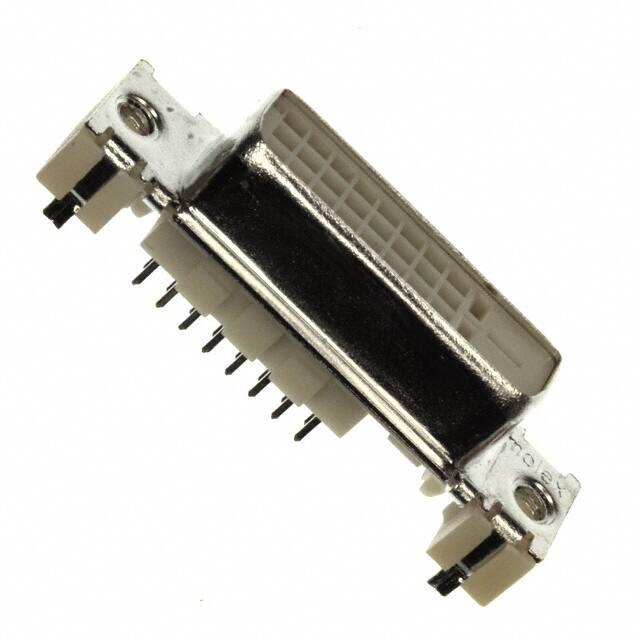

MOLEX USB/DVI/HDMI 连接器 743205000

743205000概述


    产品简介


    74320系列DVI数字垂直插座连接器是一款专门设计用于数字视频传输的应用。此系列连接器能够支持高分辨率的图像传输,并且具有多种尺寸选择以适应不同的安装需求。主要用于消费电子设备、计算机、显示器以及其他需要高质量视频信号传输的场合。

    技术参数


    - 型号列表:
    - 74320-5005:双排插针,间距为0.050英寸(1.27毫米),插孔间距为0.080英寸(2.03毫米)
    - 74320-5004:双排插针,间距为0.092英寸(2.34毫米),插孔间距为0.080英寸(2.03毫米)
    - 74320-5001:单排插针,间距为0.050英寸(1.27毫米),插孔间距为0.080英寸(2.03毫米)
    - 材料与电镀选项:
    - 屏蔽层:深冲钢
    - 座体:LCP,UL94V-0等级,自然色(白色)
    - 触点:铜合金
    - 电镀选项:可选两种方案,每种方案涉及不同的镍和金层厚度,具体可见手册第2页。
    - 产品认证:
    - 符合Molex产品规格编号PS-74320-001
    - 符合DDWG DVI规格,参见此规格以了解连接器的配合尺寸要求。
    - 包装与装配:
    - 零件将按照包装编号PK-74320-010的方式进行包装
    - 推荐使用的安装硬件型号为Molex P/N 71781-0001 或 82007-0300 或 88780-6066

    产品特点和优势


    - 高性能材料:采用深冲钢屏蔽和LCP座体,确保了连接器的机械强度和耐热性能。
    - 多重电镀选择:提供了两种电镀方案,既保证了良好的焊接性能,又提高了接触可靠性。
    - 广泛的适用性:适用于不同尺寸和类型的安装,能够满足多样化的市场需求。
    - 高标准认证:通过了Molex产品规格和DDWG DVI规格的双重认证,保证了产品质量和稳定性。

    应用案例和使用建议


    该连接器广泛应用于各种数字视频设备中,例如电视机、投影仪和计算机显示器等。使用过程中,建议严格按照手册中的推荐面板切割尺寸和PCB布局进行操作,确保最佳的信号传输效果。

    兼容性和支持


    - 兼容性:与标准的DVI接口兼容,可实现即插即用。
    - 支持服务:Molex公司提供详尽的技术支持文档,并且针对特定的应用要求提供了详细的组装扭矩要求,详见产品规格书PS-74320-001。

    常见问题与解决方案


    - 问题一:连接松动
    - 解决方法:检查是否有足够的安装扭矩,可以参考产品规格书中的相关指导。
    - 问题二:信号干扰
    - 解决方法:确保使用符合要求的屏蔽材料和正确的电镀方案,以提高抗干扰能力。

    总结和推荐


    74320系列DVI数字垂直插座连接器以其高性能材料、多样的电镀选项和广泛的应用场景,使其成为数字视频传输领域的优选产品。经过严格的性能测试和质量控制,该产品能够满足苛刻的应用环境需求。我们强烈推荐此款连接器用于任何需要高质量视频信号传输的应用场景。

743205000参数

参数
额定电压 40V(AC)
端口数 1
触头数量 24
类型 DVI-D,Dual Link
公母头 插头
规格 -
长*宽*高 36.83mm(长度)*18.03mm(高度)
安装方式 垂直安装,法兰安装,通孔安装,面板安装
零件状态 停产
包装方式 托盘

743205000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

743205000数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 743205000 743205000数据手册

743205000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6364
20+ ¥ 1.5545
库存: 60
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.36
