首页  >  产品百科  >  460152002

460152002

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 20pin 13A 2.54μm 锡 通孔安装 20mm(高度)
供应商型号: Q-460152002
供应商: 期货订购
标准整包数: 1680

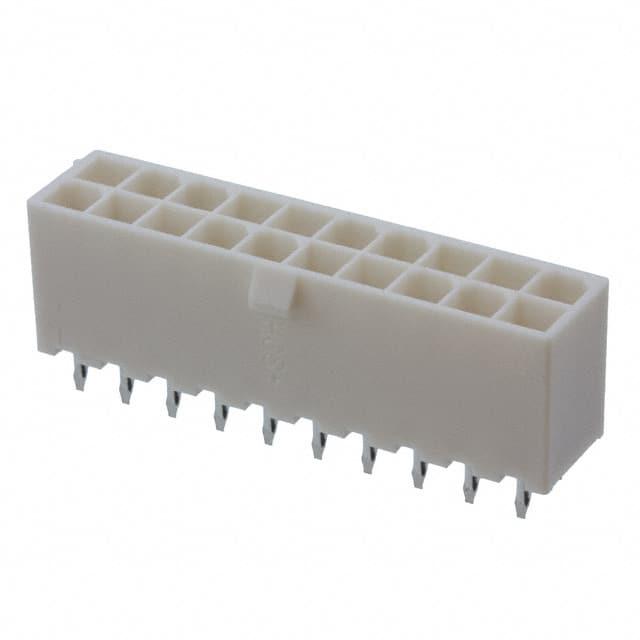

MOLEX 矩形连接器 - 针座 - 公插针 460152002

460152002概述


    产品简介


    本产品为Mini-Fit Plus HCS系列双排插座,属于连接器类别。主要功能是为电路板提供可靠的电气连接,具有良好的机械稳定性和电气性能。Mini-Fit Plus HCS系列广泛应用于电信、工业控制、计算机外围设备等多个领域,是实现高效电气连接的理想选择。

    技术参数


    以下是Mini-Fit Plus HCS系列双排插座的主要技术规格:
    - 材质:
    - 塑料材质:UL 94V-2(V-2 = 尼龙6/6,未填充),自然色
    - UL 94V-0(V-0 = 尼龙6/6,未填充),自然色
    - 接线端子材质:铜合金
    - 接线端子电镀:
    - 锡(Sn):最小0.00254 mm (0.000100 in.)的涂层锡,带0.00127 mm (0.000050 in.)的镍底层
    - 金(Au):最小0.0008 mm (0.000030 in.)的涂层金,带0.00254 mm (0.000100 in.)的涂层锡,带0.00127 mm (0.000050 in.)的镍底层
    - 产品规范: PS-45750-001
    - 包装规范: PK-5566-001
    - 符合标准: 符合PS-45499-002第B类规范,除变色、闪隙和凹陷需满足C类要求外
    - 注意事项:
    - 禁止在电路通电时插拔连接器
    - 连接器上需有“HCS+”标记
    - 不设计用于电流共享
    - 某些型号可能带有防滑条纹
    - 工作环境:
    - 无需特别说明的工作环境参数

    产品特点和优势


    Mini-Fit Plus HCS系列双排插座具备以下显著优势:
    - 高可靠性:通过UL认证的材料和精细的加工工艺,确保长期使用中的电气连接可靠性。
    - 机械稳定性:采用高质量的铜合金接线端子和高耐热性的塑料材料,确保在各种环境下的机械强度。
    - 多种电镀选项:提供了锡和金两种不同的电镀方式,以满足不同应用的需求。
    - 标记明确:所有连接器均需标记“HCS+”,便于识别和操作。

    应用案例和使用建议


    Mini-Fit Plus HCS系列双排插座广泛应用于多种场景,例如:
    - 电信行业:用于通信设备中的电路板连接。
    - 工业控制:适用于自动化设备中复杂电路的可靠连接。
    - 计算机外围设备:用于打印机、扫描仪等设备的接口连接。
    使用建议:
    - 在安装时,请注意防静电措施,避免对连接器造成损害。
    - 严格遵循产品手册中的指导进行插拔操作,禁止在电路通电时进行插拔。
    - 定期检查连接器的状态,确保电气接触良好。

    兼容性和支持


    Mini-Fit Plus HCS系列双排插座可与Mini-Fit系列的其他型号相互匹配,如Mini-Fit Receptacle No. 5557。供应商提供了全面的技术支持和售后服务,包括产品咨询、故障排除和技术培训等。

    常见问题与解决方案


    根据技术手册,常见的问题及解决方案如下:
    - Q: 如何避免连接器损坏?
    - A: 遵循安装指南中的步骤,正确插入和拔出连接器,并采取防静电措施。
    - Q: 连接器为什么会有闪烁现象?
    - A: 检查连接器是否完全插入,并确认接触面清洁无污垢。如有需要,请更换新的连接器。
    - Q: 连接器能否承受高温?
    - A: Mini-Fit Plus HCS系列双排插座能够承受一定的高温环境,但请参阅具体的产品手册获取详细的温度范围。

    总结和推荐


    Mini-Fit Plus HCS系列双排插座以其高可靠性和多功能性,在多个行业得到广泛应用。其优良的电气性能和广泛的适用性使其成为市场上极具竞争力的产品。强烈推荐给需要高性能连接器的应用场景,特别是在电信、工业控制和计算机设备中。

460152002参数

参数
防护等级 -
颜色 -
间距-配接 4.2mm
排数 2
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
针脚数 20pin
触头镀层 - 配接
额定电流 13A
长*宽*高 20mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

460152002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

460152002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 460152002 460152002数据手册

460152002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1680+ ¥ 15.7686
3360+ ¥ 15.3677
5040+ ¥ 14.9668
库存: 16800
起订量: 1680 增量: 1680
交货地:
最小起订量为:1680
合计: ¥ 26491.24
