2153101023

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: 线对板连接线 Mizu-P25系列, 2.5mm节距, 600mm长, Mizu-P25转Mizu-P25
供应商型号: 900-2153101023-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2153101023

2153101023概述

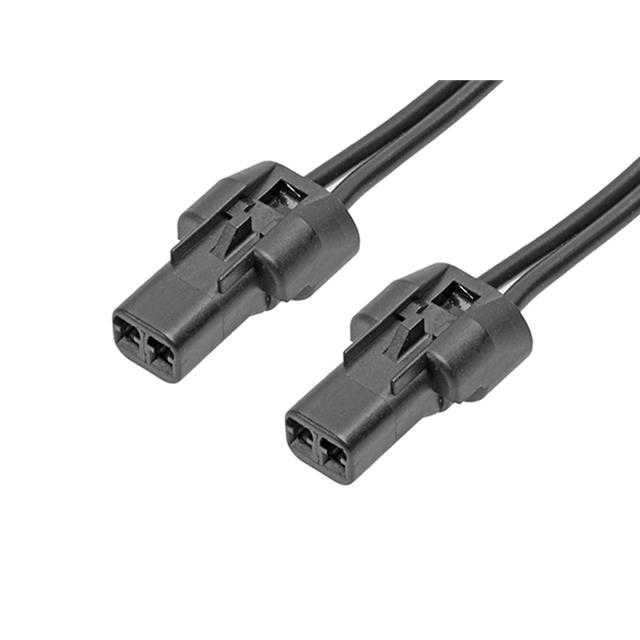

    Mizu-P25 Female-to-Mizu-P25 Female Off-the-Shelf (OTS) Cable Assembly 技术手册

    产品简介


    Mizu-P25 Female-to-Mizu-P25 Female Off-the-Shelf (OTS) Cable Assembly 是一种专门为信号和电线连接设计的电缆组件。它采用2.50mm间距,防水设计,适用于单行配置。这款电缆组件是Mizu Sealed Connectors系列的一部分,具有黑颜色和2电路结构。该电缆装配的额定电流为4.0A,最大电压为125V,长度为600.00mm。此外,它还具备锁紧到匹配部件的功能,确保可靠的电气连接。

    技术参数


    - 额定电流:4.0A
    - 最大电压:125V
    - 电缆长度:600.00mm
    - 电路数(已加载):2
    - 电路数(最大):2
    - 锁紧机制:是
    - 端接方式:压接或压缩
    - 绝缘直径:1.40-1.90mm
    - 导线规格(AWG):20, 22
    - 接触材料:磷青铜
    - 接触电镀:锡
    - 树脂材料:聚酯
    - 重量:6.900g

    产品特点和优势


    Mizu-P25 Female-to-Mizu-P25 Female Off-the-Shelf (OTS) Cable Assembly 的独特之处在于其高防水性能,使其适用于户外和潮湿环境。2.50mm的间距设计提供了紧凑而稳定的空间布局。此外,锁紧机制保证了可靠的电气连接,防止意外松动。其额定电流和电压满足大多数工业应用的需求,同时提供2种不同规格的导线选择,便于灵活应用。

    应用案例和使用建议


    这款电缆组件广泛应用于汽车、电信、航空航天和工业自动化等领域。例如,在汽车电子系统中,它可以用于传感器和控制模块之间的信号传输;在工业自动化领域,可用于电机和控制系统间的信号连接。使用时,建议选择合适的导线规格以适应具体的应用环境,如户外使用需考虑防水要求。

    兼容性和支持


    Mizu-P25 Female-to-Mizu-P25 Female Off-the-Shelf (OTS) Cable Assembly 可与同一系列的Mizu-P25密封连接器相匹配。制造商提供了全面的技术支持,包括安装指导和故障排除。对于售后支持和维修服务,用户可以通过官方渠道获得帮助。

    常见问题与解决方案


    - 问题1:连接器无法牢固锁定?
    - 解决方法:检查连接器插针是否正确对齐,确保连接器插拔顺畅。

    - 问题2:电缆传输信号不稳定?
    - 解决方法:确认连接器和电缆的接口是否清洁,且导线规格是否符合应用要求。

    总结和推荐


    总体而言,Mizu-P25 Female-to-Mizu-P25 Female Off-the-Shelf (OTS) Cable Assembly 是一款性能卓越、可靠耐用的电缆组件。其防水设计、高可靠性及广泛的适用范围使其成为各种严苛环境下理想的解决方案。推荐在需要高可靠性信号传输的场合使用此产品。

2153101023参数

参数
长*宽*高 600mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
