214755-1042

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1061 0.3m 18AWG Wire to Board to Wire to Board 4 to 4 POS F-F Crimp-Crimp Bag
供应商型号: 538-214755-1042
供应商: Mouser
标准整包数: 1

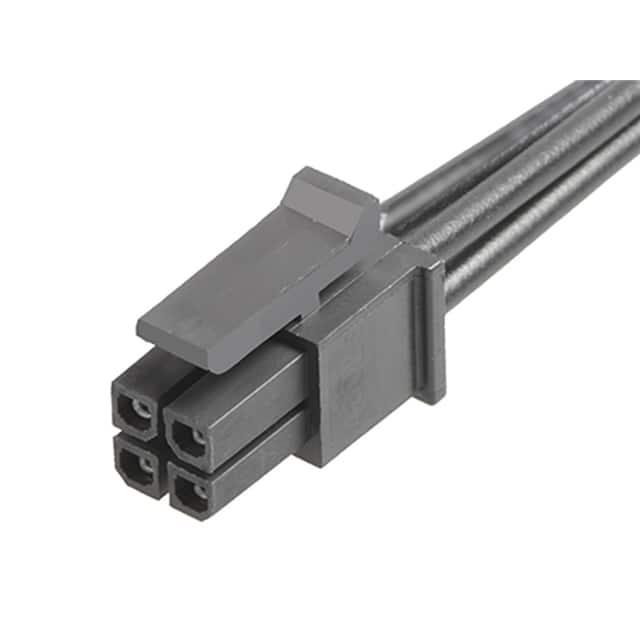

MOLEX 矩形线缆 214755-1042

214755-1042概述

    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) Cable Assembly 技术手册

    产品简介


    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) 电缆组件是Molex公司推出的高性能连接器系统的一部分。该产品主要适用于电源、线束到板连接及线束到线束连接等应用场合。具有双行布局、4个电路和300mm长度的特点,使其成为各种工业设备和消费电子产品中不可或缺的组件。

    技术参数


    - 电流承载能力:最高8.5A
    - 电压等级:最大300V AC/DC
    - 电缆长度:300.00mm
    - 电路数:4个
    - 颜色:黑色
    - 性别:女对女(Female-Female)
    - 锁紧机制:支持与匹配部件的锁定
    - 金属材料:磷青铜
    - 电镀材料:匹配部分采用锡(Tin)电镀,终止端也采用锡电镀
    - 绝缘树脂材料:尼龙
    - 插配接口间距:3.00mm
    - 电镀最小厚度:匹配部分为1.016μm,终止端为1.016μm
    - 单端配置:不适用
    - 端接方式:压接或压缩式
    - 电线类型:UL 1061
    - 导线绝缘直径:最大1.85mm
    - 导线规格:18 AWG

    产品特点和优势


    - 高可靠性:采用磷青铜和高密度压接技术,确保长期稳定性和高电流承载能力。
    - 通用性强:能够轻松与其他Micro-Fit 3.0系列的产品进行互换和扩展。
    - 环境适应性:符合多项环保标准,如RoHS和REACH,具备出色的抗腐蚀性能。
    - 易于安装:双行设计和简单的压接端接方式,使得安装和维护非常便捷。

    应用案例和使用建议


    该产品广泛应用于汽车、工业控制、通信设备及家用电器等领域。例如,在汽车电子系统中,用于连接各种传感器和控制器;在工业自动化设备中,用于构建复杂的布线系统。为了最大化产品的性能和寿命,建议在高温环境下使用时采取额外的散热措施,并确保所有连接点牢固可靠。

    兼容性和支持


    - 兼容性:该电缆组件可以与Molex公司的Micro-Fit 3.0系列的其他产品无缝对接,如43020型双排插头、43045型双排母座和44242型双排测试插头。
    - 支持和服务:Molex公司提供全面的技术支持和售后服务,包括产品咨询、技术培训和维修服务。客户可以通过官方渠道获取详细的使用手册和技术资料。

    常见问题与解决方案


    1. 问题:电缆接触不良。
    - 解决方案:检查插头和插座是否完全插入到位,确认电线压接质量良好,必要时重新压接或更换连接器。
    2. 问题:电流不稳定。
    - 解决方案:检查是否有外部电磁干扰,确保接地良好,并考虑增加屏蔽措施。
    3. 问题:电缆磨损严重。
    - 解决方案:避免在高温、潮湿或振动大的环境中使用,选择合适的电缆保护套以延长使用寿命。

    总结和推荐


    综上所述,Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) 电缆组件凭借其高可靠性、通用性强及环境适应性,成为多种应用场合下的理想选择。对于需要高效能、稳定性的项目,我们强烈推荐使用这款产品。

214755-1042参数

参数
长*宽*高 300mm(长度)
零件状态 在售
包装方式 袋装

214755-1042厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

214755-1042数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 214755-1042 214755-1042数据手册

214755-1042封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0825 ¥ 34.4971
10+ $ 3.564 ¥ 30.1158
100+ $ 3.0564 ¥ 25.8266
550+ $ 2.8455 ¥ 24.0445
1100+ $ 2.625 ¥ 22.1813
2750+ $ 2.205 ¥ 18.6323
库存: 1334
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.49
