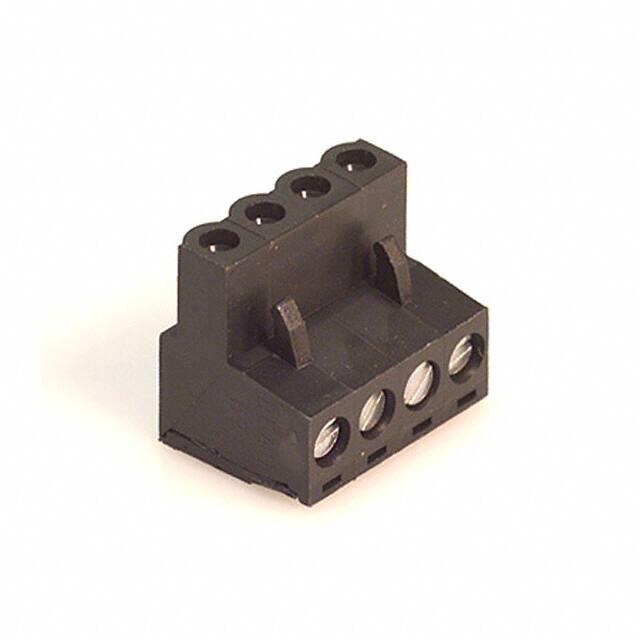

398700104

厂牌: MOLEX
产品描述: Conn Eurostyle Block F 4 POS 5mm Screw ST Cable Mount 15A/Contact
供应商型号:
供应商:
标准整包数: 0
MOLEX 接线座- 接头/插头和插口 398700104

398700104概述


    产品简介


    Eurostyle™ Terminal Blocks 是一种专为插拔式印刷电路板设计的终端块,型号为39870-0104。该产品具有5.00毫米的接线间距,适用于多种电路连接需求。它通过180度的角度进行布线,并支持4个电路连接。Eurostyle™ Terminal Blocks 在电子制造和系统集成中有着广泛的应用,特别是在需要高度可靠和易于维护的场合。此外,它们提供金镀层和绿色外壳的选项。

    技术参数


    - 物理参数
    - 电路数(加载):4
    - 颜色 - 树脂:黑色
    - 进线角度:180°
    - 阻燃等级:94V-0
    - 材料 - 金属:磷青铜
    - 材料 - 镀层 - 插配端:锡
    - 材料 - 镀层 - 终止端:锡
    - 材料 - 树脂:尼龙
    - 净重:7.220克
    - 排数:1
    - 方向:水平
    - 接线 - 最大电流:每接触点15安培
    - 接线 - 线径范围(AWG):12, 14, 16, 18, 20, 22, 24, 26
    - 接线 - 线径范围(mm²):0.20 - 2.50
    - 接线间距 - 插配接口:5.00毫米
    - 接线间距 - 终止接口:5.00毫米
    - 镀层最小厚度 - 插配:5.080微米
    - 镀层最小厚度 - 终止:5.080微米
    - 极化到插配部分:是
    - 堆叠:否
    - 工作温度范围:110°C
    - 电气 - 最大电压:300伏特
    - 认证
    - CSA LR25562
    - UL E48521

    产品特点和优势


    Eurostyle™ Terminal Blocks 的独特之处在于其高度可靠的设计和易于安装的特点。由于其180度进线设计和堆叠功能的缺失,使得布线更为方便且节省空间。此外,该终端块提供多种线径选择(从12到26 AWG),使其在不同的电路配置中表现出色。它的高电流承载能力和广泛的电压支持范围使其成为高要求应用场景的理想选择。

    应用案例和使用建议


    Eurostyle™ Terminal Blocks 在多种应用场景中表现优异,例如工业自动化、汽车电子、通信设备等。对于这些场景,用户需要注意正确的线径选择以确保电气连接的安全和稳定。例如,在使用大电流应用时,应优先选择较粗的线径(如12 AWG)以避免过热问题。另外,为了保证最佳性能,应遵循制造商推荐的安装和维护指南。

    兼容性和支持


    Eurostyle™ Terminal Blocks 支持与39870系列头部进行配合使用。厂商提供了详细的文档和认证信息,如RoHS合规证书和SVHC审核结果,确保其符合国际标准。此外,若用户需要进一步的信息或技术支持,可联系产品合规团队获取帮助。

    常见问题与解决方案


    1. 问题:连接不稳定?
    - 解决方案:请检查所有连接是否正确安装,并确保接触良好。如果问题依然存在,可能需要重新进行连接或检查终端块的磨损情况。
    2. 问题:出现异常发热?
    - 解决方案:检查所选线径是否适合预期的电流负载。过高或过低的线径都可能导致异常发热,从而影响系统运行稳定性。
    3. 问题:无法达到规定的电压或电流值?
    - 解决方案:检查所有电气连接和终端块是否正常工作。确认所有必要的接线正确无误,并且未受到外界干扰。

    总结和推荐


    Eurostyle™ Terminal Blocks 在可靠性、多功能性和易于安装方面表现出色,适用于多种复杂应用环境。特别是其高电流承载能力和广泛的电压支持范围,使其成为众多场景下的理想选择。强烈推荐该产品给需要高可靠性、易于安装和维护的电子工程项目。

398700104参数

参数
长*宽*高 18mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

398700104厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
