934451204

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 1 2pin Female Socket 压接 蓝色 导线安装,自由悬挂,通孔安装 15.76mm(长度)*30.81mm(高度)
供应商型号:
供应商:
标准整包数: 0

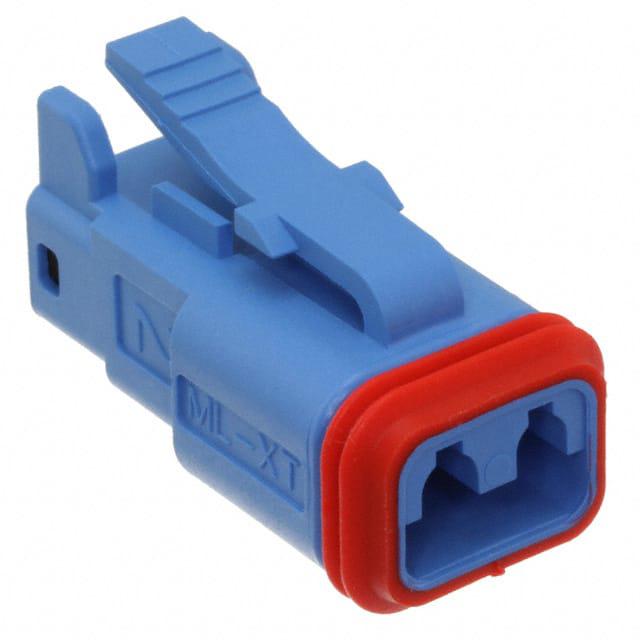

MOLEX 矩形连接器 - 外壳 934451204

934451204概述

    ML-XT CV Conn Series:一种高性能商用车辆连接器系统
    ML-XT CV Conn系列是专为满足商用车辆需求设计的电源及信号线对线连接器系统。本文将详细介绍其产品概述、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案以及最后的总结和推荐。

    1. 产品简介


    ML-XT CV Conn系列包含7种电路尺寸(2、3、4、6、8、12和18电路),能够处理不同规模的电线连接需求。这些连接器采用冷压技术,并且可以根据需要提供特定的12AWG选项。尽管产品的资格认证是基于2电路连接器进行测试,但各个电路大小的部分测试也可以根据请求进行。

    2. 技术参数


    - 电流和适用电线:
    - AWG 20: 7.5A
    - AWG 18: 10A
    - AWG 16: 13A
    - AWG 14: 13A
    - 温度范围:
    - 操作温度: -55°C 到 +125°C
    - 非操作温度: -55°C 到 +125°C
    - 机械要求:
    - 连接插拔力: 最大135N
    - 端子保持力: 最大110N
    - 电气要求:
    - 低电压电阻: 10.0mΩ初始,20.0mΩ耐久测试后
    - 绝缘电阻: 最小20兆欧姆
    - 电流循环测试: 在125°C下进行200次开闭循环

    3. 产品特点和优势


    ML-XT CV Conn系列具有出色的机械强度和电气性能。其外壳采用30%玻璃填充尼龙材料制成,能够在极端温度和环境下保持稳定性能。另外,端子采用镍和硬金镀层以增强抗氧化能力,确保长期使用的可靠性。

    4. 应用案例和使用建议


    这些连接器被广泛应用于各种商用车辆中,如重型卡车、客车、农用车等。在安装时需要注意确保正确的端子连接,以及避免因不当操作导致的损伤。例如,在进行连接操作前应检查电缆的规格是否符合要求,并且严格按照制造商提供的安装指导书进行操作。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,适用于多种商用车辆的应用场合。厂商提供了全面的技术支持,包括但不限于销售文档、包装规范等。如果有任何技术问题,可以通过联系Molex销售代表获得进一步的帮助和支持。

    6. 常见问题与解决方案


    - Q:如何确保正确的端子连接?
    - A:确保使用正确的压接工具并按照指定的压接工艺执行。避免过度或不足压接,以免影响电气性能。

    - Q:如果发现连接器有损坏怎么办?
    - A:应立即停止使用该连接器,并联系制造商获取替换部件。在未更换之前不要试图修复损坏的连接器,以防引发安全隐患。

    7. 总结和推荐


    ML-XT CV Conn系列凭借其坚固耐用的设计、广泛的电流范围、优秀的电气性能和严格的安全标准,在商用车辆领域中表现出色。对于那些寻求可靠、高效和耐用连接解决方案的用户来说,该系列产品是一个理想的选择。强烈推荐使用ML-XT CV Conn系列连接器以满足您的应用需求。

934451204参数

参数
针脚数 2pin
类型 Latch Lock,Plug
颜色 蓝色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 15.76mm(长度)*30.81mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装,袋装

934451204厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934451204数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934451204 934451204数据手册

934451204封装设计

查看详情并下载
Symbol
Footprint
3D Model
