首页  >  产品百科  >  0982660253

0982660253

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 排线, 24 路
供应商型号: WM23716-ND
供应商: Digi-Key
标准整包数: 1

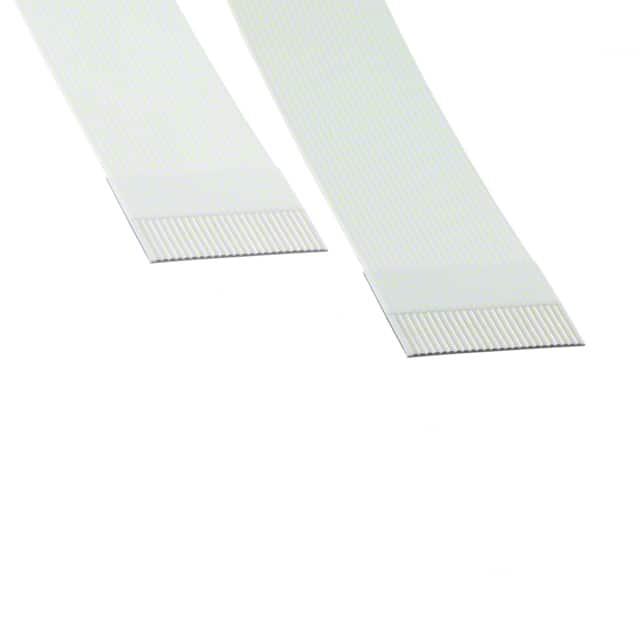

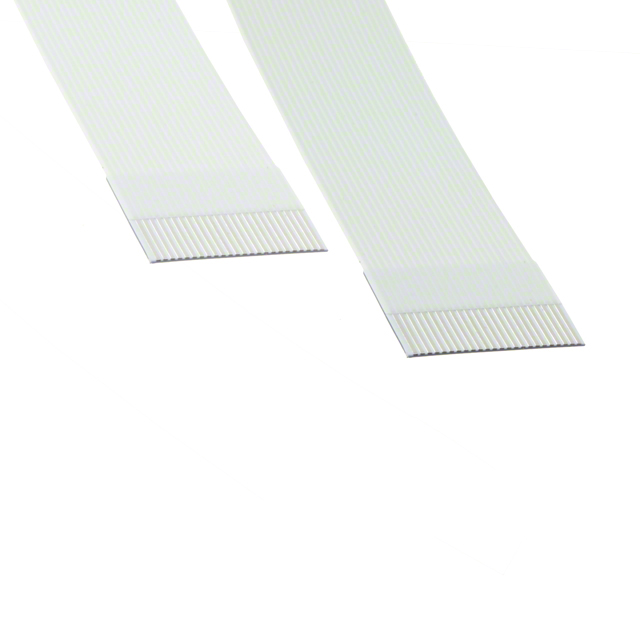

MOLEX 扁平带状线缆 0982660253

0982660253概述

    0.50mm Center Flat Flex Cable (FFC) 技术手册

    1. 产品简介


    0.50mm 中心扁平柔性电缆(FFC)是一种用于连接电子设备内部组件的小型柔性电路板。该电缆支持在高达105°C的温度下稳定运行,并且镀锡处理使其具有良好的导电性和耐腐蚀性。主要功能包括灵活的布线、高密度信号传输及出色的耐温性能。应用领域广泛,适用于消费电子、通信设备、工业控制等领域。

    2. 技术参数


    - 尺寸和长度:
    - 长度:30 ± 2 mm 到 305 ± 5 mm
    - 长度参考值:1.18 英寸 到 12 英寸
    - 接触面积:
    - 触点面积:4.00 ± 0.80 mm²
    - 厚度:0.30 ± 0.05 mm
    - 其他参数:
    - 跨接尾部细节见图表2
    - 表面材料:聚酯+粘合剂+铜+聚酯
    - 交叉截面尺寸:0.50 ± 0.12 mm

    3. 产品特点和优势


    - 高密度信号传输:0.50mm 中心间距确保了极高的信号传输密度,适合高密度布线需求。
    - 耐温性能:最高支持105°C的温度范围,适合高温环境下的应用。
    - 镀锡处理:提高了电缆的导电性和抗腐蚀性,延长了使用寿命。
    - 灵活性:电缆设计非常灵活,适用于复杂空间的布线需求。

    4. 应用案例和使用建议


    - 应用场景:
    - 消费电子产品:智能手机、平板电脑
    - 通信设备:路由器、交换机
    - 工业控制系统:自动化设备
    - 使用建议:
    - 在进行布线时,要确保电缆弯曲半径不超过最小允许值,避免电缆受损。
    - 安装时尽量保持电缆的平整和直,避免过度扭曲或弯折。

    5. 兼容性和支持


    - 兼容性:适用于多种标准连接器,如标准FFC/FPC连接器。
    - 支持:提供详细的技术支持文档,包括安装指南、维护手册等。如有需要,可联系制造商获取更详细的指导和支持。

    6. 常见问题与解决方案


    - 问题:电缆弯曲后失去弹性
    - 解决方案:确认电缆的最小弯曲半径,避免过小的弯曲半径导致损坏。
    - 问题:接触不良
    - 解决方案:检查连接器是否完全插入并锁紧。确保连接器与电缆正确对接。
    - 问题:长时间使用后性能下降
    - 解决方案:定期检查连接部分是否有松动,确保连接紧密。如发现明显损伤,及时更换电缆。

    7. 总结和推荐


    - 综合评估:
    - 0.50mm 中心扁平柔性电缆具备高密度信号传输能力、耐温性能优异、柔性好等显著特点。在高要求的应用场景中表现出色。
    - 推荐:
    - 推荐在对电缆密度、灵活性和耐温性有较高要求的应用中使用。如果在设计过程中对电缆的具体参数有疑问,建议咨询供应商或技术支持团队以获得最佳的解决方案。
    通过以上分析,可以得出该产品非常适合需要高密度、高耐温性和良好柔性的应用场景。无论是消费电子还是工业控制领域,都能发挥出其独特的优势。

0982660253参数

参数
长*宽*高 76.2mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0982660253厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0982660253数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0982660253 0982660253数据手册

0982660253封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4452 ¥ 29.1119
10+ $ 2.93 ¥ 24.7588
25+ $ 2.6449 ¥ 22.1347
50+ $ 2.5185 ¥ 21.0764
100+ $ 2.3981 ¥ 20.0694
250+ $ 2.2479 ¥ 18.8121
500+ $ 2.1406 ¥ 17.9142
1000+ $ 2.0385 ¥ 17.0596
3000+ $ 1.8866 ¥ 15.7883
库存: 753
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.11
