982670229

产品分类: 扁平带状线缆
厂牌: MOLEX

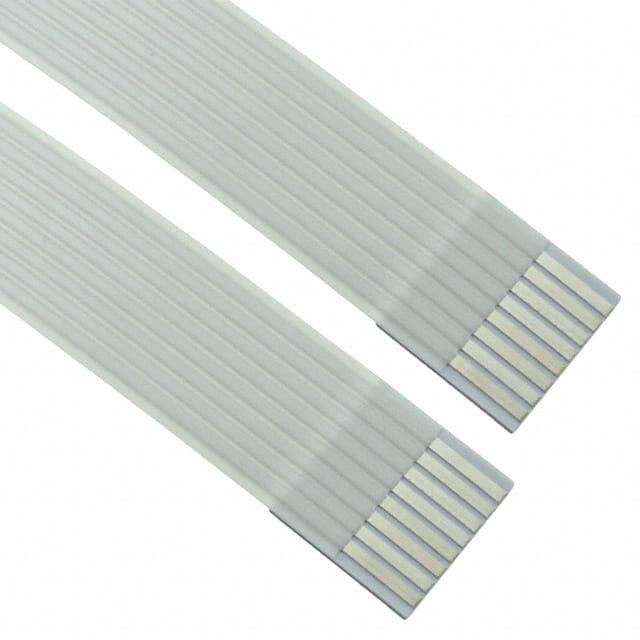

产品描述: Cable Assembly 0.1m 1mm 8 to 8 POS Premo Flex FFC Jumper to Premo Flex FFC Jumper PIN-PIN Premo-Flex FFC Jumper Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 982670229

982670229概述

    # Premo-Flex™ FFC Jumper 技术手册解析

    产品简介


    Premo-Flex™ FFC跳线是一种适用于多种应用场景的电子元器件,广泛用于电路板连接。这类跳线提供了坚固耐用、高度灵活且低成本的解决方案,适合在各种行业中使用。它们的主要功能是实现两个电路板之间的柔性互连,适用于包括汽车、消费电子产品、计算机、工业设备、医疗设备及家用电器等多个领域的连接需求。

    技术参数


    Premo-Flex™ FFC跳线的技术规格如下:
    - 电缆厚度:0.12mm、0.22mm 和 0.27mm
    - 引脚间距:0.50mm、1.00mm 和 1.25mm
    - 工作温度范围:-40°C 至 +105°C
    - 电压额定值:最大 60V
    - 电流额定值:
    - 0.50mm间距:最大0.5A
    - 1.00mm间距:最大1.2A
    - 1.25mm间距:最大1.4A
    - 绝缘电阻:每公里最小10兆欧姆
    - 耐折叠性:手动折叠180度,4.00mm半径下至少20次
    - 耐高温性:在+136°C条件下168小时
    - 湿气阻抗:在+60°C条件下95%相对湿度下96小时
    - 电介质测试:交流200V持续1分钟,无干扰放电

    产品特点和优势


    Premo-Flex™ FFC跳线具备多个显著特点和优势,包括:
    - 可用电路尺寸多样(4至60)且支持定制长度
    - 可以在柔性电缆上配置同一侧或对面的接触区域
    - 最高可承受+105°C的工作温度
    - 简化组装过程
    - 多种电缆端接厚度
    - 聚酯绝缘材料
    - 额外灵活的0.12mm电缆选项
    - 提供无尽的设计选择
    - 电缆能够在电路板之间反射信号布局
    - 符合行业标准要求
    - 非常适合PCB间的电气连接
    - 满足行业标准的零插入力(ZIF)连接器要求
    - 在难以触及的应用中易于组装
    - 符合《化学品注册、评估、授权和限制》(REACH)要求
    - 延长电缆寿命:900,000次循环,而标准跳线的寿命仅为6,000次循环

    应用案例和使用建议


    应用案例
    Premo-Flex™ FFC跳线在多个领域都有广泛应用。例如,在汽车电子中,它可用于无线电、CD/DVD播放器、GPS设备、液晶显示器和键盘等设备之间的连接;在消费电子产品中,它适用于机顶盒、摄像机和等离子显示屏;在计算机领域,它可以用于笔记本电脑、打印机、扫描仪、键盘和液晶平板显示器。
    使用建议
    1. 确保安装符合规格要求:在安装前,务必检查电缆的规格(如引脚间距、电缆厚度和长度)是否与所需应用相匹配。
    2. 正确组装:由于组装过程简单,需确保所有连接都已牢固并正确装配,防止松动导致连接不稳定。
    3. 环境适应性:考虑到其工作温度范围为-40°C至+105°C,需确保其使用环境不会超出此范围。
    4. 定期维护:尽管Premo-Flex™ FFC跳线具有较高的耐久性,但长期使用后仍需进行适当的维护检查。

    兼容性和支持


    Premo-Flex™ FFC跳线支持多种不同类型的零插入力(ZIF)、非ZIF和低插入力(LIF)FFC连接器。此外,厂商还提供量身定制服务,能够满足客户特定的需求。更多详细信息请访问官网:[Molex Premo-Flex™ FFC-FPC 产品页面](http://www.molex.com/product/premoflexffc-fpc.html)

    常见问题与解决方案


    问题1:如何延长Premo-Flex™ FFC跳线的使用寿命?
    解决方案:保持电缆免受过度弯折或扭曲的影响,并确保所有连接点紧密连接。避免在极端环境中频繁插拔,有助于延长其使用寿命。
    问题2:Premo-Flex™ FFC跳线是否符合行业标准?
    解决方案:是的,Premo-Flex™ FFC跳线不仅符合行业标准要求,还经过了严格测试,确保在各种环境下都能可靠运行。
    问题3:Premo-Flex™ FFC跳线是否支持自定义设计?
    解决方案:Molex能够根据客户的具体要求设计和制造Premo-Flex™ FFC跳线,因此非常适合需要特定规格和尺寸的项目。

    总结和推荐


    Premo-Flex™ FFC跳线以其独特的功能和市场竞争力,在各种应用场景中表现出色。它们拥有广泛的电路尺寸选择、出色的灵活性和高性能,适用于从汽车到医疗设备的多个行业。其坚固耐用且成本低廉,加上Molex提供的定制服务和支持,使得这款产品成为市场上非常有吸引力的选择。总的来说,强烈推荐使用Premo-Flex™ FFC跳线,尤其是对于需要灵活互连解决方案的工程师和技术专家而言。

982670229参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 散装

982670229厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

982670229数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 982670229 982670229数据手册
